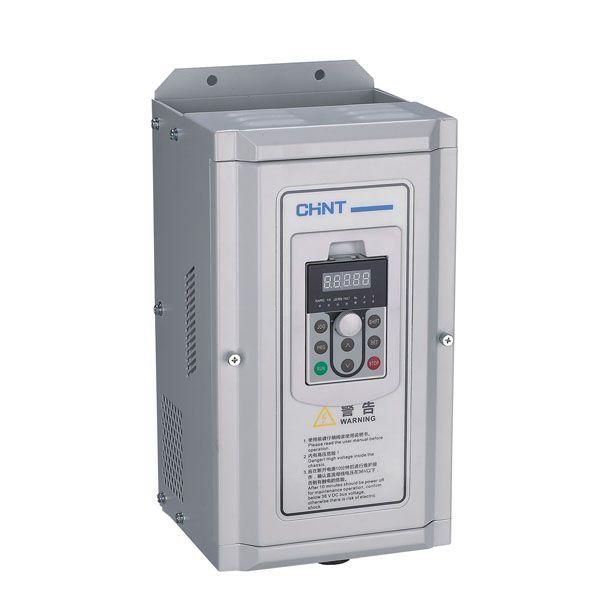

Преобразователь частоты NVF2G-22/TS4, 22кВт, 380В 3Ф, перегрузка 150% | 639033 CHINT

Преобразователь частоты NVF2G-22/TS4, 22 кВт, 380 В, 3 фазы, общий тип, перегрузка 150% — устройство для точного регулирования скорости асинхронных двигателей в промышленных и коммерческих системах. Бренд CHINT обеспечивает надежность и совместимость с большинством стандартных приводов. Артикул 639033 соответствует сериям NVF2G и NVF.

Назначение и область применения

Преобразователь частоты NVF2G-22/TS4 предназначен для управления асинхронными двигателями с разомкнутым контуром. Подходит для оборудования с постоянным моментом нагрузки — конвейеры, дробилки, пилы, насосы, вентиляторы. Также эффективен в системах с переменным моментом, где требуется экономичное управление скоростью. Применяется как в промышленности, так и в жилых/коммерческих зданиях — например, в системах вентиляции, водоснабжения, лифтовых установках.

Технические характеристики

• Напряжение питания: 380 В, 3 фазы
• Выходная мощность: 22 кВт
• Номинальный выходной ток: 45 А
• Максимальное выходное напряжение: 380 В
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц
• Перегрузочная способность: до 150% от номинала на 60 секунд
• Пусковой крутящий момент: до 1,5× номинального при 0,5 Гц
• Управление: 4-х квадрантное (возможно рекуперативное торможение)
• Защита корпуса: IP21 (защита от крупных частиц и вертикальных капель воды)
• Аналоговые входы: 2 канала (например, для сигналов 0–10 В или 4–20 мА)
• Цифровые входы: 6 каналов (для команд запуска/останова, изменения направления и т.п.)
• Аналоговые выходы: 2 канала (для передачи сигнала состояния, температуры, частоты)
• Цифровые выходы: 4 канала (сигналы аварии, готовности, работы)
• Интерфейсы: один порт RS-485 с поддержкой Modbus RTU
• Встроенное тормозное сопротивление: да (не требует внешнего модуля при малых и средних мощностях)
• ПИД-регулятор: встроен (для замкнутых систем управления давлением, уровнем, температурой)
• Допуск по несимметрии сети: ±15% по напряжению и частоте

Совместимость и монтаж

Преобразователь частоты NVF2G-22/TS4 совместим со всеми стандартными трехфазными асинхронными двигателями мощностью до 22 кВт. Для подключения необходимо соблюдать полярность фаз L1/L2/L3 и PE. Клеммы управления доступны через отдельную крышку — можно подключить кнопки, датчики, PLC. Установка допускается в шкафах с принудительной вентиляцией. Размеры устройства рассчитаны под стандартные DIN-рейки и монтажные рамки. Обязательно проверьте посадочные размеры и зазоры вокруг аппарата — минимальное расстояние до стенок шкафа: 100 мм сверху и снизу, 50 мм с боков.

Безопасность и стандарты

Преобразователь частоты NVF2G-22/TS4 соответствует требованиям IEC 61800-5-1 и EN 61800-3. Защита IP21 исключает попадание предметов больше 12 мм и защищает от вертикальных потоков воды. Все внутренние цепи имеют изоляцию класса F. Автоматическое отключение происходит при перегреве, перегрузке, коротком замыкании, пропадании фазы или перенапряжении. Работа возможна при колебаниях сети до ±15%, что повышает отказоустойчивость в условиях нестабильного электроснабжения.

Преимущества

• Высокий пусковой момент позволяет запускать тяжелые механизмы без дополнительных пускателей
• Встроенное тормозное сопротивление снижает стоимость системы и упрощает монтаж
• Поддержка Modbus RTU обеспечивает легкую интеграцию в SCADA и PLC-системы
• ПИД-регулятор позволяет использовать устройство без внешнего контроллера в задачах регулирования давления, уровня, температуры
• Автоматическое энергосбережение снижает потребление при частичной нагрузке
• Гибкая настройка параметров через меню на дисплее или через ПК

Ограничения применения

• Не предназначен для работы с синхронными двигателями или двигателями постоянного тока
• IP21 не обеспечивает защиту от пыли и брызг — нельзя устанавливать в сырых, пыльных или открытых помещениях без дополнительной защиты
• Работа при температуре ниже 0°C или выше +50°C требует предварительной проверки условий эксплуатации
• При длительной работе на максимальной мощности (>90%) необходима активная вентиляция шкафа
• Не поддерживает профилированные частотные режимы (например, многоступенчатый контроль по времени) без программирования через ПК

Примеры использования

• Конвейерная линия в пищевой промышленности — плавный пуск и остановка, снижение механических ударов
• Насосная станция водоснабжения — ПИД-регулятор поддерживает заданное давление в трубопроводе
• Вентиляционная система офисного здания — энергосбережение при ночных режимах
• Дробилка сырья — высокий пусковой момент позволяет работать даже при забивании
• Лифтовой механизм — 4-х квадрантное управление обеспечивает плавное опускание с рекуперацией энергии

Практические советы

• При использовании в сетях с частыми скачками напряжения установите входной фильтр — хотя преобразователь выдерживает ±15% несимметрии, долговечность компонентов возрастает при более чистом питании
• Настройте тормозное сопротивление под реальную инерцию нагрузки — слишком слабое вызывает перенапряжение, слишком мощное — лишний расход энергии
• Для удаленного управления используйте RS-485 с терминатором 120 Ом на последнем устройстве в цепи
• При первом запуске выполните автонастройку двигателя — это повысит точность управления и снизит нагрев
• Запрещено подключать выход преобразователя к другому источнику питания — это приведёт к выходу из строя
• Регулярно проверяйте состояние радиаторов и вентиляторов — пыль на них снижает теплоотдачу и увеличивает риск перегрева
