Дроссель сетевой ACL-0020-AL1M08-2L для ПЧ NVF2G 7.5кВт | 210454 CHINT

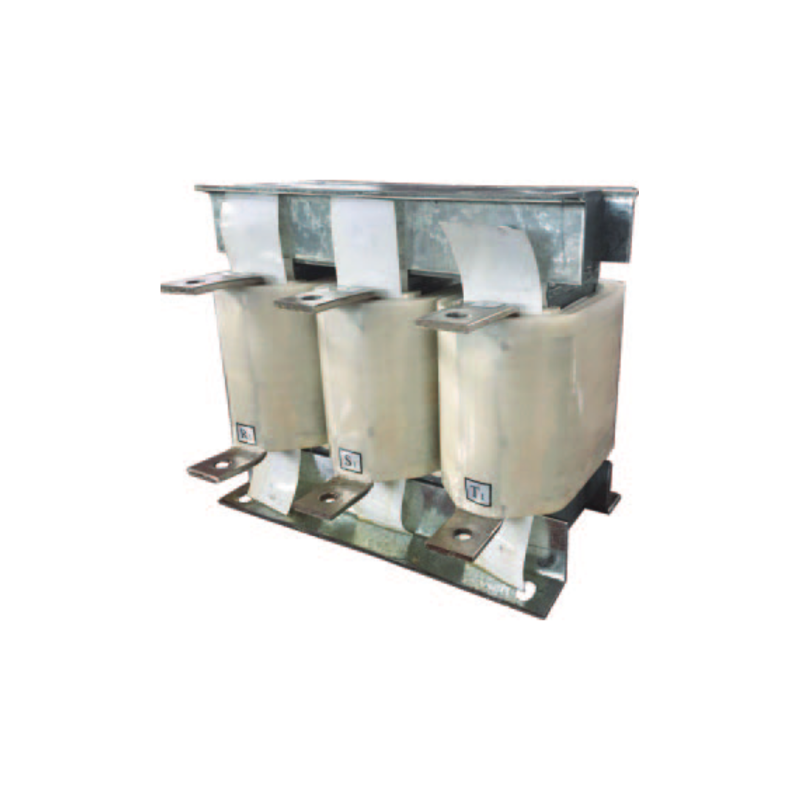

Дроссель сетевой ACL-0020-AL1M08-2L от CHINT предназначен для снижения высших гармоник тока в цепях преобразователей частоты мощностью до 7,5 кВт. Этот элемент защищает оборудование от перегрузок и улучшает качество сети, особенно в системах с частотным регулированием двигателей.

Назначение и область применения

Дроссель сетевой ACL-0020-AL1M08-2L используется в паре с преобразователями частоты серии NVF2G от CHINT. Его задача - сгладить импульсный характер входного тока, который возникает из-за работы выпрямителей в частотниках. Без дросселя такие помехи могут вызывать перегрев кабелей, сбои в работе других устройств на одной линии питания и нарушения норм ЭМС.

Подходит для установки в промышленных системах: насосах, вентиляторах, компрессорах, конвейерах и станках с ЧПУ, где применяются преобразователи частоты 7,5 кВт.

Технические характеристики

• Номинальный ток: 20 А - способен работать длительно при нагрузке до этого значения без перегрева;
• Рассчитан на использование с преобразователями частоты мощностью 7,5 кВт;
• Изготовлен для подключения к трёхфазной сети переменного тока 380–480 В;
• Конструкция выполнена с использованием медных катушек и ферромагнитного сердечника для эффективного подавления гармоник;
• Габариты и масса соответствуют требованиям монтажа в шкафах управления стандартных размеров.

Совместимость и монтаж

ACL-0020-AL1M08-2L совместим с преобразователями частоты CHINT NVF2G мощностью 7,5 кВт. Устанавливается между сетью и входом преобразователя - перед первым выпрямителем. Подключение выполняется через клеммы L1, L2, L3 (вход) и T1, T2, T3 (выход к преобразователю).

Обязательно соблюдайте посадочные размеры: выводы рассчитаны на кабели сечением до 10 мм2. Крепление осуществляется на DIN-рейку или болтовую платформу - в зависимости от версии корпуса. Для надёжности рекомендуется использовать кабели с изоляцией, выдерживающей температуру +90 C.

Безопасность и стандарты

Дроссель соответствует требованиям IEC 60289 и ГОСТ Р МЭК 60289 для дросселей переменного тока. Продукт прошёл испытания на нагрев, механическую прочность и электрическую изоляцию. Напряжение пробоя между обмотками и корпусом превышает 2,5 кВ.

Преимущества

• Снижает уровень гармонических искажений тока до уровня, допустимого по стандартам EN 61000-3-2;
• Защищает выходные транзисторы преобразователя частоты от бросков напряжения;
• Уменьшает риск ложных срабатываний автоматических выключателей и УЗО;
• Увеличивает срок службы кабелей и конденсаторов в силовой цепи;
• Не требует обслуживания - полностью пассивное устройство.

Ограничения применения

• Не предназначены для работы с однофазными преобразователями частоты;
• Не следует применять при напряжении выше 480 В - возможна потеря эффективности и перегрев;
• Не заменяет входной фильтр EMI - для жестких условий ЭМС требуется дополнительная фильтрация;
• Не работает как защита от кратковременных скачков напряжения - для этого нужны TVS-диоды или surge protectors.

Примеры использования

• Привод насоса в системе водоснабжения с частотным управлением;
• Конвейерная лента на пищевом производстве с преобразователем NVF2G-7.5;
• Станок с ЧПУ, где важно сохранить стабильность напряжения в цеховой сети;
• Вентиляционная система в промышленном здании с несколькими частотниками на одном щите.

Практические советы

• Перед монтажом проверьте соответствие номинального тока дросселя ACL-0020-AL1M08-2L току двигателя - он должен быть равен или больше максимального рабочего тока преобразователя;
• Не располагайте дроссель рядом с чувствительной аппаратурой - даже при хорошей экранизации возможна индуктивная связь;
• При групповом монтаже нескольких дросселей обеспечьте воздушный зазор минимум 50 мм между ними для лучшего теплоотвода;
• Проверяйте затяжку клемм после первого запуска - термические расширения могут ослабить контакт;
• Артикул 210454 - это точный идентификатор для заказа запасного дросселя ACL-0020-AL1M08-2L от CHINT - используйте его при оформлении заявки.
