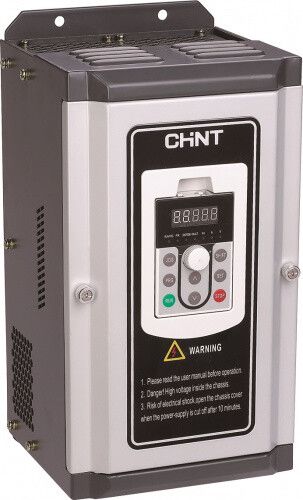

Преобразователь частоты NVF2G-18.5/TS4, 18.5кВт, 380В 3Ф, перегрузка 150% | 639025 CHINT

Преобразователь частоты CHINT NVF2G-18.5/TS4 - это устройство для точного регулирования скорости асинхронных двигателей мощностью до 18,5 кВт в сетях 380 В, 3 фазы. Он подходит для промышленного оборудования и коммерческих систем, обеспечивает стабильную работу даже при перегрузках до 150%, и оснащен встроенными тормозными сопротивлениями и модульным управлением.

Назначение и область применения

Преобразователь частоты CHINT NVF2G-18.5/TS4 предназначен для управления асинхронными двигателями с разомкнутым контуром. Он позволяет плавно изменять скорость вращения, снижать пиковые нагрузки и экономить электроэнергию. Подходит для промышленных и коммерческих объектов: конвейеров, насосов, вентиляторов, дробилок, пил, компрессоров, лифтов и других механизмов с постоянным или переменным моментом нагрузки.

Технические характеристики

• Номинальная мощность: 18,5 кВт
• Напряжение питания: 380 В, 3 фазы
• Выходное напряжение: до 380 В
• Номинальный выходной ток: 37 А
• Максимальная выходная частота: 400 Гц
• Работает от сети 50/60 Гц
• Перегрузочная способность: 150% в течение 60 секунд
• Степень защиты: IP21 - защищён от доступа пальцев и капель воды сверху
• Управление в четырёх квадрантах - возможность рекуперации энергии при торможении
• Встроенные тормозные сопротивления - позволяют эффективно тормозить двигатель без внешних элементов
• 2 аналоговых входа, 2 аналоговых выхода
• 6 цифровых входов, 4 цифровых выхода
• 1 интерфейс RS-485 с поддержкой Modbus RTU
• ПИД-регулятор встроен - для замкнутых систем управления давлением, уровнем, температурой
• Допуск по несимметрии сети: +-15% по напряжению и частоте - работает при колебаниях в сети

Совместимость и монтаж

Преобразователь частоты NVF2G-18.5/TS4 совместим с большинством трёхфазных асинхронных двигателей до 18,5 кВт. Для установки требуется свободное место с хорошей вентиляцией - корпус не имеет герметичной защиты. Монтаж выполняется на вертикальной поверхности, клеммы для подключения питания и двигателя расположены снизу. Кабели питания должны соответствовать току 37 А и иметь достаточное сечение. Обязательно заземление корпуса. Управляющие сигналы (цифровые/аналоговые) подключаются через клеммники на передней панели. Протокол Modbus позволяет интегрировать устройство в системы SCADA и PLC.

Безопасность и стандарты

Преобразователь частоты CHINT NVF2G-18.5/TS4 соответствует требованиям безопасности IEC/EN 61800-5-1. Защита IP21 предотвращает случайный контакт с токоведущими частями и попадание капель воды. Наличие встроенного тормозного сопротивления исключает необходимость подключения внешнего резистора, что повышает безопасность при торможении. Автоматическая защита от перегрева, перегрузки, перенапряжения и потери фазы активируется при возникновении аварийных ситуаций.

Преимущества

• Высокий пусковой момент - до 150% от номинального уже при 0,5 Гц, что важно для тяжёлых запусков (например, конвейеров с нагрузкой)
• Встроенный тормозной резистор - не требует дополнительных компонентов, упрощает сборку и снижает стоимость
• Гибкое управление - 4 квадранта позволяют работать в режимах как движения, так и рекуперативного торможения
• ПИД-регулятор - позволяет использовать устройство в замкнутых системах без внешнего контроллера
• Поддержка Modbus - легко интегрируется в современные системы автоматизации
• Устойчивость к нестабильной сети - допуск +-15% по напряжению и частоте делает его пригодным для условий с плохим качеством электроснабжения

Ограничения применения

• Не подходит для работы в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP21 недостаточна для таких задач
• Не предназначен для экзотических двигателей (синхронных, серводвигателей, однофазных)
• Запрещено использование в помещениях без принудительной вентиляции - возможен перегрев из-за ограниченного теплоотвода
• Не рассчитан на длительную работу на максимальной перегрузке - более 60 секунд при 150% может вызвать отключение
• Требуется соблюдение минимальных расстояний до стен и других устройств - для обеспечения воздушного охлаждения

Примеры использования

• Конвейерная линия в пищевой промышленности - плавный запуск и остановка без ударных нагрузок
• Циркуляционный насос в системе отопления - автоматическое энергосбережение по температуре
• Вентилятор в HVAC-системе - регулирование оборотов в зависимости от потребности
• Дробилка или шредер - высокий пусковой момент при наличии тяжёлой массы
• Лифтовая система - работа в 4-х квадрантах позволяет опускать кabinу с рекуперацией энергии

Практические советы

• Выбирая преобразователь частоты NVF2G-18.5/TS4, проверьте соответствие номинального тока двигателя (не более 37 А)
• Для долгой службы используйте фильтры на входе, если в сети много помех
• Настройте ПИД-регулятор через меню устройства - он работает с аналоговым входом 0–10 В или 4–20 мА
• При использовании Modbus - задавайте адрес устройства (по умолчанию 1) и скорость передачи (обычно 9600 бод)
• Не закрывайте вентиляционные решётки - даже при комнатной температуре перегрев может произойти при плотном монтаже
• Если двигатель часто тормозится - убедитесь, что встроенного тормозного сопротивления хватает; при необходимости подключите внешнее
