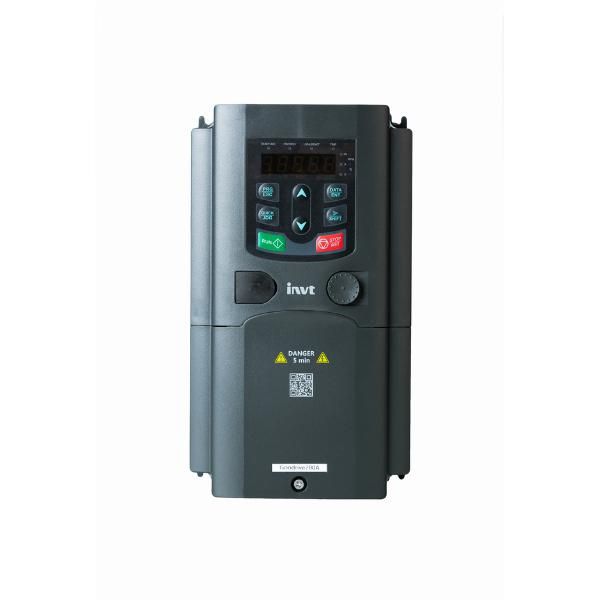

Преобразователь частоты GD200A-5R5G/7R5P-4 5.5/7.5 кВт 380 В INVT 90001-01085

Преобразователь частоты 5.5/7.5кВт 380В GD200A-5R5G/7R5P-4 от INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и конвейеров.

Назначение и область применения

Преобразователь частоты 5.5/7.5кВт 380В GD200A-5R5G/7R5P-4 используется для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно изменять частоту напряжения на выходе, что снижает механический износ оборудования и уменьшает потребление электроэнергии. Применяется в системах автоматизации: насосных станциях, вентиляционных установках, конвейерах, компрессорах и других устройствах с переменной нагрузкой.

Технические характеристики

• Мощность: 5,5 кВт / 7,5 кВт - поддерживает двигатели двух классов мощности, переключаемых через настройки;
• Напряжение питания: 380 В +-15%, трёхфазное - совместим с промышленными сетями в России и странах СНГ;
• Выходная частота: до 400 Гц - позволяет точно задавать скорость вращения двигателя;
• Управление: V/F и векторное - обеспечивают стабильную работу даже при низких оборотах;
• Степень защиты: IP20 - требует установки в закрытом щите;
• Работа при температуре: от –10C до +50C - допустимый диапазон для цехового использования;
• Количество входов/выходов: дискретные, аналоговые, реле - гибкая интеграция с системами автоматизации.

Совместимость и монтаж

Преобразователь частоты 5.5/7.5кВт 380В GD200A-5R5G/7R5P-4 рассчитан на подключение к трёхфазным асинхронным двигателям с напряжением 380 В. Для монтажа требуется свободное пространство вокруг корпуса для теплоотвода - минимум 100 мм с каждой стороны. Кабель питания и двигатель должны быть защищены от помех: рекомендуется использовать экранированные провода и заземление. Подключается к сети через автоматический выключатель с характеристикой C или D. Установка возможна только в сухих помещениях с хорошей вентиляцией.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 и IEC 61800-3 - гарантирует электромагнитную совместимость и безопасность при использовании в промышленной среде. Защита от перегрузки, перегрева, короткого замыкания и потери фазы встроена в аппаратную часть. Наличие функции аварийной остановки по сигналу внешнего контакта повышает уровень безопасности при обслуживании.

Преимущества

• Поддержка двух значений мощности (5,5 и 7,5 кВт) - один прибор решает задачи для разных типов нагрузок;
• Экономия энергии до 30–50% по сравнению с клапанами или реостатами - особенно заметна при частичной нагрузке;
• Простая настройка через кнопочную панель - не требует ПК для базовой конфигурации;
• Надёжная работа при колебаниях напряжения - устойчив к просадкам в сети;
• Интеграция с PLC и SCADA - доступны аналоговые и цифровые интерфейсы для автоматизации.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 исключает использование вне шкафа;
• Не подходит для однофазных двигателей - только трёхфазные;
• Запрещено подключать к нему генераторы или другие источники постоянного тока;
• Не рекомендован для длительной работы при температуре выше +50C - необходим принудительный охладитель;
• Не имеет встроенного фильтра высших гармоник - при чувствительном оборудовании рядом может потребоваться внешний фильтр.

Примеры использования

• Насосная станция водоснабжения - плавный запуск и поддержание давления;
• Вентиляционная система в цеху - регулировка скорости в зависимости от температуры;
• Ленточный конвейер на пищевом производстве - точная синхронизация с технологическим процессом;
• Компрессор воздуха - снижение пиков потребления при разгрузке системы.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает вращение двигателя в обратную сторону;
• Настройте параметры ускорения и замедления - слишком быстрый разгон увеличивает ударные нагрузки на механизм;
• Используйте термореле или датчик температуры на радиаторе, если устройство работает в жарком помещении;
• При наличии нескольких преобразователей GD200A-5R5G/7R5P-4 в одном шкафе - соблюдайте минимальный интервал между ними для воздушного охлаждения;
• Обновляйте прошивку через USB-порт, если производитель выпускает новые версии - это улучшает стабильность и расширяет возможности.
