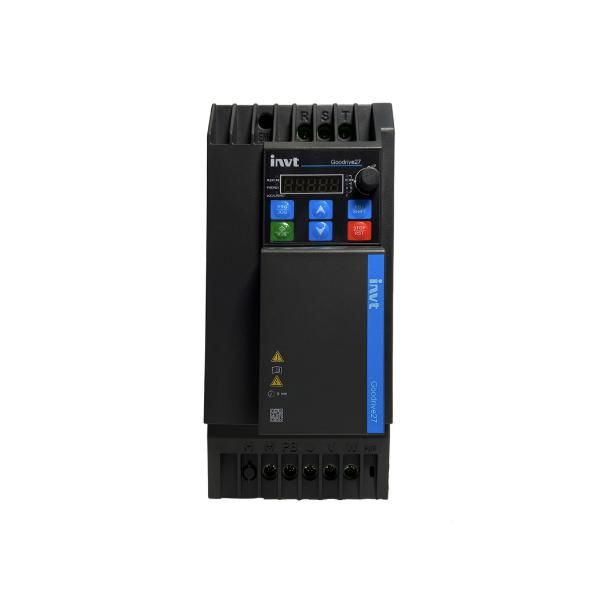

Преобразователь частоты GD27-5R5G-4-B 5.5кВт 380В INVT 11001-02605

Преобразователь частоты 5.5кВт 380В GD27-5R5G-4-B от INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и других механизмов на базе 380 В.

Назначение и область применения

Преобразователь частоты 5.5кВт 380В GD27-5R5G-4-B используется для управления электродвигателями переменного тока, позволяя изменять частоту и напряжение питания. Это снижает потребление электроэнергии, уменьшает механический износ оборудования и повышает стабильность работы. Применяется в системах водоснабжения, вентиляции, конвейерах, компрессорах и другом оборудовании с переменной нагрузкой.

Технические характеристики

• Мощность: 5,5 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Тип управления: V/F, векторное (без датчика)
• Защита корпуса: IP20 (внутренняя установка)
• Работа при температуре: от –10 C до +50 C
• Перегрузочная способность: 120 % на 60 секунд

Совместимость и монтаж

Преобразователь частоты 5.5кВт 380В GD27-5R5G-4-B совместим с большинством трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Для подключения требуется трёхфазная сеть 380 В +-10 %. Клеммы для входа/выхода расположены снизу устройства - удобны для прокладки кабелей через нижние проходы в шкафу. Монтируется на стену или DIN-рейку (не включена в комплект). Обязательно соблюдайте посадочные габариты: устройство требует свободного пространства вокруг для теплоотвода - минимум 100 мм сверху и с боков.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 и IEC 61800-3 - нормам безопасности для силовой электроники. Защищён от перегрева, переполюсовки, короткого замыкания и потери фазы. Не имеет встроенной функции автономного запуска после отключения - требуется ручное включение после сброса защиты.

Преимущества

• Стабильная работа даже при колебаниях сети благодаря широкому допуску по напряжению
• Простой интерфейс управления - кнопки и LED-индикатор на лицевой панели
• Низкий уровень шума при работе за счёт плавного пуска
• Экономия энергии до 30–50 % по сравнению с прямоточным управлением двигателя

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - класс защиты IP20 исключает использование вне закрытых шкафов
• Не поддерживает внешний энкодер - нельзя применять там, где нужна высокая точность позиционирования
• Не рекомендован для длительной работы при температуре выше +50 C - возможен переход в режим защиты
• Требуется обязательное заземление - отсутствие заземления выводит из строя внутреннюю плату

Примеры использования

• Управление насосом в системе циркуляции воды - плавный пуск предотвращает гидроудары
• Регулирование оборотов вентилятора в HVAC-системе - автоматическая адаптация к температуре помещения
• Контроль скорости конвейера на пищевом участке - точная выдача продукта без перегрузок
• Запуск компрессора с минимальными скачками тока - продлевает срок службы контакторов

Практические советы

• Выбирайте преобразователь частоты 5.5кВт 380В GD27-5R5G-4-B с запасом по мощности, если двигатель часто работает на пределе - лучше взять 7,5 кВт, чем рисковать перегревом
• Используйте входной реактор и выходной dV/dt-фильтр, если расстояние между преобразователем и двигателем больше 50 метров - это защитит изоляцию обмоток
• Настройте параметры пуска и торможения в соответствии с типом механизма - слишком быстрый разгон может вызвать проскальзывание ремней или муфт
• Обновите прошивку через USB-порт, если доступны новые версии от INVT - это исправляет известные ошибки и улучшает стабильность
• Не забывайте проверять состояние радиатора - пыль на охлаждении снижает эффективность, особенно в цехах с металлической стружкой
