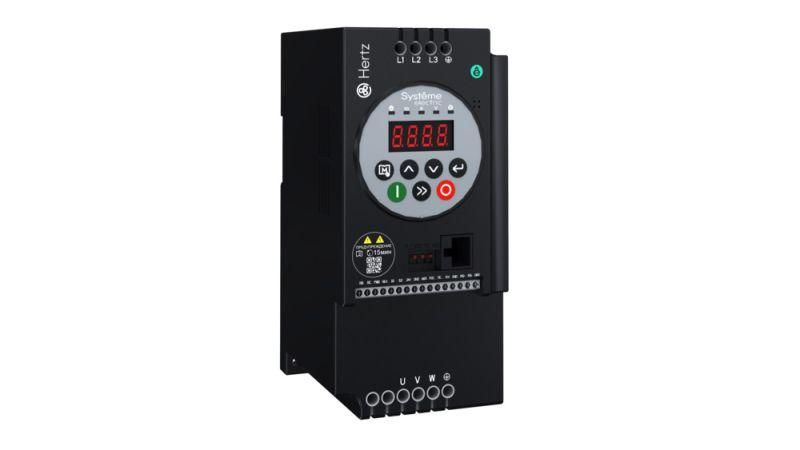

Преобразователь частоты STV050 Hertz 5.5кВт 380В ЭМС С3 + LED панель оператора SE STV050U55N4 APC

Преобразователь частоты 5,5 кВт 380В ЭМС С3 с LED панелью оператора SE - компактное устройство от бренда Systeme Electric для точного регулирования скорости трёхфазных двигателей. Артикул stv050u55n4 предназначен для насосов, вентиляторов и других нагрузок с переменным моментом, где важна надёжность и встроенная защита.

Назначение и область применения

Преобразователь частоты 5,5 кВт 380В ЭМС С3 с LED панелью оператора SE используется для управления скоростью электродвигателей в системах с переменной нагрузкой. Подходит для насосных установок, вентиляционных систем, конвейеров и другого оборудования, где требуется экономичное регулирование энергопотребления. Устройство особенно эффективно там, где важно снижение пусковых токов и плавное ускорение/замедление.

Технические характеристики

• Номинальная выходная мощность: 5,5 кВт
• Входное напряжение: 380–480 В, 3 фазы, 50/60 Гц
• Выходная частота: до 599 Гц
• Номинальный ток: 13 А (для P-типа)
• Перегрузочная способность: 120% до 60 сек, 150% до 3 сек (цикл 300 сек)
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит для установки внутри шкафов
• Температурный диапазон: –20C … +50C (при +40C и ниже - сохраняет номинальную мощность)
• Встроенные порты: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Коммуникация: Modbus RTU
• Габариты: 85×180×116 мм
• Вес: 1,2 кг
• Покрытие печатных плат: класс 3С2 (по EN 60721-3-3 - повышенная устойчивость к влаге и запылённости)
• Встроенный фильтр ЭМС: класс C3 (соответствует EN 61800-3)

Совместимость и монтаж

Преобразователь частоты 5,5 кВт 380В ЭМС С3 с LED панелью оператора SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Для подключения используйте кабели сечением, соответствующим току 13 А и рекомендациям производителя.

Монтаж возможен «бок-о-бок» - устройства можно устанавливать вплотную друг к другу без зазора. Это позволяет экономить место в распределительном щите. Крепление осуществляется на DIN-рейку или через отверстия в корпусе. Встроенная LED-панель обеспечивает удобный доступ к параметрам без внешнего терминала.

Безопасность и стандарты

• Встроенный фильтр ЭМС класса C3 - снижает помехи в сетях, соответствует EN 61800-3
• Покрытие плат класса 3С2 - защищает от конденсата, пыли и химических воздействий
• Пожарный режим: автоматически контролирует целостность кабеля двигателя, отключает питание при обрыве
• Соответствие требованиям безопасности для промышленного оборудования

Преимущества

• Компактный «книжный» форм-фактор - занимает мало места в шкафу
• Встроенный фильтр ЭМС класса C3 - исключает необходимость в дополнительных внешних фильтрах
• Поддержка пожарного режима - повышает безопасность в системах вентиляции и дымоудаления
• Интегрированная LED-панель - позволяет настраивать и диагностировать без компьютера
• ПО SystemeVAR Tool - упрощает первоначальную настройку и сервисное обслуживание
• Гарантия 3 года - один из самых длинных сроков в классе

Ограничения применения

• Степень защиты IP20 - нельзя использовать вне закрытых шкафов, в условиях высокой влажности, пыли или агрессивной среды
• Не подходит для работы с однофазными двигателями
• Максимальная температура окружающей среды +50C - требует принудительного охлаждения при длительной работе выше +40C
• Нет встроенного тормозного модуля - для быстрого торможения нужен внешний тормозной резистор
• Аналоговые выходы не предназначены для питания внешних устройств - только для передачи сигналов

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Вентиляторы в HVAC-системах с изменяемой производительностью
• Конвейеры с плавным пуском и остановкой
• Системы дымоудаления с функцией пожарного режима
• Оборудование пищевой и фармацевтической промышленности, где важна чистота и надёжность

Практические советы

• При монтаже соблюдайте минимальное расстояние 10 см от нагреваемых элементов - даже при «бок-о-бок» установке перегрев может снизить срок службы
• Для долгой работы в условиях колебаний напряжения проверьте уровень входного напряжения - допуск +-15% от 380 В
• Используйте кабели с экранированием для сигнальных линий (Modbus, AI/AO) - это предотвратит влияние помех
• Настройку начинайте через LED-панель: выберите тип двигателя, задайте максимальную частоту и ограничения по току
• Загрузите программу SystemeVAR Tool - она покажет реальные параметры работы и поможет выявить неисправности до отказа
• Проверяйте целостность кабеля двигателя ежемесячно - функция пожарного режима работает только при исправной проводке
