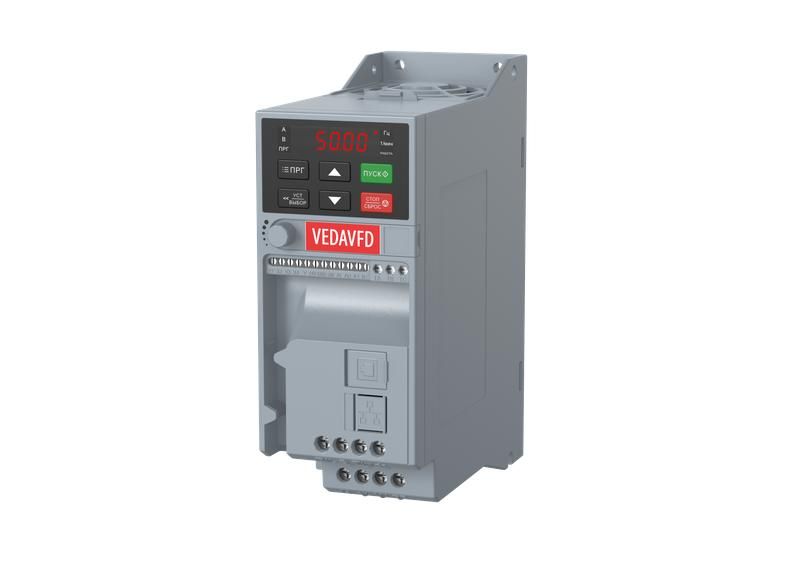

Преобразователь частоты VF-51-P5K5-0013-T4-E20-B-H вход. 380В выход. 5.5кВт 13А VEDA ABA00009

Преобразователь частоты VEDA aba00009 предназначен для регулирования скорости трёхфазных асинхронных двигателей с питанием от сети 380 В. Устройство обеспечивает точное управление моментом и оборотами двигателя, что особенно важно в автоматизированных системах. Преобразователь частоты VEDA aba00009 подходит для промышленного оборудования, где требуется экономичное и плавное управление.

Назначение и область применения

Преобразователь частоты VEDA aba00009 используется для управления электродвигателями мощностью до 5,5 кВт. Он позволяет изменять частоту и напряжение на выходе, чтобы точно контролировать скорость вращения двигателя. Это необходимо там, где важны плавный запуск, энергоэффективность и точная настройка режима работы - например, на насосах, вентиляторах, конвейерах, компрессорах и станках с ЧПУ.

Технические характеристики

• Номинальное входное напряжение: 380 В (трёхфазное)
• Номинальная выходная мощность: 5,5 кВт
• Номинальный выходной ток: 13 А
• Максимальное выходное напряжение: 480 В
• Режим работы: источник напряжения (V/f и векторное управление)
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытом щите
• Поддержка протокола MODBUS RTU через порт RS-485 - возможность интеграции в системы автоматизации
• Четыре цифровых выхода - для управления внешними устройствами (например, сигнализацией, реле)
• Один цифровой вход - для старта/останова, переключения направления
• Один аналоговый вход - для подключения потенциометра или датчика давления/температуры
• Один аналоговый выход - для передачи сигнала о текущей частоте или токе
• Один аппаратный интерфейс RS-485 - для связи с PLC или HMI
• Работа в четырёх квадрантах - возможна рекуперация энергии при торможении (не требует дополнительного тормозного модуля)

Совместимость и монтаж

Преобразователь частоты VEDA aba00009 рассчитан на подключение к трёхфазным двигателям с номинальным током до 13 А. Для монтажа необходима установка в электрическом шкафу с достаточным охлаждением - из-за степени защиты IP20 он не выносится в открытую среду. Подключение проводов выполняется к клеммам L1/L2/L3 (вход), U/V/W (выход), а также к клеммам управления (DI, DO, AI, AO, RS-485). Кабели питания должны соответствовать токовой нагрузке 13 А (минимум 2,5 мм2 медные жилы). Обязательно заземление корпуса. Программирование осуществляется через кнопки на лицевой панели или через ПК с помощью программного обеспечения VEDA (через COM-порт или USB-to-RS485 адаптер).

Безопасность и стандарты

Преобразователь частоты VEDA aba00009 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных преобразователей. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована внутренне. Наличие функции рекуперации снижает риск перенапряжений на шине постоянного тока при торможении.

Преимущества

• Энергосбережение - снижение потребления электроэнергии при работе в части нагрузки
• Плавный пуск - исключает ударные нагрузки на механическую часть и сеть
• Гибкая настройка - можно задавать различные зависимости частоты от входного сигнала
• Интеграция в АСУ ТП - благодаря MODBUS и аналоговым сигналам легко связывается с контроллерами
• Работа в четырёх квадрантах - позволяет использовать двигатель как генератор при торможении, уменьшая износ тормозных механизмов

Ограничения применения

• Не предназначена для работы вне закрытого шкафа - степень защиты IP20 не допускает воздействия пыли, влаги, брызг
• Не имеет USB-порта - для подключения к компьютеру нужен внешний переходник RS-485 / USB
• Не поддерживает PROFINET - нельзя использовать в сетях, требующих этого протокола
• Ограниченное количество I/O - один цифровой вход и один аналоговый вход могут быть недостаточно для сложных систем
• Не подходит для однофазных сетей - требует трёхфазного питания 380 В

Примеры использования

• Вентиляционная система - регулирование скорости вентилятора по температуре воздуха
• Насосная станция - поддержание постоянного давления в трубопроводе
• Ленточный конвейер - плавное ускорение и остановка для предотвращения проскальзывания
• Фрезерный станок - точная настройка оборотов шпинделя в зависимости от материала
• Компрессор - автономное управление по давлению в баке

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная коммутация может повредить двигатель или преобразователь
• Используйте входной реактор, если сеть часто испытывает помехи или скачки напряжения
• Настройте параметры ускорения и замедления - слишком быстрый разгон вызывает перегрузку по току
• Для работы с датчиками используйте экранированные кабели для аналоговых входов - это снизит влияние электромагнитных помех
• Обеспечьте принудительную вентиляцию шкафа - даже при IP20 перегрев сокращает срок службы электроники
• Запишите заводские параметры перед настройкой - это позволит восстановить работу после сбоев
