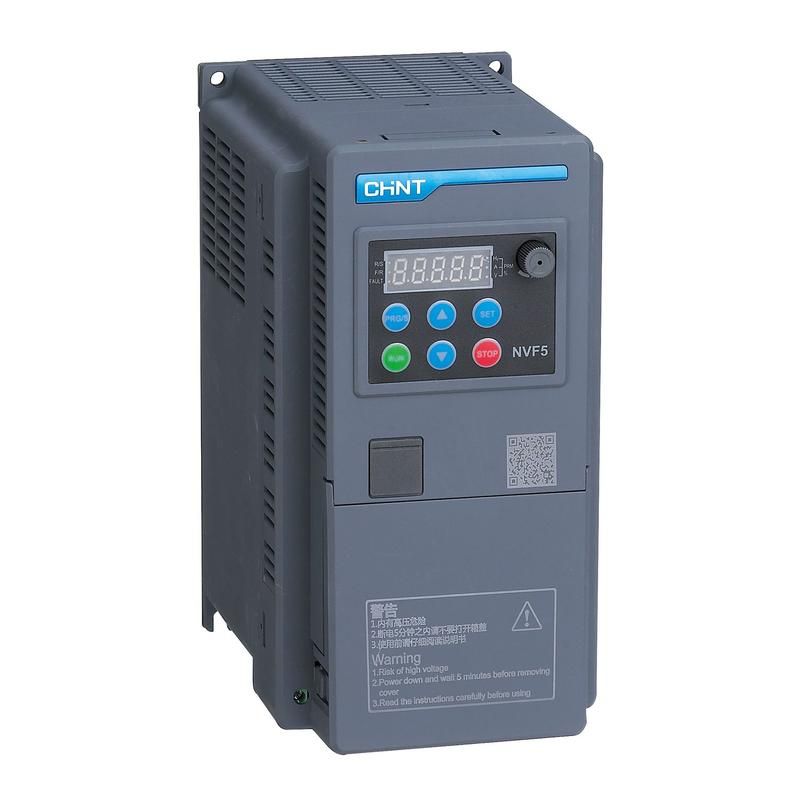

Преобразователь частоты NVF5-5.5/TS4-B 5.5кВт, 380В 3Ф, перегрузка 150% | 201999 CHINT

Преобразователь частоты CHINT 201999 - компактное устройство для регулирования скорости трёхфазного двигателя мощностью до 5,5 кВт при питании от сети 380 В. Подходит для автоматизации насосов, вентиляторов, конвейеров и другого оборудования с требованием плавного запуска и точного контроля оборотов.

Назначение и область применения

Преобразователь частоты CHINT 201999 предназначен для управления асинхронными электродвигателями переменного тока. Он позволяет изменять скорость вращения двигателя за счёт изменения частоты выходного напряжения, что снижает энергопотребление и износ механизма. Устройство применяется там, где важна экономичность и плавное управление: системы водоснабжения и кондиционирования, упаковочные линии, фасовочные машины, конвейеры, оборудование керамической промышленности и логистические комплексы.

Технические характеристики

• Напряжение питания: 380 В, три фазы
• Максимальная выходная мощность: 5,5 кВт
• Номинальный выходной ток: 13 А
• Максимальное выходное напряжение: 380 В
• Перегрузочная способность: 150 % на 60 секунд
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной или пыльной среде без корпуса
• Управление: бесконтактный векторный метод (без датчика)
• Серия: NVF5

Совместимость и монтаж

Преобразователь частоты CHINT 201999 совместим с большинством трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Для подключения требуется соблюдение полярности фаз L1/L2/L3 и N/PE. Монтаж выполняется на вертикальную поверхность с обеспечением минимального зазора 100 мм сверху и снизу для вентиляции. Клеммы для силовых проводов рассчитаны на сечение до 10 мм2. Устройство не имеет встроенного фильтра EMI - при чувствительной аппаратуре рядом рекомендуется установить внешний входной фильтр.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61800-5-1 и EN 61800-3. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними схемами. Отсутствие сертификата ATEX делает преобразователь непригодным для взрывоопасных зон.

Преимущества

• Компактные размеры и небольшой вес - удобен для установки в ограниченных пространствах
• Высокая эффективность управления двигателем благодаря векторному алгоритму без датчика
• Поддержка длительной перегрузки до 150 % - выдерживает кратковременные пики нагрузки
• Простая настройка через кнопки на лицевой панели - не требует ПК для базовой конфигурации
• Низкий уровень шума при работе - подходит для помещений с людьми

Ограничения применения

• Не работает в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 требует установки в электрошкафу
• Не подходит для однофазных сетей или двигателей менее 0,75 кВт - ниже порога эффективного управления
• Отсутствует встроенный тормозной модуль - для быстрого останова нужен внешний тормозной резистор
• Не прошит для работы с синхронными двигателями или постоянного тока

Примеры использования

• Насосная станция водоснабжения - плавный запуск и поддержание давления
• Вентилятор кондиционера - регулировка скорости в зависимости от температуры
• Лента конвейера на фасовке - точная синхронизация со скоростью упаковки
• Шнековый питатель в керамике - равномерная подача сырья без рывков

Практические советы

• Выбирая преобразователь частоты CHINT 201999, проверьте соответствие номинала двигателя - лучше брать устройство с запасом по току (например, 13–14 А вместо 12 А)
• Обязательно используйте входной автомат с характеристикой C или D - обычные B-характеристики будут ложноперегружены при пуске
• Заземление PE обязательно - даже при IP20 риск поражения током остаётся при повреждении изоляции
• При использовании в многоканальных системах (несколько инверторов) расставляйте их с зазором минимум 50 мм между корпусами для лучшей теплоотдачи
• Настройка параметров: начните с автопараметризации (P0.01 = 1), затем задайте максимальную частоту и предельный ток по паспорту двигателя
