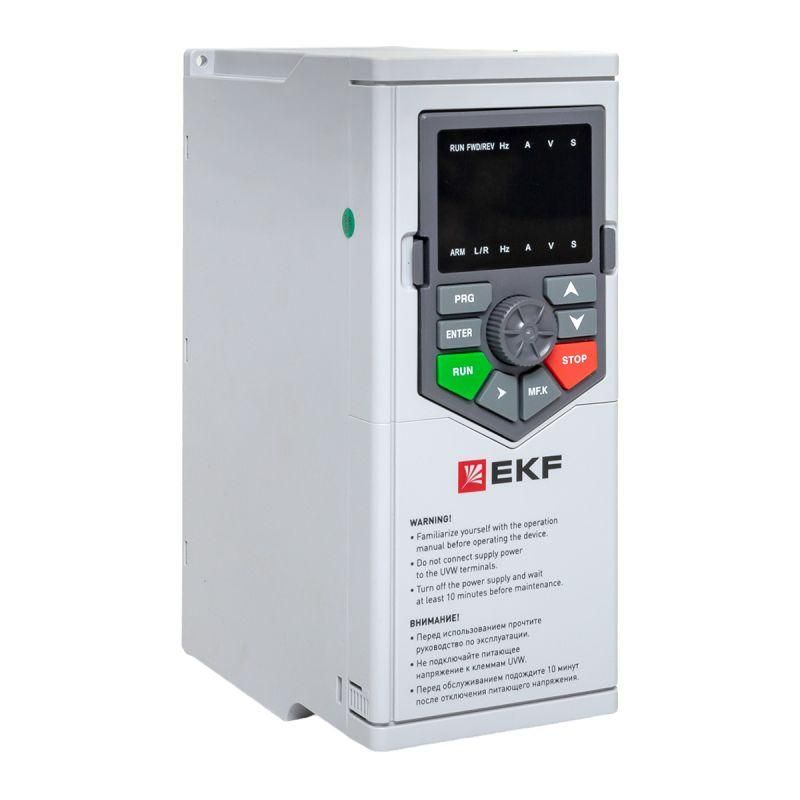

Преобразователь частоты PRO-Drive PD-90-FC-5K5-3-B | EKF

Преобразователь частоты EKF PD-90-FS-5K5-3-B предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 380 В и мощности до 5,5 кВт, сочетая надёжность, компактность и поддержку промышленных протоколов связи.

Назначение и область применения

Преобразователь частоты EKF PD-90-FS-5K5-3-B используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для задач, где важна энергоэффективность, а точность контроля момента не критична. Применяется в системах водоснабжения, вентиляции, транспортировки материалов, а также на участках с циклической нагрузкой - например, на конвейерах, воздушных завалах, насосных станциях.

Технические характеристики

• Сетевое напряжение: 360–440 В (трёхфазное)
• Выходная мощность: 5,5 кВт
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: непосредственный (AC-AC)
• Управление: скалярное (U/f) и векторное без датчика (OLV)
• Степень защиты: IP20 - для установки внутри шкафа
• Цифровые входы: 5
• Цифровые выходы: 4
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы: один порт RS-485
• Поддержка протокола: MODBUS RTU
• Блок управления: встроенный, с возможностью программирования через клавиатуру или ПК

Совместимость и монтаж

Преобразователь частоты EKF PD-90-FS-5K5-3-B совместим с трёхфазными асинхронными двигателями мощностью от 1,5 до 5,5 кВт при напряжении 400 В. Для подключения требуется соблюдение полярности фаз L1/L2/L3 и заземления PE. Клеммы для силовой части и управления расположены отдельно - это упрощает прокладку проводов и снижает помехи. Устройство имеет встроенную функцию автоматического распознавания типа двигателя. Монтаж допускается в электрощите с минимальным зазором 50 мм сверху и снизу для вентиляции. Благодаря улучшенной тепловой модели, преобразователь EKF PD-90-FS-5K5-3-B можно устанавливать плотно друг к другу без потери мощности.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность управляемых электроприводов) и EN 61800-3 (электромагнитная совместимость). Защита IP20 исключает доступ к токоведущим частям пальцами, но не защищает от пыли и влаги - поэтому установка обязательна в закрытом щите. Наличие внутреннего тормозного каскада позволяет безопасно останавливать двигатель при рекуперации энергии.

Преимущества

• Поддержка двух режимов управления - U/f и OLV - даёт гибкость для различных типов нагрузок
• Встроенный модуль MODBUS упрощает интеграцию в системы АСУ ТП
• Работа при плотном размещении (стенка-к-стенке) экономит место в шкафу
• Пять цифровых входов и четыре выхода позволяют реализовать сложные алгоритмы управления без внешних реле
• Два аналоговых канала (вход/выход) поддерживают обратную связь по давлению, температуре или уровню

Ограничения применения

• Не предназначена для работы с однофазными двигателями
• IP20 не допускает установку во влажных, пыльных или открытых помещениях
• Максимальная выходная мощность - 5,5 кВт; для двигателей выше этого значения требуется более мощная модель из серии
• Отсутствие встроенного тормозного резистора - при частых торможениях необходимо подключить внешний резистор
• Не поддерживает Ethernet или Profibus - только RS-485

Примеры использования

• Насосная станция: регулирование подачи воды в зависимости от давления в трубопроводе
• Вентиляционная система: изменение скорости вентилятора по температуре воздуха
• Ленточный конвейер: плавный запуск и согласование скорости с другими участками производства
• Заполнение бункеров: управление питателем по уровню материала через аналоговый сигнал

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя - это повысит точность управления
• Для долгой службы используйте фильтры на входе, особенно если сеть содержит импульсные помехи
• При использовании MODBUS убедитесь, что адрес устройства задан правильно (по умолчанию - 1)
• Если планируете частые торможения - выбирайте внешний тормозной резистор мощностью не менее 10% от мощности преобразователя
• Проверьте посадочные размеры перед монтажом - корпус PD-90-FS-5K5-3-B рассчитан на DIN-рейку 35 мм
• Не перегружайте аналоговые входы - максимальный ток 20 мА, напряжение до 10 В
