Преобразователь частоты PRO-Drive PD-90-FC-4K0-3-B | EKF

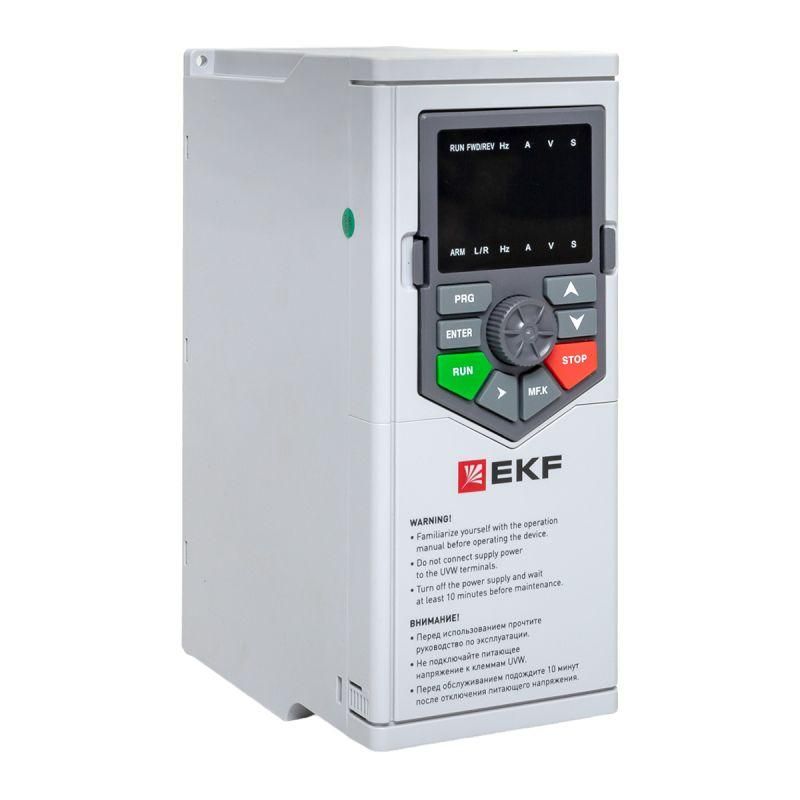

Преобразователь частоты EKF PD-90-F-C-4K0-3-B предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как вентиляторы, насосы и конвейеры. Этот преобразователь частоты EKF обеспечивает стабильную работу при сетевом напряжении 360–440 В и поддерживает управление по двум алгоритмам: скалярному U/f и векторному OLV.

Назначение и область применения

Преобразователь частоты EKF PD-90-F-C-4K0-3-B используется для плавного запуска, остановки и регулирования оборотов электродвигателей мощностью до 4 кВт. Подходит для задач, где важна энергоэффективность, а точность контроля момента не критична. Применяется в системах вентиляции, водоснабжения, транспортировки материалов, конвейерных линиях и других промышленных процессах с постоянным или изменяющимся потоком среды.

Технические характеристики

• Сетевое напряжение: 360–440 В, три фазы
• Выходная мощность: 4 кВт
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 500 Гц
• Тип преобразования: непосредственный (AC-AC)
• Частота сети: 50/60 Гц
• Степень защиты: IP20 - защищён от контакта с пальцами и мелкими предметами, но не от пыли и брызг воды
• Управление: U/f (скалярный) и OLV (векторный без датчика)
• Цифровые входы: 5
• Цифровые выходы: 4
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы RS-485: 1 - для связи с PLC и другими устройствами
• Поддержка протокола MODBUS RTU - позволяет интегрировать преобразователь частоты EKF в автоматизированные системы управления

Совместимость и монтаж

Преобразователь частоты EKF PD-90-F-C-4K0-3-B совместим с трёхфазными асинхронными двигателями напряжением 400 В и мощностью от 1,5 до 4 кВт. Для монтажа требуется свободное пространство вокруг корпуса - хотя устройство имеет улучшенную тепловую модель, рекомендуется соблюдать зазор минимум 50 мм сверху и снизу для лучшего теплоотвода. Клеммы для подключения питания, двигателя и сигналов расположены сбоку - доступны при открытой крышке. Устройство крепится на DIN-рейку или плоскую поверхность с помощью четырёх отверстий в основании.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям EN 61800-5-1 (безопасность силовой электроники) и EN 61800-3 (электромагнитная совместимость). IP20 не допускает использование в условиях повышенной влажности, пыли или внешних воздействий - для таких условий необходима дополнительная защитная оболочка или шкаф.

Преимущества

• Улучшенная термическая модель - позволяет устанавливать несколько преобразователей частоты EKF плотно друг к другу без снижения мощности
• Поддержка двух режимов управления - гибкость выбора между простым U/f и более точным векторным OLV
• Интеграция через MODBUS и RS-485 - возможность централизованного контроля в составе АСУ ТП
• Широкий диапазон частот (до 500 Гц) - подходит для высокоскоростных применений, например, шпиндели или специализированные насосы
• 5 цифровых входов и 2 аналоговых - достаточное количество для типовых сценариев управления

Ограничения применения

• Не предназначена для работы с однофазными двигателями
• IP20 исключает использование вне закрытых щитов - нельзя устанавливать на открытом воздухе или в сырых помещениях без дополнительной защиты
• Мощность ограничена 4 кВт - для больших двигателей (>4 кВт) потребуется другой модуль из серии PRO-Drive 90
• Отсутствие внутреннего тормозного резистора - при быстром торможении необходимо подключить внешний резистор
• Не поддерживает энкодер - векторный режим работает без датчика, но не обеспечивает абсолютную точность позиционирования

Примеры использования

• Вентиляционные установки - плавное регулирование скорости в зависимости от температуры
• Насосные станции - автоматическое поддержание давления в трубопроводе
• Ленточные конвейеры - изменение скорости перемещения в зависимости от загрузки
• Оборудование для пищевой промышленности - управление миксерами, дозаторами
• Ручные тестовые стенды - имитация различных режимов работы двигателя

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети (360–440 В) и правильность подключения фаз L1/L2/L3
• При использовании векторного режима OLV выполните автопараметризацию двигателя - это повысит точность управления
• Для долгой службы не перегружайте устройство - максимальная мощность 4 кВт рассчитана на длительную работу; кратковременные перегрузки не предусмотрены
• Используйте фильтры на входе, если есть помехи от других оборудования - особенно в промышленных зонах с частыми перебоями
• При монтаже нескольких преобразователей частоты EKF рядом - учтите, что даже с улучшенной термической моделью лучше оставлять воздушный зазор 30–50 мм с каждой стороны
• Настройка через RS-485 и MODBUS требует знания адреса устройства и скорости передачи - начальные значения указаны в руководстве пользователя
