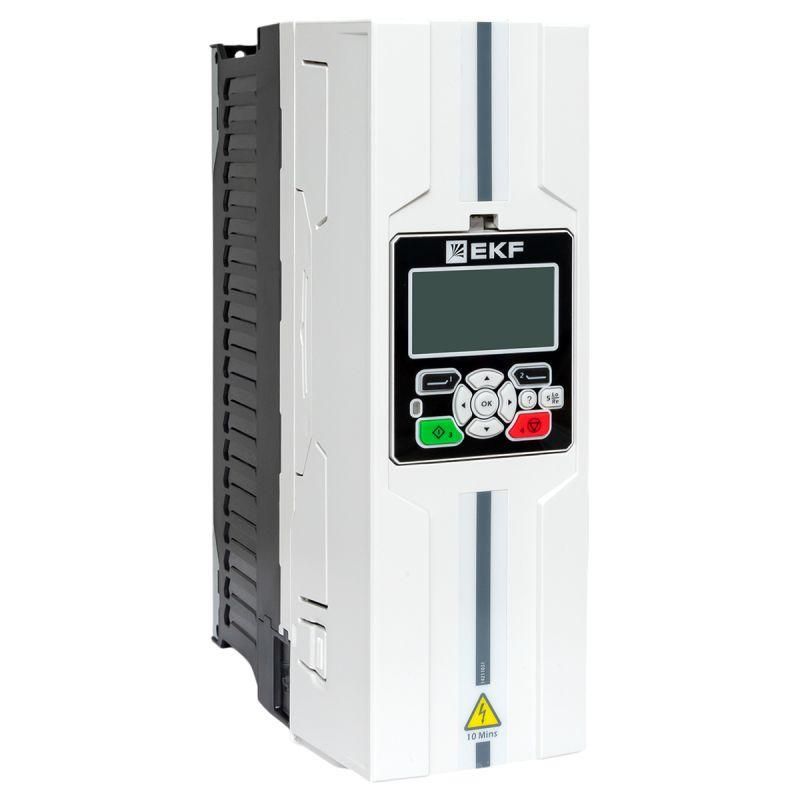

Преобразователь частоты PRO-Drive PD-500-E88-4K0-43-B-EC |PD-500-E88-4K0-43-B-EC|EKF

Преобразователь частоты EKF модели PD-500-E88-4K0-43-B-EC предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь сочетает надёжную работу при высоких нагрузках с возможностью удалённой настройки через модбас, что делает его удобным решением для автоматизации технологических процессов.

Назначение и область применения

Преобразователь частоты EKF используется для управления скоростью вращения и моментом электродвигателей, когда требуется точная стабилизация режима работы. Подходит для приводов насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и другого оборудования, где важна энергоэффективность и мягкий запуск.

Технические характеристики

• Сетевое напряжение: 360–490 В переменного тока, три фазы
• Выходная мощность: до 4 кВт
• Максимальная выходная частота: 500 Гц - позволяет управлять двигателями с высокой скоростью вращения
• Максимальное выходное напряжение: 400 В - совместим с большинством промышленных двигателей
• Частота сети: 50/60 Гц - работает в сетях России и за рубежом
• Тип преобразования: непосредственный - без промежуточного звена постоянного тока, повышает КПД
• Цифровые входы: 6 - для подключения кнопок, датчиков, сигналов аварийной остановки
• Цифровые выходы: 5 - для управления реле, световой сигнализацией, другими устройствами
• Аналоговые входы: 3 (напряжение/ток), аналоговые выходы: 2 - для передачи значений температуры, давления, оборотов
• Интерфейс RS-485: 1 шт. - реализует связь по протоколу MODBUS RTU
• Степень защиты: IP40 - защищён от доступа пальцев и твёрдых частиц >1 мм, но не от воды и пыли
• Поддержка MODBUS: да - возможность интеграции в SCADA и PLC-системы

Совместимость и монтаж

Преобразователь частоты EKF рассчитан на установку в электрощитах с принудительной вентиляцией. Для монтажа необходимы: трёхфазный ввод 380 В, клеммы для подключения двигателя (три фазы + заземление), и цепи управления (входы/выходы). Убедитесь, что посадочные размеры соответствуют габаритам устройства - он не имеет встроенного радиатора для настенного монтажа вне щита. Подключение проводов выполняйте согласно схеме в руководстве, соблюдая полярность аналоговых сигналов.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управляемых электроприводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности и снижает риск помех в промышленной среде.

Преимущества

• Высокая точность регулирования частоты до 500 Гц - подходит для специализированных задач
• Гибкая система ввода/вывода: 6 цифровых и 3 аналого-цифровых канала позволяют настраивать сложные алгоритмы управления
• MODBUS-интерфейс - легко интегрируется в существующие системы автоматизации
• Непосредственная схема преобразования - меньше потерь энергии, выше надёжность
• Работа в широком диапазоне сетевых напряжений (360–490 В) - устойчив к перепадам в сети

Ограничения применения

• Не предназначен для эксплуатации во влажной среде или на открытом воздухе - степень защиты IP40 исключает контакт с водой и пылью
• Требуется установка внутри закрытого электрощита с хорошей вентиляцией - перегрев при недостаточном охлаждении вызывает отключение
• Не подходит для однофазных двигателей - требует трёхфазного питания и трёхфазного двигателя
• Максимальная мощность 4 кВт - не применяется для крупных приводов свыше 5,5 кВт

Примеры использования

• Конвейерная линия: плавный запуск и изменение скорости в зависимости от загрузки
• Вентиляционная установка: регулирование оборотов по уровню CO₂ или температуре
• Насосная станция: поддержание постоянного давления в трубопроводе
• Фрезерный станок: точная скорость вращения шпинделя для обработки металла
• Автоматизированная линия: интеграция с контроллером через MODBUS для сбора данных и дистанционного управления

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и снизит нагрев
• Используйте фильтры на входе, если в сети много импульсных помех - особенно важно для чувствительного оборудования
• При использовании аналоговых входов проверьте тип сигнала (0–10 В или 4–20 мА) - выберите правильный параметр в меню настроек
• Для долгой службы избегайте установки рядом с источниками тепла - оптимальная температура окружающей среды: –10...+50 C
• Закрепляйте преобразователь частоты EKF на вертикальной поверхности, чтобы обеспечить естественную циркуляцию воздуха
