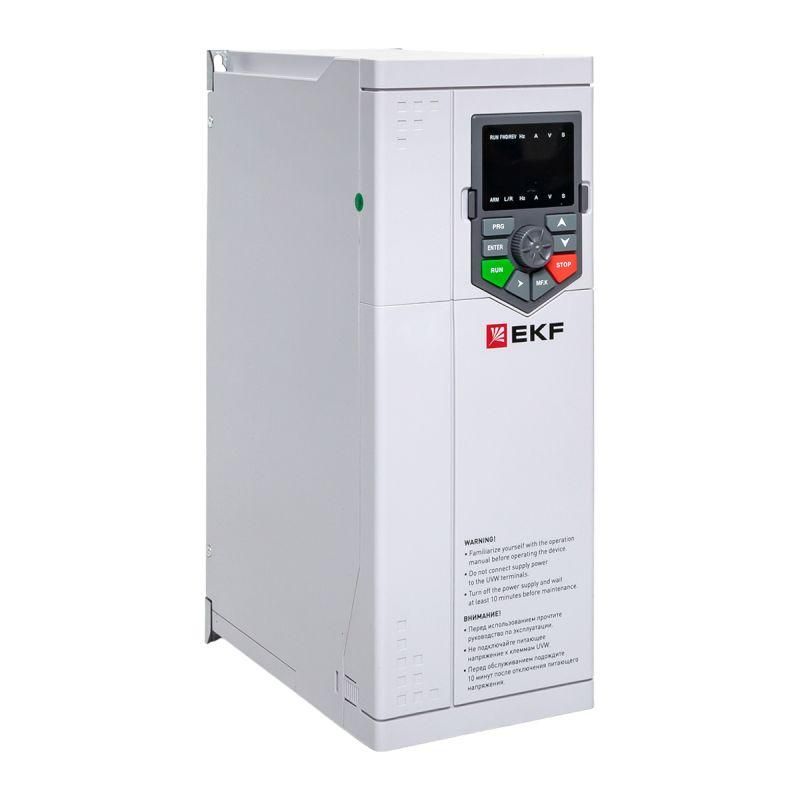

Преобразователь частоты PRO-Drive PD-90-FC-18K5-3-B |PD-90-FC-18K5-3-B|EKF

Преобразователь частоты EKF PD-90-FS-18K5-3-B предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 380–440 В и поддерживает управление по скалярному и векторному алгоритму без датчика оборотов.

Назначение и область применения

Преобразователь частоты EKF PD-90-FS-18K5-3-B используется для плавного запуска, остановки и регулирования скорости электродвигателей мощностью до 18,5 кВт. Подходит для задач, где важна энергоэффективность, а точность момента не критична: системы вентиляции, водоснабжения, транспортировки материалов на конвейерах, компрессоры и другие механизмы с типовой механической нагрузкой.

Технические характеристики

• Сетевое напряжение: 360–440 В, три фазы
• Выходная мощность: 18,5 кВт
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: непосредственный (AC-AC)
• Управление: U/f (скалярный) и OLV (векторный без датчика)
• Степень защиты: IP20 - для внутренней установки в шкафах
• Цифровые входы: 5
• Цифровые выходы: 4
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы RS-485: 1 (для связи с АСУ ТП)
• Поддержка протокола: MODBUS RTU
• Блок управления: встроенный

Совместимость и монтаж

Преобразователь частоты EKF PD-90-FS-18K5-3-B совместим с трёхфазными асинхронными двигателями напряжением 400 В и мощностью от 1,5 до 18,5 кВт. Для монтажа требуется установка в закрытом электрощите с достаточным воздушным зазором - степень защиты IP20 исключает использование на открытом воздухе или в пыльных средах без корпуса. Клеммы для подключения питания, двигателя и сигналов расположены удобно для быстрого подвода проводов. Учитывайте посадочные габариты и необходимость охлаждения: устройство допускает плотную установку «стенка к стенке» за счёт улучшенной тепловой модели.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для оборудования класса IEC 61800-5-1. Защита от перегрузки, перенапряжения, перегрева и короткого замыкания реализована внутри устройства. Напряжение на входе выше 360 В требует соблюдения правил работы с электрооборудованием высокого класса опасности - доступ к клеммам возможен только после отключения питания и выдерживания времени разрядки.

Преимущества

• Поддержка двух режимов управления - позволяет адаптировать поведение под тип нагрузки
• Улучшенная термическая модель - возможность установки вплотную друг к другу без потери мощности
• Встроенная поддержка MODBUS - легко интегрируется в автоматизированные системы
• Гибкая настройка через цифровые и аналоговые каналы - подходит для сложных сценариев управления
• Работа с широким диапазоном частот (до 500 Гц) - позволяет использовать двигатель вне стандартных 50 Гц

Ограничения применения

• Не предназначена для нагрузок с жесткими требованиями к моменту - например, лифты, прессы, экструдеры
• IP20 - нельзя устанавливать в условиях повышенной влажности, пыли или на открытом воздухе без дополнительного корпуса
• Максимальная мощность 18,5 кВт - не подходит для двигателей свыше этого значения
• Требуется внешний фильтр EMC при чувствительном оборудовании рядом - не имеет встроенного фильтра

Примеры использования

• Вентиляционные системы - плавное изменение скорости в зависимости от температуры
• Насосные станции - регулирование давления в трубопроводе
• Ленточные конвейеры - согласование скорости с производственным циклом
• Компрессоры - снижение потребления энергии при неполной нагрузке

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и двигателя - расхождение более чем +-10 % может вызвать аварийную остановку
• Настройте параметры U/f или OLV в соответствии с характеристикой двигателя - данные указаны в паспорте мотора
• Используйте RS-485 для удалённого контроля и диагностики - модуль MODBUS позволяет считывать текущую частоту, ток, температуру и коды ошибок
• При установке нескольких преобразователей EKF PD-90-FS-18K5-3-B в один шкаф - учтите теплоотдачу: даже при “стенка к стенке” рекомендован минимальный зазор 10 мм между верхними крышками
• Для длительной работы на низких оборотах (менее 10 Гц) используйте принудительное охлаждение двигателя - стандартный вентилятор не обеспечит достаточного охлаждения
