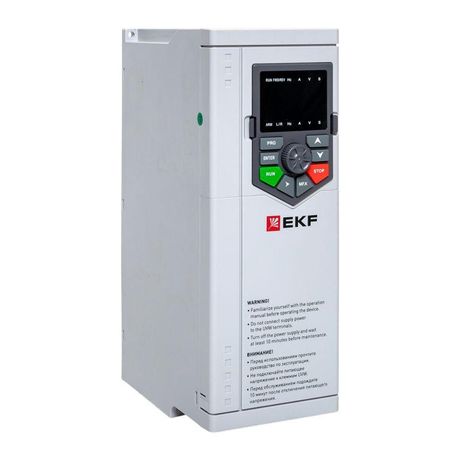

Преобразователь частоты PRO-Drive PD-90-FC-7K5-3-B |PD-90-FC-7K5-3-B|EKF

Преобразователь частоты EKF PD-90-FS-7K5-3-B предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 380–440 В и поддерживает управление по скалярному и векторному алгоритму.

Назначение и область применения

Преобразователь частоты EKF PD-90-FS-7K5-3-B используется там, где требуется плавное регулирование оборотов двигателя, но не нужна высокая точность контроля момента. Подходит для управления оборудованием с типовой механической нагрузкой: воздушные нагнетатели, циркуляционные насосы, транспортерные ленты, компрессоры, системы вентиляции. Применяется в промышленных цехах, ЖКХ, пищевой и химической отраслях.

Технические характеристики

• Сетевое напряжение: 360–440 В, три фазы
• Выходная мощность: 7,5 кВт
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 500 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: непосредственный (AC-AC)
• Управление: U/f (скалярный) и OLV (векторный без датчика)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Цифровые входы: 5 шт. (для сигналов старта, останова, переключения скоростей)
• Цифровые выходы: 4 шт. (сигналы состояния, аварии, готовности)
• Аналоговые входы/выходы: 2 входа, 2 выхода (для подключения датчиков давления, температуры, задания скорости)
• Интерфейсы: один порт RS-485 с поддержкой Modbus RTU
• Блок управления: встроенный, с меню на дисплее

Совместимость и монтаж

Преобразователь частоты EKF PD-90-FS-7K5-3-B совместим с двигателями мощностью от 1,5 до 400 кВт при напряжении 400 В. Для подключения используйте кабели сечением, соответствующим току нагрузки (до ~15 А при 400 В). Клеммы рассчитаны на зажим провода до 16 мм2. Устанавливается на DIN-рейку или жестко на стену. Обязательно соблюдайте минимальные расстояния до других устройств - из-за особенностей теплового дизайна допускается плотная установка «стенка к стенке» без потери мощности.

Безопасность и стандарты

Преобразователь частоты EKF PD-90-FS-7K5-3-B соответствует требованиям EN 61800-5-1 и EN 61800-3. Защита IP20 исключает использование во влажных или запылённых средах без дополнительного корпуса. Работает в температурном диапазоне от –10 C до +50 C. Наличие внутреннего термического моделирования позволяет предотвращать перегрев даже при длительной работе на максимальной нагрузке.

Преимущества

• Поддержка двух режимов управления - U/f и OLV - даёт гибкость для разных задач
• Улучшенная термическая модель позволяет монтировать устройства вплотную друг к другу
• Встроенная поддержка Modbus RTU упрощает интеграцию в автоматизированные системы
• Широкий диапазон выходной частоты (до 500 Гц) - подходит для высокоскоростных применений
• Наличие аналоговых и цифровых I/O - минимизирует потребность в внешних контроллерах

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных сред - степень защиты IP20 требует установки в электрошкафу
• Не подходит для механизмов с постоянным высоким моментом на валу (например, экструдеры, прессы) - векторный режим OLV не имеет датчика энкодера
• Работает только с трёхфазными двигателями; однофазные не поддерживаются
• Максимальная выходная частота 500 Гц недостаточна для сверхвысоких скоростей (более 10 000 об/мин)

Примеры использования

• Вентиляция в производственных помещениях - плавное изменение скорости в зависимости от температуры
• Насосные станции водоснабжения - регулирование давления по сигналу от датчика
• Ленточные конвейеры на складах - пуск без ударных нагрузок и согласование скорости с другими участками
• Компрессоры - энергосбережение при частичной нагрузке

Практические советы

• Перед первым запуском выполните автонастройку двигателя через меню преобразователя - это повысит эффективность управления
• При использовании Modbus убедитесь, что адрес устройства установлен правильно и не конфликтует с другими приборами в сети
• Для долгой службы следите за температурой внутри шкафа - даже при IP20 перегрев сокращает срок службы электролитических конденсаторов
• При монтаже рядом с другими преобразователями проверьте соответствие рекомендаций EKF по расстоянию между устройствами - хотя «стенка к стенке» допустима, в условиях плохой вентиляции лучше оставить 2–3 см
• Используйте входы DI для подключения кнопок аварийной остановки - они имеют функцию безопасности по умолчанию
