Преобразователь частоты PRO-Drive PD-150-FC-45K-43-B |PD-150-FC-45K-43-B|EKF

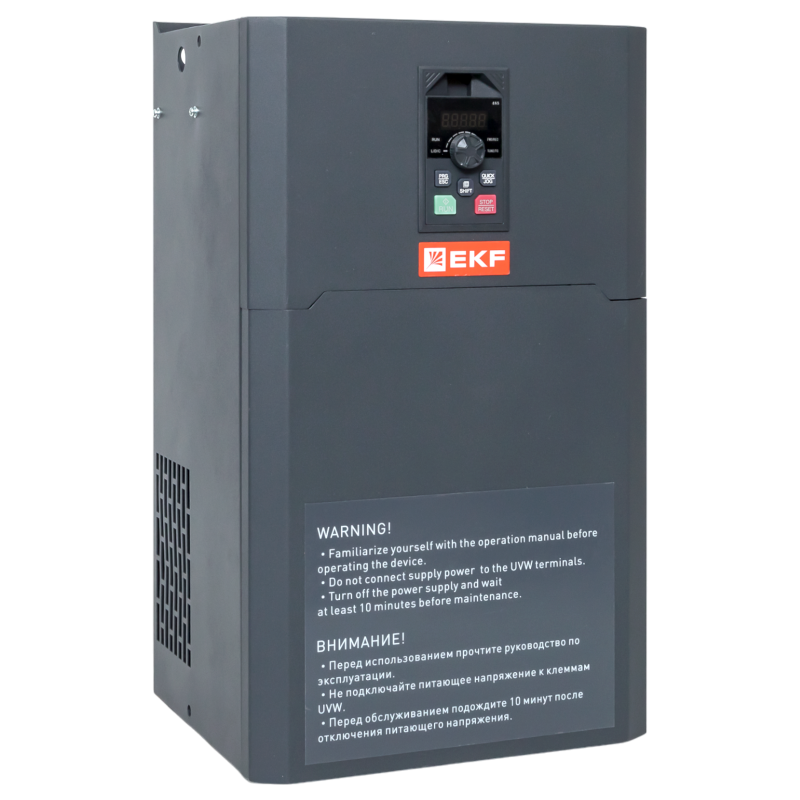

Преобразователь частоты PRO-Drive PD-150-FC-45K-43-B EKF - это устройство для регулирования скорости трёхфазных асинхронных двигателей мощностью до 45 кВт. Он применяется в системах автоматизации, где требуется точный контроль над движением механизмов, например, на конвейерах, насосах или вентиляторах. Модель PD-150-FC-45K-43-B EKF отличается высокой гибкостью управления и совместимостью с промышленными сетями.

Назначение и область применения

Преобразователь частоты PRO-Drive PD-150-FC-45K-43-B EKF используется для плавного запуска, остановки и регулирования оборотов электродвигателей переменного тока. Он заменяет механические системы передач и позволяет точно управлять моментом на валу, что особенно важно при изменении нагрузки. Применяется в промышленной автоматике: на линиях производства, в системах водоснабжения, HVAC, пищевой и химической промышленности.

Технические характеристики

• Мощность: 45 кВт - подходит для крупных двигателей, используемых в тяжёлых условиях;
• Сетевое напряжение: 330–450 В - работает от трёхфазной сети с допустимым колебанием напряжения;
• Выходное напряжение: до 400 В - адаптировано под стандартные промышленные двигатели 380 В;
• Выходная частота: до 600 Гц - позволяет достигать высоких скоростей вращения, необходимых для шпинделей, центрифуг и других специализированных машин;
• Фазность: 3 - требует подключения к трёхфазному питанию;
• Тип: Непосредственный преобразователь - преобразует входную частоту 50/60 Гц в любую выходную без промежуточного звена постоянного тока;
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов аварийной остановки;
• Цифровые выходы: 2 - для управления сигнализацией, реле, индикацией состояния;
• Аналоговые входы/выходы: 2/2 - позволяют принимать сигналы от потенциометров, датчиков давления или передавать данные о текущей нагрузке;
• RS-485: 1 порт - для связи с PLC, HMI или SCADA-системами через протокол MODBUS;
• Защита: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите;
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами.

Совместимость и монтаж

Преобразователь частоты PRO-Drive PD-150-FC-45K-43-B EKF подключается к трёхфазным двигателям с номинальным напряжением 380 В. Для монтажа необходимо соблюдать расстояние от нагревающихся элементов и обеспечить свободный доступ к клеммам. Устройство устанавливается в электрощит с принудительной вентиляцией из-за отсутствия защиты выше IP20. Кабели питания и управления следует прокладывать отдельно, чтобы исключить помехи. Подключение к RS-485 выполняется экранированным кабелем с терминальными резисторами 120 Ом на концах линии.

Безопасность и стандарты

Преобразователь частоты PRO-Drive PD-150-FC-45K-43-B EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе в промышленной среде и снижает риск возникновения помех в соседних устройствах.

Преимущества

• Широкий диапазон выходной частоты (до 600 Гц) - позволяет использовать двигатель в режимах, недоступных для стандартных преобразователей;
• Поддержка MODBUS по RS-485 - легко интегрируется в существующие системы автоматизации;
• Гибкая настройка аналоговых и цифровых каналов - можно реализовать сложные алгоритмы управления без внешнего контроллера;
• Непосредственный тип преобразования - повышает КПД и уменьшает тепловыделение по сравнению с двухзвенными моделями;
• Универсальная совместимость с сетью 330–450 В - подходит для объектов с нестабильным напряжением.

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP20 не защищает от пыли, влаги и брызг;
• Требует стабильного трёхфазного питания - перекос фаз или провалы напряжения могут вызвать отключение;
• Не рекомендован для кратковременных перегрузок свыше 150% - длительная работа на пределе возможна только при хорошем охлаждении;
• Отсутствует встроенный тормозной модуль - для быстрого останова двигателя потребуется внешний тормозной резистор.

Примеры использования

• Конвейерная линия - плавное ускорение и замедление для точной синхронизации;
• Водонасосная станция - регулирование подачи воды в зависимости от давления в трубопроводе;
• Вентиляционная система - энергосбережение за счёт изменения скорости вентилятора;
• Шпиндель станка с ЧПУ - управление оборотами до 600 Гц для обработки твёрдых материалов;
• Центрифуга - точный контроль скорости вращения для разделения компонентов.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может привести к вращению двигателя в обратном направлении;
• Настройте параметры ускорения и замедления - слишком резкие переходы вызывают ударные нагрузки на механику;
• Используйте фильтры на выходе, если двигатель расположен далеко от преобразователя - длинные кабели могут вызывать импульсные перенапряжения;
• При использовании MODBUS убедитесь, что адрес устройства уникален в сети и скорость передачи согласована с PLC;
• Регулярно очищайте воздушные каналы внутри щита - даже при IP20 перегрев сокращает срок службы электроники.
