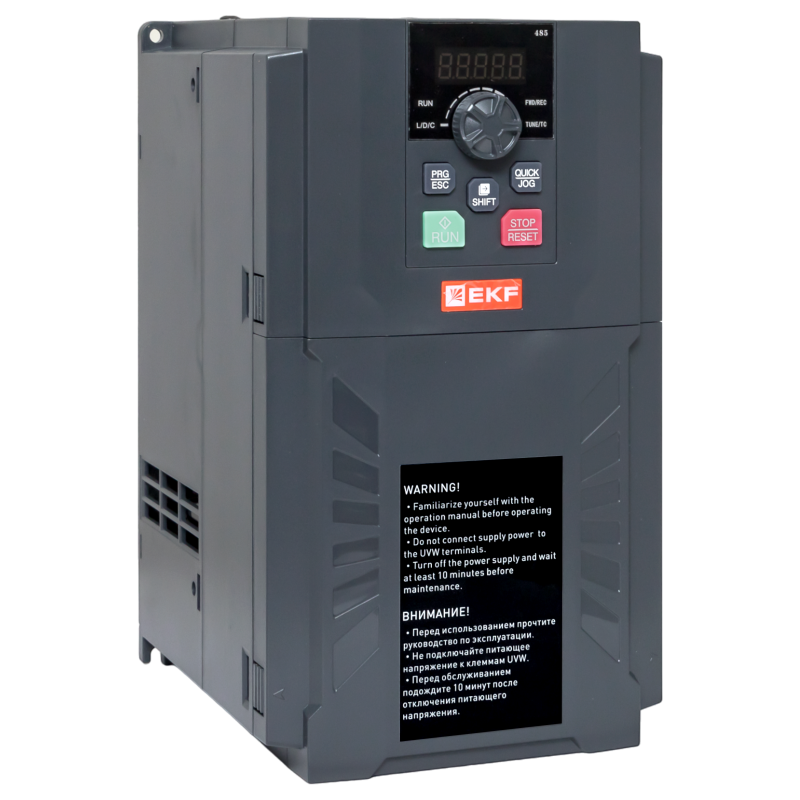

Преобразователь частоты PRO-Drive PD-150-FC-11K-43-B |PD-150-FC-11K-43-B|EKF

Частотный преобразователь PD-150-FC-11K-43-B от EKF предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей мощностью до 11 кВт. Устройство подходит для автоматизации промышленного оборудования, где важна точная управляемость движения - например, на конвейерах, насосах или вентиляторах.

Назначение и область применения

PD-150-FC-11K-43-B используется для управления электродвигателями, требующими изменения частоты вращения в зависимости от технологических задач. Применяется в системах с переменной нагрузкой: транспортировочные линии, системы вентиляции, насосные установки, компрессоры, станки с ЧПУ. Поддержка протокола MODBUS позволяет интегрировать преобразователь в автоматизированные системы контроля.

Технические характеристики

• Сетевое напряжение: 330–450 В, три фазы - работает от промышленной сети без дополнительных трансформаторов;
• Выходная мощность: до 11 кВт - рассчитан на двигатели этого класса;
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами;
• Выходное напряжение: до 400 В - совместим с большинством стандартных промышленных двигателей;
• Тип преобразования: непосредственный - преобразует переменный ток прямо из сети без промежуточного постоянного звена;
• Частота сети: 50/60 Гц - адаптивен к различным сетевым условиям;
• Цифровые входы: 5 шт. - для подключения кнопок, датчиков, сигналов старта/стоп;
• Цифровые выходы: 2 шт. - для сигнализации состояния, управления внешними устройствами;
• Аналоговые входы/выходы: 2/2 - для подключения потенциометров, датчиков давления, температуры или передачи сигналов обратной связи;
• RS-485: 1 порт - для связи с PLC, HMI или SCADA-системой через MODBUS RTU;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка в закрытом щите.

Совместимость и монтаж

PD-150-FC-11K-43-B совместим с трёхфазными асинхронными двигателями напряжением до 400 В. Для монтажа необходима установка в электрощит с принудительной вентиляцией - из-за IP20 нельзя использовать в открытых условиях. Кабель питания и двигатель должны быть экранированными, особенно при длинных линиях - чтобы минимизировать помехи. Подключение проводов выполняется к клеммам L1/L2/L3 (ввод), U/V/W (вывод), а также к клеммам DI, DO, AI/AO согласно схеме в руководстве. Обязательно соблюдать полярность и момент затяжки контактов.

Безопасность и стандарты

PD-150-FC-11K-43-B соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управления) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе в промышленной среде и снижает риск возникновения помех в соседнем оборудовании.

Преимущества

• Широкий диапазон выходной частоты (до 600 Гц) - подходит для высокоскоростных процессов;
• Наличие двух аналоговых каналов - удобно для замкнутых систем управления;
• MODBUS RTU через RS-485 - легко интегрируется в существующую АСУ ТП;
• Пятиканальный цифровой ввод - гибкая настройка логики запуска и аварийной остановки;
• Работа от сети 330–450 В - исключает потребность в повышении напряжения при использовании в промышленных цепях.

Ограничения применения

• Не предназначен для работы вне закрытого электрошкафа - степень защиты IP20 не допускает воздействия пыли, влаги, брызг;
• Не подходит для однофазных двигателей - требует трёхфазного питания;
• Максимальная мощность 11 кВт - не применяется для крупных приводов свыше этого значения;
• Нет встроенного тормозного модуля - для быстрого останова с большой инерцией нужен внешний тормозной резистор;
• Не рекомендован для взрывоопасных зон - отсутствует сертификат ATEX/IECEx.

Примеры использования

• Конвейерная линия - плавный пуск и изменение скорости в зависимости от загрузки;
• Вентиляционная система - регулировка оборотов вентилятора по уровню CO₂ или температуре;
• Насосная станция - поддержание постоянного давления в трубопроводе;
• Фрезерный станок - точная настройка частоты вращения шпинделя для разных материалов;
• Автоматизированная линия упаковки - синхронизация нескольких приводов через MODBUS.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - перепутанные L1-L2-L3 могут вызвать вращение двигателя в обратную сторону;
• Настройте параметры ускорения и замедления - слишком резкий пуск увеличивает механическую нагрузку на привод;
• Используйте экранированные кабели для аналоговых и цифровых сигналов - особенно при прокладке рядом с силовыми линиями;
• При длительной работе на высоких частотах (>400 Гц) контролируйте нагрев двигателя - возможен перегрев из-за повышенных потерь;
• Для сложных систем используйте программное обеспечение EKF для настройки - проще, чем вводить параметры вручную;
• Обязательно укажите посадочный диаметр крепления - он соответствует стандартному размеру для корпусов серии PD-150, но проверьте совместимость с вашим щитом.
