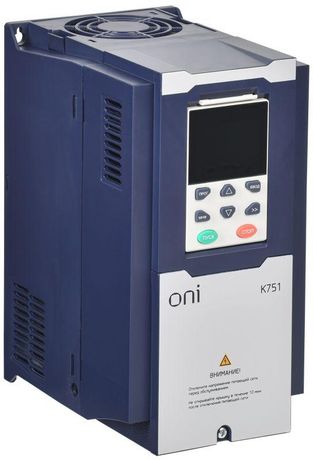

Преобразователь частоты K751 380В 3Ф 7.5-11кВт 17-25А ONI K751-33-75N11TM IEK

Преобразователь частоты 380В 3Ф 7.5-11кВт 17-25А K751 ONI предназначен для точного регулирования скорости трёхфазных электродвигателей мощностью до 11 кВт. Модель K751 ONI сочетает надёжную работу с встроенными тормозными сопротивлениями и интерфейсом Modbus RTU, что делает её удобной для автоматизированных систем на промышленных объектах.

Назначение и область применения

Преобразователь частоты 380В 3Ф 7.5-11кВт 17-25А K751 ONI управляет скоростью и моментом электродвигателей, обеспечивая плавный пуск и точную регулировку оборотов. Он особенно эффективен там, где требуется контроль за движением груза или постоянство технологического процесса.

• Подъёмные механизмы, краны, лифты
• Конвейеры, насосы, вентиляторы
• Оборудование для производства цемента, бумаги, текстиля
• Литьевые машины, красильные установки, полиграфические станки

Технические характеристики

• Напряжение питания: 400 В переменного тока, три фазы
• Номинальная мощность двигателя: 11 кВт (диапазон 7.5–11 кВт)
• Выходной ток: 25 А
• Максимальное выходное напряжение: 483 В
• Максимальная выходная частота: 600 Гц - позволяет работать с высокоскоростными приводами
• Частота сети: 50 / 60 Гц - совместим с сетями России и Европы
• Защита корпуса: IP20 - подходит для установки внутри шкафов, не защищён от воды и пыли снаружи
• Тормозные сопротивления: встроенные - позволяют эффективно тормозить двигатель без внешних компонентов
• Интерфейсы: один порт RS-485 с протоколом Modbus RTU - для подключения к PLC и SCADA-системам
• Управление: ручное (панель), дистанционное (кнопки), через интерфейс - гибкий способ задания параметров
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 380В 3Ф 7.5-11кВт 17-25А K751 ONI рассчитан на подключение к трёхфазному двигателю с номиналом до 11 кВт. Для работы требует стационарной установки в закрытом щите с достаточным охлаждением.

• Подключается к сети 400 В +-10%, соблюдая полярность L1/L2/L3/N/PE
• Выходные клеммы U/V/W - подсоединяются к обмоткам двигателя
• Встроенный тормозной резистор требует подключения только двух проводов - не нужен внешний модуль
• RS-485 используется для связи с контроллером - применяйте экранированный кабель, заземлите экран с одной стороны
• Не допускается установка в условиях повышенной влажности, прямых осадков или температур ниже 0 C без предварительного прогрева

Безопасность и стандарты

Преобразователь частоты 380В 3Ф 7.5-11кВт 17-25А K751 ONI соответствует требованиям безопасности для оборудования класса IP20. Устройство прошло внутренние тесты производителя ONI на соответствие нормам EMC и перегрузочных режимов. Сертификаты CE и RoHS указаны в документации производителя - рекомендуется проверять наличие при поставке.

Преимущества

• Встроенные тормозные сопротивления снижают стоимость системы и упрощают монтаж
• Поддержка Modbus RTU позволяет легко интегрировать устройство в существующую автоматизацию
• LCD-панель управления даёт доступ ко всем параметрам без компьютера - удобно для сервисного обслуживания
• Широкий диапазон частот (до 600 Гц) подходит для высокоскоростных задач - например, шпиндели, центрифуги
• Серия K751 ONI имеет 14 вариантов мощности - можно выбрать аналогичную модель при замене

Ограничения применения

• IP20 - нельзя использовать вне электрошкафа; запрещена установка на открытой площадке или в сырых помещениях
• Не предназначен для взрывоопасных сред - отсутствует взрывозащита Ex
• Максимальная мощность - 11 кВт; для более мощных двигателей требуется другая модель из серии K751
• Требуется принудительное охлаждение при длительной работе на максимальной нагрузке - не забывайте про вентиляцию шкафа
• Не работает с однофазными двигателями - только с трёхфазными

Примеры использования

• На заводе по производству цемента - управление питателем сырья с изменяемой скоростью
• В типографии - регулирование скорости подачи бумаги для точной печати
• На складе - кран-балка с плавным подъёмом и опусканием груза, управляемый через PLC
• На текстильной фабрике - привод намоточной машины с частотой до 500 Гц

Практические советы

• Перед первым запуском обязательно настройте параметры двигателя (номинальный ток, число пар полюсов) - неверные данные вызывают перегрев или отказ
• При использовании тормозного сопротивления следите за его нагревом - при длительной работе возможен перегрев, особенно при частых остановках
• Для удалённого управления используйте выносной пульт или HMI-терминал - это повышает безопасность оператора
• Проверьте посадочные размеры перед установкой - K751 ONI имеет стандартизированную раму, совместимую со многими шкафами IEK
• Запишите все параметры после настройки - они сохранятся при отключении питания, но потеря данных возможна при сбоях в сети
