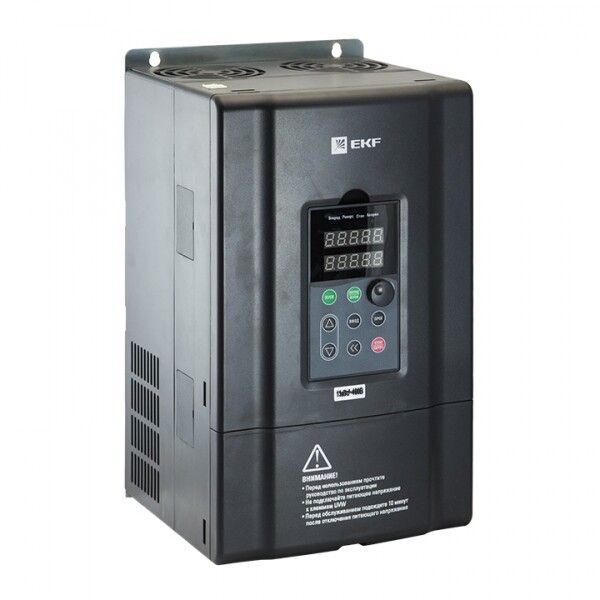

Преобразователь частоты 11/15кВт 3х400В VECTOR-100 EKF PROxima | VT100-011-3B

Преобразователь частоты 11/15 киловатт 3х400 вольт VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах автоматизации. Модель VECTOR-100 PROxima обеспечивает энергосбережение за счёт адаптивного управления нагрузкой и подходит для установки в шкафах с IP20.

Назначение и область применения

Преобразователь частоты 11/15 киловатт 3х400 вольт VECTOR-100 PROxima используется для управления скоростью вращения электродвигателей в ответ на изменения технологических требований - например, при изменении давления, температуры или расхода среды. Применяется в системах вентиляции, насосных станциях, конвейерах, компрессорах и другом оборудовании, где требуется плавный запуск и стабильная работа.

Подходит для промышленных и жилых зон согласно нормативным требованиям. Работает в условиях, соответствующих климатическому исполнению УХЛ4 - то есть при перепадах температур и повышенной влажности, характерных для неотапливаемых помещений.

Технические характеристики

• Номинальная мощность: 11 кВт (максимальная - 15 кВт)
• Номинальное напряжение питания: 400 В переменного тока, 50/60 Гц
• Выходное напряжение: до 400 В
• Номинальный выходной ток: 25 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Работа в четырёх квадрантах: да - поддерживает рекуперацию энергии при торможении
• Встроенное тормозное сопротивление: да - исключает необходимость внешнего тормозного модуля при малой и средней мощности
• Интерфейсы связи: один порт RS-485 - для подключения к PLC, HMI или SCADA
• Цифровые входы: 5 - для сигналов старта, останова, переключения скоростей
• Цифровые выходы: 4 - для сигнализации состояния, аварий, готовности
• Аналоговые входы/выходы: 2/2 - для подключения датчиков давления, температуры или управления по аналоговому сигналу
• Максимальное сечение кабеля: 25 мм2 - для силовых и управляющих цепей
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, не предназначена для открытой установки
• Способ задания параметров: ручной (панель), дистанционный (кнопки), через интерфейс (RS-485)
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводящий
• Гарантия: 36 месяцев
• Соответствие стандартам: ТР ТС 004/2011 (безопасность низковольтного оборудования)

Совместимость и монтаж

Преобразователь частоты 11/15 киловатт 3х400 вольт VECTOR-100 PROxima монтируется на DIN-рейку или монтажную плату внутри распределительного шкафа. Для правильной работы необходимо соблюдать минимальные зазоры вокруг устройства - минимум 50 мм сверху и снизу для теплоотвода.

Не требует специальных условий монтажа, кроме обязательного заземления и использования кабелей с сечением до 25 мм2. Подключение силовых клемм - L1/L2/L3, U/V/W; контрольные - X1–X4. Все соединения должны выполняться с учётом механической прочности и изоляции.

Совместим с большинством трёхфазных асинхронных двигателей до 11 кВт. Напряжение питания должно быть стабильно в пределах +-10%. Относительная симметрия сети допускается до 15%, что делает устройство устойчивым к перекосам фаз.

Безопасность и стандарты

Преобразователь частоты 11/15 киловатт 3х400 вольт VECTOR-100 PROmina сертифицирован по ТР ТС 004/2011 - это гарантия соответствия требованиям безопасности для оборудования, используемого на территории ЕАЭС. Устройство имеет класс защиты IP20, поэтому не может использоваться во влажных или пыльных местах без дополнительной защиты шкафа.

Функция торможения с встроенным сопротивлением снижает риск перегрузки сети при остановке двигателя. Автоматическая диагностика внутренних параметров предотвращает повреждение при перегреве, перегрузке или потере фазы.

Преимущества

• Встроенное тормозное сопротивление экономит место и стоимость системы
• Работа в четырёх квадрантах позволяет использовать энергию торможения - особенно важно в лифтах, подъёмниках, конвейерах с грузом
• Широкий диапазон частот (до 600 Гц) - подходит для высокоскоростных задач, таких как шпиндели, центрифуги
• Наличие RS-485 и двух аналоговых каналов - легко интегрируется в существующую автоматизированную систему
• Энергосберегающий режим снижает затраты на электроэнергию до 30% по сравнению с постоянной работой двигателя
• Гарантия 3 года - выше среднего для рынка

Ограничения применения

• IP20 - нельзя устанавливать вне закрытого шкафа, даже в помещениях с контролируемой средой
• Нет интерфейсов Industrial Ethernet, PROFINET, USB - не подходит для современных сетевых решений без дополнительных модулей
• Максимальная мощность 15 кВт - не подходит для крупногабаритных приводов (например, вентиляторов >15 кВт)
• Только три фазы - не работает с однофазными сетями
• Нет встроенного фильтра гармоник - при чувствительном оборудовании рядом может потребоваться внешний фильтр

Примеры использования

• Вентиляционные системы - регулировка оборотов вентиляторов в зависимости от температуры воздуха
• Насосные станции - плавный пуск и поддержание давления воды
• Конвейеры - изменение скорости перемещения в зависимости от загрузки
• Компрессоры - выключение при достижении нужного давления вместо постоянной работы
• Центрифуги и шпиндельные станки - высокочастотное управление (до 600 Гц)

Практические советы

• Выбирая преобразователь частоты 11/15 киловатт 3х400 вольт VECTOR-100 PROxima, проверьте соответствие номинала двигателя - он не должен превышать 11 кВт при длительной работе
• Для надёжной работы в условиях нестабильного напряжения установите входной фильтр или стабилизатор
• Настройте параметры торможения - если двигатель часто останавливается, увеличьте время замедления, чтобы снизить тепловую нагрузку на встроенное сопротивление
• Используйте RS-485 для удалённого мониторинга - можно подключить к HMI или SCADA без дополнительных проводов
• При монтаже в шкафу оставьте свободное пространство для вентиляции - перегрев сокращает срок службы
• Запрещено подключать к этому преобразователю синхронные двигатели или двигатели с энкодером - он не поддерживает векторное управление
