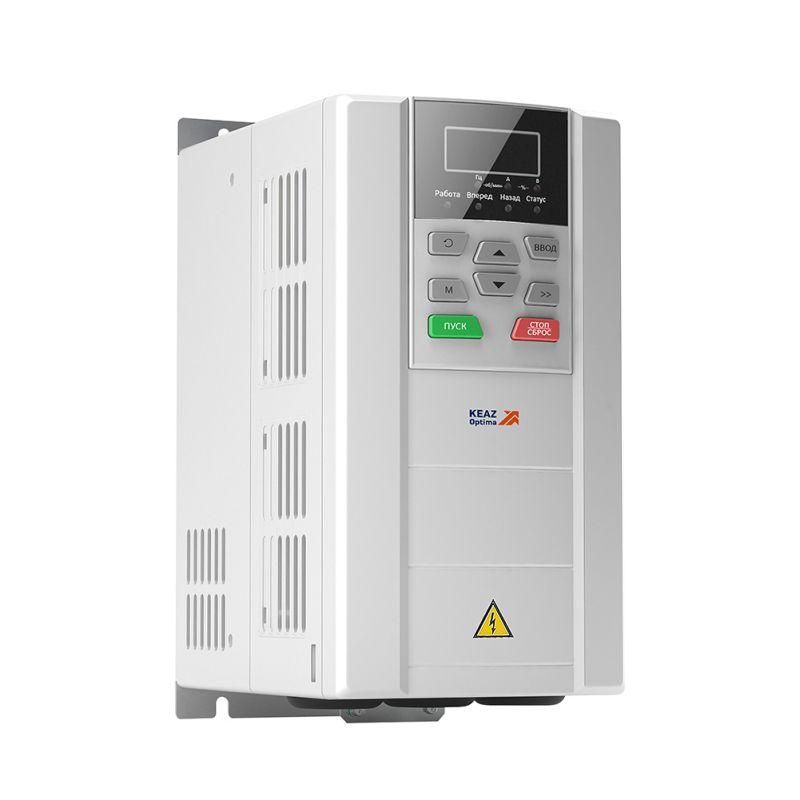

Преобразователь частоты OptiCore A300-11K-Н7К5-380-0-Т |342659| КЭАЗ

Преобразователь частоты A300-11K-Н7К5-380-0-Т от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Модель рассчитана на работу в промышленных условиях с сетью 380 В и обеспечивает управление нагрузкой до 11 кВт. Артикул 342659 соответствует серийному решению OptiCore A300, подходящему для автоматизации технологических процессов.

Назначение и область применения

Преобразователь частоты A300-11K-Н7К5-380-0-Т используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для управления насосами, вентиляторами, компрессорами, конвейерами, станками и другим оборудованием, где важна точная скорость вращения. Применяется в пищевой, химической, металлургической и машиностроительной отраслях. Может работать как в разомкнутых, так и в замкнутых системах управления с обратной связью по скорости.

Технические характеристики

• Номинальная мощность: 11 кВт
• Номинальный ток: 21 А
• Сетевое напряжение: 380 В (трёхфазное)
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Тип преобразования: U-преобразователь напряжения - формирует переменное напряжение с изменяемой частотой
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытом щите
• Интерфейс связи: RS-485 - возможность подключения к системам автоматизации и контроллерам
• Подключение к ПК: да - через адаптер можно настраивать параметры с компьютера
• Способ задания параметров: ручной - настройка осуществляется через кнопки на лицевой панели

Совместимость и монтаж

Преобразователь частоты A300-11K-Н7К5-380-0-Т совместим с трёхфазными асинхронными и синхронными двигателями мощностью до 11 кВт. Для монтажа требуется свободное место в распределительном шкафу с достаточным охлаждением. Устанавливается вертикально, с зазором минимум 100 мм сверху и снизу для теплоотвода. Подключаются три фазы питания L1/L2/L3 и три выхода U/V/W к двигателю. Обязательно соблюдать полярность и использовать кабели сечением не менее 4 мм2 для входа и выхода. Наличие интерфейса RS-485 позволяет подключить устройство к PLC или SCADA-системам.

Безопасность и стандарты

Преобразователь частоты A300-11K-Н7К5-380-0-Т соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешних воздействий - поэтому корпус должен находиться внутри электрощита. Все соединения должны выполняться с использованием изолированных клемм и с соблюдением правил электромонтажа.

Преимущества

• Высокая точность регулирования частоты до 600 Гц - подходит для задач, требующих быстрого изменения скорости
• Гибкая настройка через ручной интерфейс и ПК - удобно для диагностики и обслуживания
• Универсальная совместимость с различными типами двигателей - снижает необходимость в специализированном оборудовании
• Интеграция с промышленными сетями через RS-485 - легко встраивается в существующую автоматизацию

Ограничения применения

• Не допускается установка вне закрытого шкафа - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Не подходит для работы в условиях повышенной влажности, перепадов температур ниже 0C или выше +50C без принудительного охлаждения
• Не имеет встроенного фильтра EMI - при чувствительных системах может потребоваться внешний фильтр помех
• Настройка только ручная - отсутствуют предустановленные профили или автономные алгоритмы управления

Примеры использования

• Конвейерная лента в пищевом цехе - плавный запуск и регулирование скорости для равномерной подачи продуктов
• Вентиляционная система в производственном помещении - изменение оборотов в зависимости от уровня CO₂
• Циркулярный станок - точная настройка скорости реза под материал
• Насосная установка - энергосбережение за счёт снижения оборотов при малой нагрузке

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя и преобразователя - мощность двигателя не должна превышать 11 кВт
• Используйте кабели с экранированием для сигнальных линий RS-485 - это снизит влияние электромагнитных помех
• При работе в условиях высокой температуры окружающей среды предусмотрите дополнительную вентиляцию шкафа
• Для удалённой настройки используйте ПК с программным обеспечением от КЭАЗ - это ускоряет диагностику и сохраняет параметры
• Обязательно выполните заземление корпуса преобразователя A300-11K-Н7К5-380-0-Т - это гарантирует безопасность персонала
