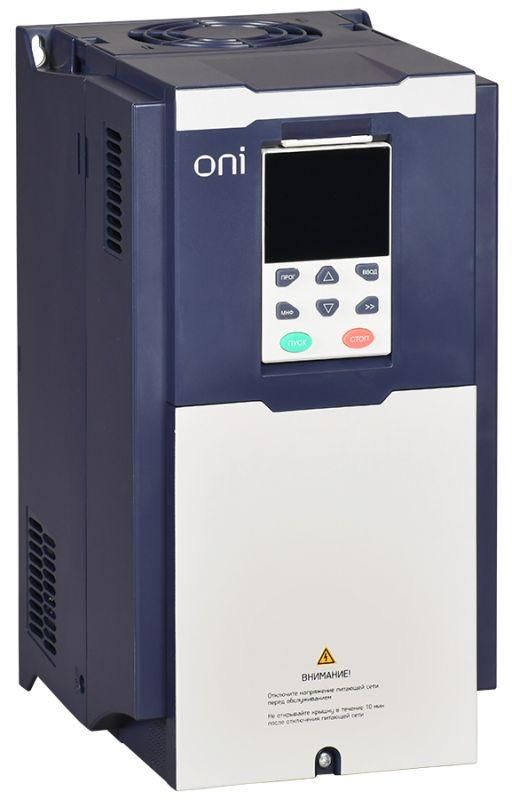

Преобразователь частоты K750 380В 3Ф 11-15кВт 25-32А со встроенным тормозом ONI - K750-33-1115TM IEK

Преобразователь частоты ONI (IEK) k750-33-1115tm - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 11 кВт, оснащённое встроенным тормозным сопротивлением. Подходит для промышленного оборудования, где требуется надёжное управление движением и быстрая остановка.

Назначение и область применения

Преобразователь частоты k750-33-1115tm предназначен для управления двигателями на базе 380 В переменного тока. Он обеспечивает плавный запуск, изменение скорости вращения и эффективную торможение за счёт встроенного тормозного сопротивления. Применяется в системах с высокой динамикой: конвейерах, насосах, компрессорах, лифтах, подъёмниках, станках с ЧПУ и других устройствах, требующих точного контроля момента и скорости.

Технические характеристики

• Сетевое напряжение: 380 В, три фазы
• Номинальная выходная мощность: 11 кВт
• Номинальный выходной ток: 32 А
• Максимальное выходное напряжение: 483 В
• Максимальная выходная частота: 600 Гц
• Частота входной сети: 50/60 Гц
• Тип преобразования: непосредственный (AC–AC)
• Встроенное тормозное сопротивление: да - позволяет быстро останавливать двигатель без внешних элементов
• Степень защиты: IP20 - подходит для установки внутри шкафа, не предназначена для открытой среды
• Интерфейсы управления: ручная панель, дистанционное управление, поддержка Modbus RTU через RS-485
• Количество портов RS-485: один
• Дисплей: LCD с интуитивным меню для настройки параметров
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI k750-33-1115tm совместим с большинством трёхфазных асинхронных двигателей мощностью до 11 кВт. Для монтажа требуется установка в закрытом электрощите с хорошей вентиляцией из-за класса защиты IP20. Кабели питания и двигателя должны соответствовать току 32 А и иметь достаточное сечение. Подключение к сети - L1/L2/L3/N/PE; к двигателю - U/V/W. Тормозное сопротивление уже встроено - внешнее не требуется, но необходимо соблюдать рекомендации по его тепловой нагрузке при частом торможении.

Безопасность и стандарты

Преобразователь частоты k750-33-1115tm соответствует требованиям безопасности для промышленного оборудования. Устройство допущено к применению в промышленной зоне. Все функции защиты (перегрев, перегрузка, короткое замыкание, потеря фазы) реализованы программно. Работает в соответствии с международными нормами IEC 61800-5-1.

Преимущества

• Встроенное тормозное сопротивление снижает стоимость системы и упрощает монтаж
• Поддержка Modbus RTU позволяет легко интегрировать устройство в автоматизированные системы
• LCD-панель с понятным меню ускоряет настройку без компьютера
• Высокая максимальная частота (600 Гц) подходит для высокоскоростных задач
• Векторное управление обеспечивает точный момент даже на малых оборотах

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает контакт с пылью, влагой и брызгами
• Не рассчитан на длительную работу на пределе мощности (более 11 кВт); при перегрузке возможны аварийные отключения
• Тормозное сопротивление выделяет тепло - при частом торможении (>10 циклов/час) необходима проверка температурного режима
• Не поддерживает Ethernet или PROFINET - для сложных сетевых решений потребуются дополнительные модули

Примеры использования

• Лифты и подъёмники - плавный пуск и точная остановка с помощью встроенного тормоза
• Конвейеры на пищевых и фармацевтических производствах - регулировка скорости по технологическим требованиям
• Циркулярные пилы и токарные станки - высокая частота (до 600 Гц) для точной обработки материалов
• Вентиляторы и насосы в системах ЖКХ - энергосбережение за счёт изменения скорости в зависимости от нагрузки

Практические советы

• Выбирайте преобразователь частоты k750-33-1115tm, когда нужна комбинация мощности 11 кВт + встроенный тормоз - экономьте место и деньги
• Перед первым запуском обязательно настройте параметры двигателя (номинальный ток, число пар полюсов) через LCD-меню
• При работе с длинными кабелями к двигателю (более 50 м) используйте фильтры dV/dt, чтобы избежать повреждения изоляции обмоток
• Для удалённого управления подключите PLC через RS-485 - протокол Modbus хорошо документирован и поддерживается большинством контроллеров
• Не забудьте про вентиляцию шкафа - нагрев тормозного сопротивления требует свободного доступа воздуха
