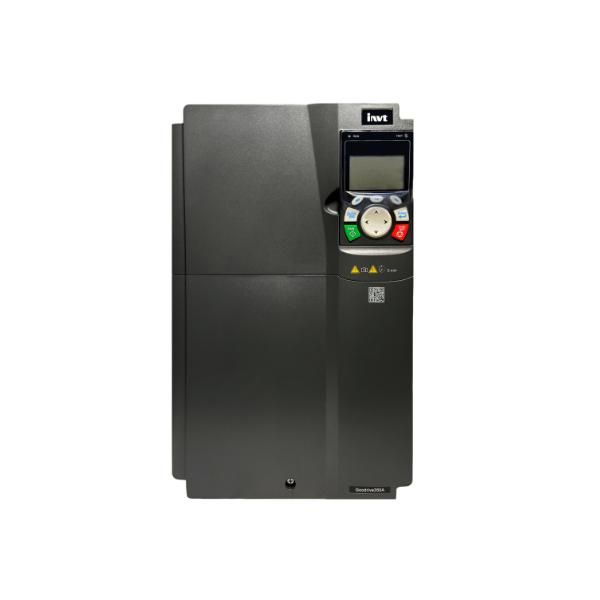

Преобразователь частоты GD350A-011G/015P-4 11/15кВт 380В INVT 90001-03685

Преобразователь частоты GD350A-011G/015P-4 11/15 кВт 380В от INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя, обеспечивая точный контроль момента и энергоэффективность в промышленных системах.

Назначение и область применения

Преобразователь частоты GD350A-011G/015P-4 11/15 кВт 380В управляет работой электродвигателей, изменяя частоту и напряжение питания. Это позволяет плавно запускать и останавливать оборудование, снижать перегрузки и экономить электроэнергию. Подходит для насосов, вентиляторов, компрессоров, конвейеров и других механизмов с переменной нагрузкой.

Технические характеристики

• Мощность: 11 кВт (для генераторного режима G) / 15 кВт (для насосного и вентиляторного режима P)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: до 400 Гц
• Защита корпуса: IP20 (внутренняя установка)
• Управление: V/F и Sensorless Vector (без датчика)
• Перегрузочная способность: 120% на 60 секунд

Совместимость и монтаж

GD350A-011G/015P-4 11/15 кВт 380В совместим с большинством трёхфазных асинхронных двигателей мощностью до 15 кВт. Для монтажа требуется свободное место в шкафу с хорошей вентиляцией. Кабели питания и двигателя должны быть защищены от помех - используйте экранированные провода и заземлите корпус согласно нормам. Выходные клеммы рассчитаны на медные жилы сечением 4–16 мм2. Установка возможна только вертикально, без переворотов.

Безопасность и стандарты

Преобразователь частоты GD350A-011G/015P-4 11/15 кВт 380В соответствует требованиям EN 61800-5-1 и IEC 61800-3. Обладает функциями защиты от перегрева, переполнения тока, потери фазы и замыкания на землю. Автоматически отключается при аварийных ситуациях.

Преимущества

• Работает в двух режимах: G (универсальный) и P (для насосов и вентиляторов) - оптимизирует эффективность под задачу
• Стабильная работа даже при колебаниях сети благодаря широкому допуску входного напряжения
• Интегрированный PID-регулятор упрощает автоматическое управление давлением или уровнем
• Простая настройка через кнопки на лицевой панели без необходимости программирования

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - класс защиты IP20 исключает использование вне закрытых шкафов
• Не поддерживает внешние энкодеры - для точного позиционирования нужен другой модельный ряд
• Запрещено подключение однофазных двигателей - только трёхфазные
• Не рекомендован для длительной работы на минимальных оборотах без принудительного охлаждения двигателя

Примеры использования

• Водонагревательная система: регулирует скорость насоса в зависимости от температуры воды
• Производственный конвейер: плавно меняет скорость при смене партии продукции
• Вентиляция цеха: адаптирует мощность вентилятора к уровню загазованности
• Компрессор воздуха: снижает потребление энергии при низком спросе

Практические советы

• Выбирайте режим P, если устройство управляет насосом или вентилятором - он лучше адаптирован под такие нагрузки
• Проверьте посадочные размеры перед установкой - GD350A-011G/015P-4 11/15 кВт 380В имеет стандартную глубину 220 мм
• Обязательно подключите тормозной резистор, если двигатель часто останавливается под нагрузкой
• Настройте параметры ускорения и замедления - слишком быстрый старт вызывает скачки тока
• При первом запуске выполните автонастройку двигателя - это повысит точность управления моментом
