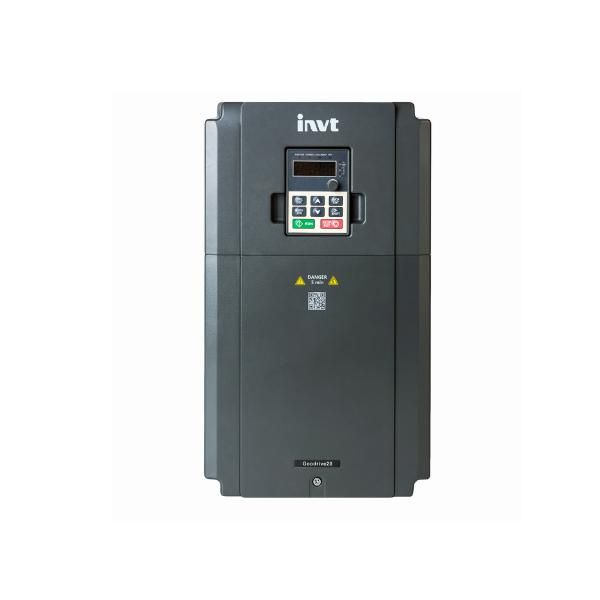

Преобразователь частоты GD20-011G-4 11кВт 380В INVT 90001-01325

Преобразователь частоты 11кВт 380В GD20-011G-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и других механизмов на базе 380 В.

Назначение и область применения

Преобразователь частоты 11кВт 380В GD20-011G-4 INVT используется для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно изменять частоту напряжения, подаваемого на двигатель, что снижает механические нагрузки и уменьшает потребление электроэнергии. Применяется в системах автоматизации: воздушные и водяные насосы, вентиляционные установки, конвейеры, компрессоры, станки с ЧПУ.

Технические характеристики

• Мощность: 11 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Рабочий ток: около 24 А (номинальный выходной ток для 11 кВт)
• Защита корпуса: IP20 (внутренняя установка, без защиты от воды и пыли)
• Контроллер: V/F и векторный режим управления
• Поддержка входов/выходов: аналоговые и дискретные сигналы для внешнего управления

Совместимость и монтаж

Преобразователь частоты 11кВт 380В GD20-011G-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 11 кВт. Для подключения требуется трёхфазная сеть 380 В +-10%. Клеммы L1/L2/L3 - для входа сети, U/V/W - для выхода к двигателю. Обязательно соблюдайте полярность и используйте автоматический выключатель с характеристикой C или D перед преобразователем. Монтаж допускается только в закрытом щите с хорошей вентиляцией. Не устанавливайте рядом с источниками тепла или вибраций.

Безопасность и стандарты

Преобразователь частоты 11кВт 380В GD20-011G-4 INVT соответствует требованиям международных норм EMC и безопасности IEC 61800-5-1. Устройство имеет встроенную защиту от перегрузки, перепадов напряжения, перегрева и короткого замыкания. Наличие функции быстрого торможения требует обязательного подключения тормозного резистора при высоких инерционных нагрузках.

Преимущества

• Экономия энергии за счёт адаптивного режима работы двигателя
• Плавный запуск и остановка - снижают износ механических элементов
• Простая настройка через кнопки на лицевой панели
• Стабильная работа даже при колебаниях сетевого напряжения
• Интеграция с системами автоматизации через цифровые и аналоговые интерфейсы

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах
• Не рассчитан на работу вне помещений - класс защиты IP20 исключает контакт с влагой и пылью
• Не подходит для однофазных двигателей или постоянного тока
• При длительной работе на малых оборотах возможен перегрев двигателя - требуется принудительное охлаждение
• Требуется обязательное заземление и использование фильтров EMI при чувствительной аппаратуре поблизости

Примеры использования

• Насосная станция водоснабжения - преобразователь частоты 11кВт 380В GD20-011G-4 INVT поддерживает давление, меняя скорость насоса в зависимости от расхода
• Вентиляционная система в цеху - устройство снижает обороты в ночное время, экономя энергию
• Ленточный конвейер на пищевом производстве - плавный пуск предотвращает проскальзывание и повреждение груза

Практические советы

• Перед первым запуском проверьте правильность подключения к двигателю - неверная фазировка вызывает вращение в обратную сторону
• Настройте параметры ускорения и замедления - слишком резкие изменения увеличивают нагрузку на привод
• Если двигатель работает долго на низких оборотах, установите отдельный вентилятор охлаждения
• Для сложных задач используйте программатор INVT или ПК с ПО для детальной настройки алгоритмов
• Заменяйте фильтры и чистите радиаторы каждые 6–12 месяцев - особенно в пыльных условиях
• Убедитесь, что посадочные размеры устройства подходят под ваш шкаф - габариты преобразователя 11кВт 380В GD20-011G-4 INVT составляют 220×180×150 мм
