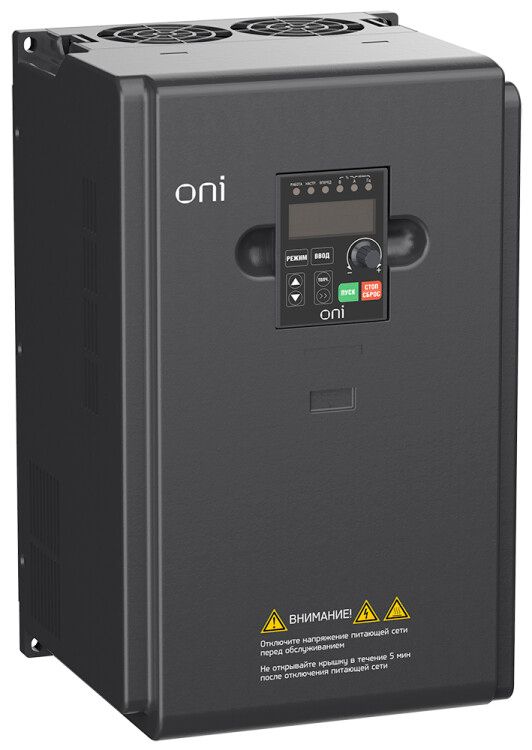

Преобразователь частоты A150 380В 3Ф 15кВт 17А со встроенным тормозным модулем ONI - A150-33-15T IEK

Преобразователь частоты ONI A150-33-15T - устройство для регулирования скорости трёхфазного двигателя мощностью до 15 кВт с встроенным тормозным модулем. Подходит для промышленных и коммерческих систем, где требуется точное управление двигателем и эффективное торможение, например - в вентиляции, дымососах и конвейерах.

Назначение и область применения

Преобразователь частоты ONI A150-33-15T предназначен для управления асинхронными электродвигателями переменного тока. Он позволяет плавно изменять скорость вращения двигателя, снижая энергопотребление и износ оборудования. Особенно эффективен в системах, где важна точная настройка оборотов - например, в вентиляционных установках, дымососах до 15 кВт, насосах и конвейерах. Благодаря встроенному тормозному модулю, устройство обеспечивает безопасное и быстрое замедление нагрузки без внешних компонентов.

Технические характеристики

• Сетевое напряжение: 380 В, три фазы
• Номинальная мощность двигателя: 15 кВт
• Выходной ток: 32 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Частота сети: 50/60 Гц - совместим с европейскими и международными сетями
• Тип преобразования: непосредственный - преобразует входную частоту без промежуточного постоянного тока
• Встроенный тормозной модуль - обеспечивает торможение без внешнего сопротивления
• Интерфейс связи: Modbus RTU - возможность интеграции в автоматизированные системы
• Управление: через кнопки на лицевой панели, дистанционно или по протоколам
• Степень защиты: IP20 - подходит для установки внутри шкафов, не предназначено для открытых площадок
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI A150-33-15T рассчитан на подключение к трёхфазному двигателю с напряжением 380–400 В. Для работы необходима трёхфазная сеть 380 В +-10%. Устройство имеет клеммы для подключения питания, двигателя и сигнальных цепей. Монтаж допускается только в закрытых электрошкафах с хорошей вентиляцией - степень защиты IP20 исключает использование на открытом воздухе или в условиях повышенной запылённости. Кабели питания и управления следует прокладывать раздельно, чтобы минимизировать помехи. Подключение к Modbus осуществляется через два провода (A/B), требуются терминаторы на конце линии при наличии нескольких устройств.

Безопасность и стандарты

Преобразователь частоты ONI A150-33-15T соответствует требованиям безопасности для промышленного оборудования. Обеспечивает защиту от перегрузки, перегрева, короткого замыкания и потери фазы. Наличие встроенного тормозного модуля снижает риск аварийного выброса энергии при остановке. Все функции управления реализованы в соответствии с нормами IEC 61800-5-1. Устройство не содержит взрывозащищённых элементов - не применяется во взрывоопасных средах.

Преимущества

• Встроенный тормозной модуль экономит место и снижает стоимость системы - не нужен внешний резистор
• Поддержка Modbus позволяет легко интегрировать в SCADA и PLC-системы
• Широкий диапазон частот (до 600 Гц) - подходит для высокоскоростных задач
• Гибкое управление: можно задавать параметры как с панели, так и удалённо
• Компактные габариты - удобен для установки в ограниченном пространстве

Ограничения применения

• Не работает от однофазной сети - требует трёхфазного питания 380 В
• Защита IP20 - нельзя использовать вне шкафа, в сыром или пыльном помещении
• Отсутствие порта RS-485 - невозможно подключить несколько устройств по последовательной шине без дополнительных адаптеров
• Не предназначен для работы с синхронными двигателями или серводвигателями
• Максимальная мощность - 15 кВт; для более мощных двигателей требуется другая модель

Примеры использования

• Вентиляция в офисных зданиях - плавное регулирование воздушного потока
• Дымососы в малых котельных - контроль скорости при пожарной ситуации
• Ленточные конвейеры на пищевых производствах - точная выдержка скорости перемещения
• Циркуляционные насосы в системах отопления - снижение расхода энергии ночью

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Настройте параметры торможения (время и уровень) в зависимости от инерции нагрузки - слишком быстрое торможение вызывает перенапряжение
• Обязательно используйте входной реактор, если питание проходит через длинный кабель или есть много других потребителей - это снизит импульсные помехи
• При работе с Modbus убедитесь, что адрес устройства уникален в сети и установлены правильные битрейты (обычно 9600 или 19200 бод)
• Не открывайте корпус во время работы - даже после отключения внутренние конденсаторы могут сохранять опасное напряжение до 5 минут
