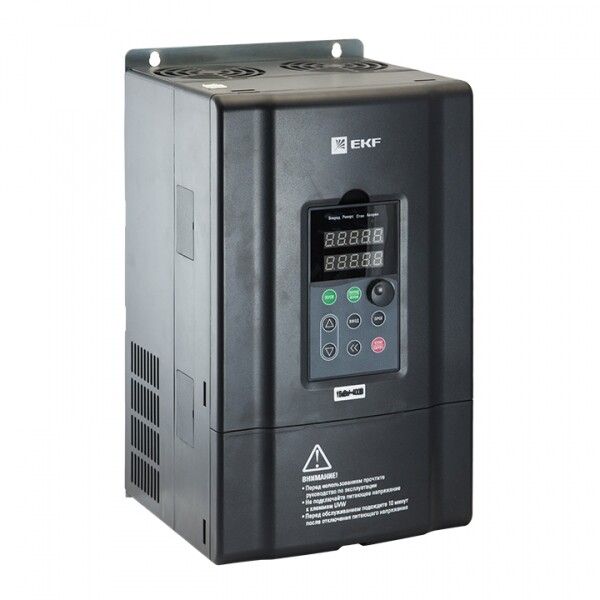

Преобразователь частоты 15/18кВт 3х400В VECTOR-100 EKF PROxima | VT100-015-3B

Преобразователь частоты 15/18 киловатт 3х400 вольт VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах автоматизации. Благодаря встроенному тормозному сопротивлению и работе в четырёх квадрантах, устройство подходит для задач с динамическими нагрузками, а его компактный монтаж на плату упрощает интеграцию в шкафы управления.

Назначение и область применения

Преобразователь частоты VECTOR-100 PROxima используется для управления скоростью вращения электродвигателей мощностью до 15 кВт (кратковременно - до 18 кВт). Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ и других устройствах, где требуется плавный пуск, стабильная скорость или рекуперация энергии.

Подходит для установки в промышленных цехах, логистических комплексах, ЖКХ и коммерческих объектах. Климатическое исполнение УХЛ4 допускает эксплуатацию в помещениях с умеренным температурным режимом и повышенной влажностью.

Технические характеристики

• Номинальная мощность: 15 кВт / максимальная: 18 кВт
• Напряжение питания и выхода: 3×400 В +-15%
• Выходной ток: 32 А
• Частота сети: 50/60 Гц, допустимое отклонение +-15%
• Максимальная выходная частота: 600 Гц
• Тип преобразования: с непосредственной связью (без промежуточного звена постоянного тока)
• Работа в четырёх квадрантах: да - поддерживает торможение и возврат энергии в сеть
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, требует установки в закрытый шкаф
• Встроенное тормозное сопротивление: есть - позволяет эффективно тормозить двигатель без внешнего модуля
• Аналоговые входы: 2 (для сигналов 0–10 В или 4–20 мА)
• Цифровые входы: 5 (для команд пуск/стоп, изменение направления и др.)
• Цифровые выходы: 4 (сигналы состояния, аварий, готовности)
• Интерфейсы: 1 порт RS-485 с поддержкой Modbus RTU
• Способ задания параметров: ручной (через кнопки), дистанционный (по проводам), через интерфейс
• Максимальное сечение кабеля: 25 мм2 (для силовых и управляющих цепей)
• Материал корпуса: пластик
• Гарантия: 3 года
• Соответствие нормам: ТР ТС 004/2011 (безопасность низковольтного оборудования)

Совместимость и монтаж

VECTOR-100 PROxima монтируется на DIN-рейку или крепится на монтажную плату внутри электрощита. Для подключения используются клеммы с зажимами под кабель до 25 мм2. Подключение силовой цепи - L1/L2/L3/N (питание), U/V/W (выход к двигателю). Управление осуществляется через дискретные входы и аналоговые сигналы.

Интерфейс RS-485 позволяет подключить преобразователь к PLC, HMI или SCADA-системе. Для работы с Modbus-RTU необходима правильная адресация и настройка битрейта (обычно 9600–115200 бод).

Не требует внешнего тормозного резистора благодаря встроенному элементу, что экономит место в щите. Выносной дисплей (при наличии опционального модуля) упрощает контроль параметров без вскрытия шкафа.

Безопасность и стандарты

Преобразователь соответствует требованиям ТР ТС 004/2011 - нормам безопасности для оборудования, работающего при напряжении до 1000 В переменного тока. Защита IP20 исключает случайное прикосновение к токоведущим частям, однако сам прибор не защищён от пыли и влаги - обязательно монтировать в закрытый шкаф с классом защиты не ниже IP54.

Преимущества

• Пусковой момент до 150% при 0,5 Гц - обеспечивает надёжный запуск тяжёлых механизмов без скачков тока
• Перегрузка до 150% в течение 60 сек - выдерживает кратковременные перегрузки на валу двигателя
• Работа в четырёх квадрантах - позволяет использовать энергию торможения, снижая расход электроэнергии на 30% и более
• Встроенный тормозной резистор - исключает необходимость внешней доработки системы
• Modbus RTU - легко интегрируется в современные системы автоматизации
• Гибкая настройка - параметры можно менять с панели, по проводам или удалённо через интерфейс

Ограничения применения

• Не предназначен для установки вне закрытого шкафа из-за степени защиты IP20
• Не работает с однофазными двигателями - только с трёхфазными асинхронными
• Максимальная частота 600 Гц - недостаточна для высокоскоростных шпинделях (например, сверлильных станков с частотой >1000 Гц)
• Нет встроенного фильтра EMC - при чувствительном оборудовании рядом может потребоваться внешний фильтр
• Не рассчитан на длительную работу на 18 кВт - это предельная кратковременная мощность, основная - 15 кВт

Примеры использования

• Вентиляция в производственных цехах - плавное регулирование оборотов в зависимости от температуры
• Конвейерная линия - точная синхронизация скоростей нескольких приводов
• Насосная станция - автоматическая поддержка давления в трубопроводе
• Шнековый питатель - пуск под нагрузкой с высоким моментом
• Элеваторы и подъёмники - торможение с рекуперацией энергии

Практические советы

• Выбирайте кабель сечением не менее 10 мм2 для подвода питания и 6–10 мм2 для выхода к двигателю - проверьте соответствие по току и длине линии
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) используйте фильтры dV/dt или синусоидальные фильтры для защиты изоляции обмоток
• Настройте параметры торможения (время и уровень) в соответствии с инерцией механизма - слишком быстрое торможение вызывает перенапряжение
• Для дистанционного управления подключите кнопки пуск/стоп к цифровым входам через герметичные контакты - избегайте помех от силовых цепей
• Зарегистрируйте серийный номер и сохраните прошивку - при сбросе настроек восстановить конфигурацию можно через PC-софт EKF
• Убедитесь, что напряжение сети не падает ниже 340 В - при отклонении больше 15% возможны отказы или ограничение мощности
