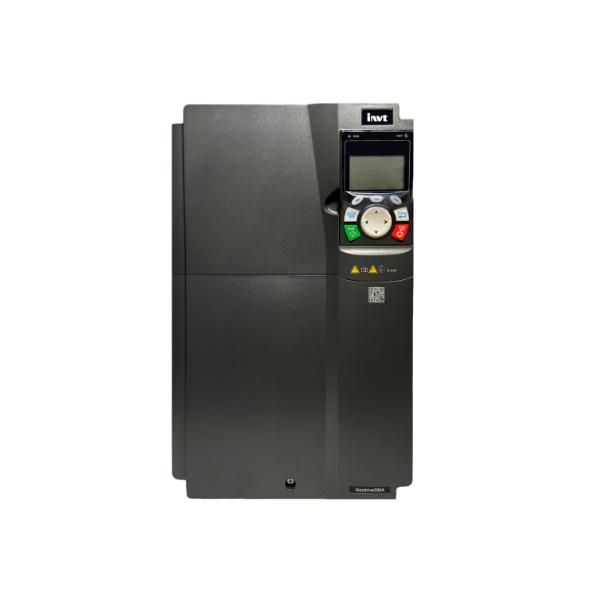

Преобразователь частоты GD350A-018G/022P-4 18.5 кВт 380 В INVT 90001-03750

Преобразователь частоты GD350A-018G/022P-4 18/22 кВт 380 В от INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей мощностью до 22 кВт. Устройство обеспечивает точный контроль оборотов, снижает потребление энергии и защищает двигатель от перегрузок - идеально подходит для промышленного оборудования, работающего в режиме переменной нагрузки.

Назначение и область применения

Преобразователь частоты GD350A-018G/022P-4 18/22 кВт 380 В преобразует постоянную частоту сети 50 Гц в переменную, позволяя плавно управлять скоростью двигателя. Это особенно важно там, где требуется изменение производительности в зависимости от технологических задач - например, на насосах, вентиляторах, конвейерах, компрессорах и станках с ЧПУ.

Технические характеристики

• Мощность: 18 кВт (для генераторного режима G) / 22 кВт (для насосного/вентиляторного режима P)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: 0–400 Гц
• Рабочий ток: до 38 А (при 22 кВт)
• Степень защиты корпуса: IP20 (внутренняя установка)
• Управление: V/F, SVPWM, векторное управление без датчика
• Количество входов/выходов: 6 дискретных входа, 2 аналоговых входа, 1 выход реле
• Интерфейсы: RS-485 (Modbus RTU)
• Температурный диапазон: –10…+50 C

Совместимость и монтаж

GD350A-018G/022P-4 18/22 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей до 22 кВт. Для подключения требуются:

• Трёхфазный ввод 380 В с автоматическим выключателем (минимально 40 А)
• Защита от перегрузки двигателя - рекомендуется использовать тепловое реле
• Заземление обязательно - клемма PE должна быть надёжно соединена с контуром заземления
• Кабели питания и управления должны быть экранированными, с расстоянием между силовыми и слаботочными проводами не менее 20 см

Установка - на вертикальной поверхности, с воздушным зазором минимум 100 мм сверху и снизу для охлаждения. Монтаж в закрытом шкафу допустим при наличии принудительной вентиляции.

Безопасность и стандарты

Преобразователь частоты GD350A-018G/022P-4 18/22 кВт 380 В соответствует требованиям IEC 61800-5-1 и EN 61800-3. Обладает функциями защиты от перегрева, перенапряжения, недостаточного напряжения, короткого замыкания и потери фазы. Все внутренние цепи изолированы согласно классу II.

Преимущества

• Широкий диапазон управления частотой позволяет точно адаптировать скорость под нужды процесса
• Энергоэффективность - снижение расхода электроэнергии на 20–50% по сравнению с механическими способами регулирования
• Гибкая настройка через кнопки на лицевой панели или через Modbus
• Автоматическое восстановление после кратковременных сбоев сети
• Поддержка двух типов нагрузок: насосно-вентиляторной (P) и обрабатывающей (G)

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или химически активной среды - степень защиты IP20 исключает открытую установку
• Не подходит для однофазных сетей - требует трёхфазного ввода 380 В
• Не рассчитан на работу с синхронными двигателями или сервоприводами
• При температуре выше +50 C возможна аварийная остановка - необходима принудительная вентиляция в жарких помещениях

Примеры использования

• Насосная станция - плавный пуск и регулирование давления воды
• Вентиляционная система - изменение оборотов в зависимости от качества воздуха
• Ленточный конвейер - синхронизация скорости с производственным циклом
• Фрезерный станок - точная настройка скорости вращения шпинделя

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и снизит риск перегрева
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) установите выходной дроссель для подавления высших гармоник
• Не забудьте настроить время разгона и торможения - слишком быстрый пуск вызывает скачки тока, слишком медленный - снижает производительность
• Для удалённого управления используйте модуль RS-485 - можно интегрировать в систему SCADA
• Артикул 90001-03750 - проверяйте соответствие при заказе: GD350A-018G/022P-4 18/22 кВт 380 В от INVT имеет уникальную маркировку на корпусе
