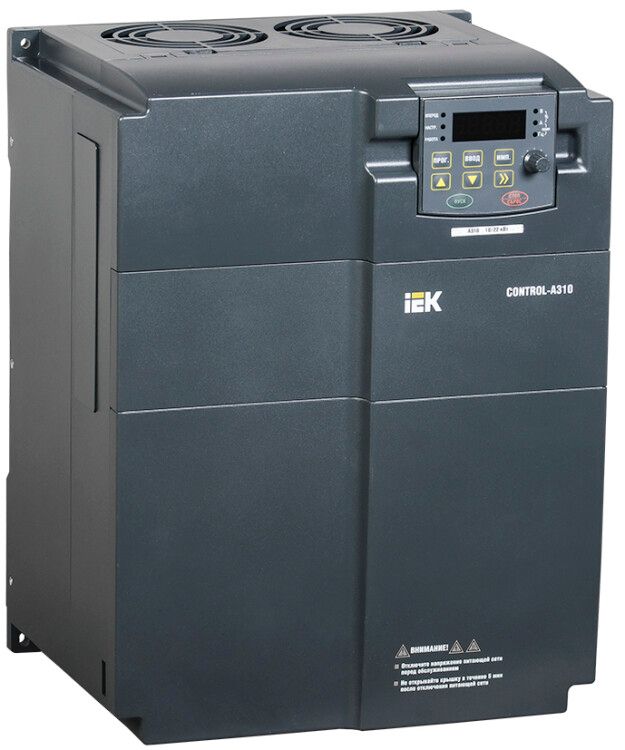

Преобразователь частоты CONTROL-A310 380В, 3Ф 22 kW 45A | CNT-A310D33V22TE IEK

Преобразователь частоты CONTROL-A310 380В 3Ф 22 кВт 45А предназначен для точного регулирования скорости асинхронных двигателей в промышленных системах. Бренд IEK (ИЭК) предлагает эту модель как надёжное решение для автоматизации оборудования с высокой нагрузкой. Артикул cnt-a310d33v22te соответствует модели с номинальной мощностью 22 кВт и током 45 А.

Назначение и область применения

Преобразователь частоты CONTROL-A310 управляет работой трёхфазных асинхронных , изменяя частоту и напряжение на выходе. Подходит для промышленного использования: конвейеры, насосы, вентиляторы, компрессоры, станки с ЧПУ. Обеспечивает мягкий запуск, снижает пиковые нагрузки на сеть и продлевает срок службы двигателя. Применяется в цехах, на производствах, в коммунальных системах - там, где требуется экономичное и плавное управление движением.

Технические характеристики

• Сетевое напряжение: 400 В (трёхфазное, допускается колебание +-10%)
• Выходная мощность: 22 кВт
• Номинальный выходной ток: 45 А
• Максимальная выходная частота: 3200 Гц - позволяет управлять высокооборотистыми механизмами
• Частота входной сети: 50 / 60 Гц - совместим с сетями России и стран с другими стандартами
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытый шкаф
• Диапазон рабочих температур: от –10 C до +40 C - не рекомендован для холодных или жарких помещений без кондиционирования
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренно-холодный климат с возможным воздействием влаги и запылённости
• Максимальное сечение кабеля: 10 мм2 - для входа и выхода
• Наличие дисплея: да - отображает текущую частоту, ток, ошибки, параметры
• Способ задания параметров: ручной - через кнопки на лицевой панели
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL-A310 монтируется на DIN-рейку или монтажную плату внутри электрошкафа. Клеммы для подключения питания и двигателя рассчитаны на кабель до 10 мм2. Для соединения с внешним оборудованием используется один порт RS-485 с протоколом MODBUS RTU - можно подключить к PLC, HMI или SCADA-системе. Панель управления съемная и русифицирована - её можно вынести на дверцу шкафа, что удобно для операторского доступа без вскрытия корпуса. Напряжение питания 400 В - необходимо соблюдать правильную последовательность фаз при подключении.

Безопасность и стандарты

Преобразователь имеет встроенную защиту электродвигателя: от перегрева, перегрузки, замыкания, потери фазы и перенапряжения. Также реализованы функции предотвращения аварийных ситуаций: контроль расстояния перемещения, виртуальные реле, ПИД-регулятор для стабилизации давления или уровня. Соответствует требованиям IEC 61800-5-1 и EN 61800-3 для промышленных устройств. Сертифицирован для работы в условиях промышленной зоны.

Преимущества

• Поддержка насосного режима - оптимизирует работу гидросистем, снижает энергопотребление
• Встроенный DC-дроссель (в некоторых модификациях) - уменьшает помехи в сети
• Встроенная поддержка энкодера - позволяет точно позиционировать объекты (например, в линиях сборки)
• PID-регулятор - обеспечивает стабильное управление без внешних контроллеров
• Компактный дизайн - экономит место в щите
• Съёмная панель управления - повышает безопасность и удобство обслуживания
• Перегрузка до 180% на 60 сек - выдерживает кратковременные пики нагрузки

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP20 исключает использование вне шкафа
• Запрещена работа при температурах ниже –10 C и выше +40 C - нужен климатический контроль помещения
• Только постоянный ток на выходе - не работает с однофазными двигателями
• Нет встроенного AC-дросселя - при наличии чувствительного оборудования может потребовать внешнего фильтра
• Настройка только вручную - отсутствие USB/Ethernet/Bluetooth - нельзя удалённо менять параметры без сторонней системы

Примеры использования

• Насосная станция водоснабжения - ПИД-регулятор поддерживает постоянное давление
• Конвейерная лента на заводе - плавный пуск и остановка, управление скоростью по сигналу с датчиков
• Вентиляционная система - частотное регулирование в зависимости от качества воздуха
• Шлифовальный станок - точная скорость вращения шпинделя благодаря энкодеру
• Автоматическая линия упаковки - координирование движения с помощью виртуальных реле

Практические советы

• Обязательно используйте внешний воздушный фильтр или герметичный шкаф - даже при IP20 пыль и масло в воздухе могут вызвать отказ
• Проверьте соответствие посадочных размеров перед установкой - монтажная плата должна иметь подходящие крепления
• При использовании энкодера убедитесь, что тип сигнала (TTL/HTL) совпадает с требованиями устройства
• Для долгой работы избегайте длительной нагрузки свыше 90% от номинала - лучше выбирать запас по мощности
• При первом запуске выполните автонастройку двигателя - она повысит эффективность и точность управления
• Не забудьте про заземление - обязательно подсоедините PE-проводник к клемме шасси
