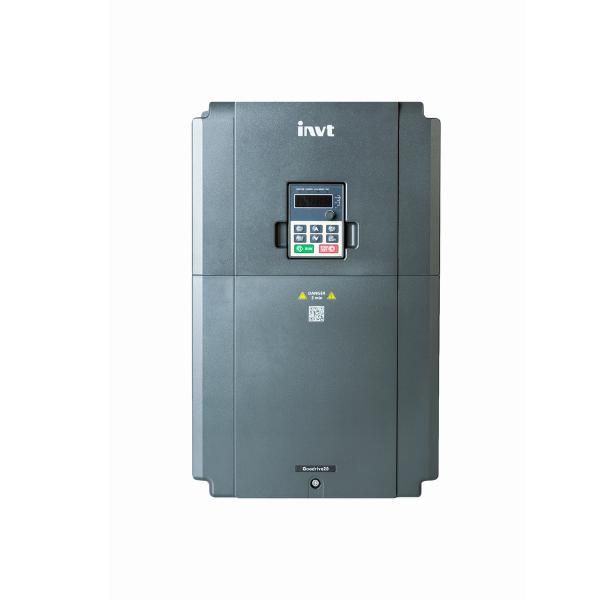

Преобразователь частоты GD20-018G-4 18.5кВт 380В INVT 90001-01273

Преобразователь частоты 18.5кВт 380В GD20-018G-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность, особенно там, где требуется плавный запуск и изменение оборотов - например, на насосах, вентиляторах или конвейерах.

Назначение и область применения

Преобразователь частоты 18.5кВт 380В GD20-018G-4 INVT используется для управления электродвигателями переменного тока, работающими от сети 380 В. Он позволяет менять частоту выходного тока, что напрямую влияет на скорость вращения двигателя. Это необходимо в задачах, где жесткий пуск или постоянная скорость недопустимы - например, при поддержании давления в трубопроводах, контроле температуры в печи или равномерной подаче материала на линии производства.

Технические характеристики

• Мощность: 18,5 кВт - подходит для двигателей до этого значения;
• Напряжение питания: 380 В, трёхфазное - требует подключения к промышленной сети;
• Выходная частота: регулируемая, обычно от 0 до 400 Гц - позволяет точно задавать скорость;
• Рабочий режим: S1 (непрерывный) - рассчитан на длительную работу без перерыва;
• Защита корпуса: IP20 - подходит для установки внутри щита, не защищён от воды и пыли снаружи;
• Управление: аналоговые/цифровые входы, RS-485 - совместим с PLC и автоматизированными системами.

Совместимость и монтаж

Преобразователь частоты 18.5кВт 380В GD20-018G-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 18,5 кВт. Для монтажа требуется свободное место в распределительном шкафу с хорошей вентиляцией. Подключение выполняется к фазам L1/L2/L3 и заземлению PE. Выходные клеммы U/V/W подключаются к двигателю. Кабели должны быть экранированными, чтобы избежать помех. Установка возможна только вертикально - горизонтальное положение не допускается.

Безопасность и стандарты

Преобразователь частоты 18.5кВт 380В GD20-018G-4 INVT соответствует требованиям международных норм EMC и безопасности IEC 61800-5-1. Встроенная защита от перегрузки, перенапряжения, перегрева и короткого замыкания снижает риск повреждений оборудования. Наличие функции аварийной остановки по сигналу внешнего контакта обеспечивает безопасность при обслуживании.

Преимущества

• Энергосбережение - снижение потребления на 20–50% по сравнению с механическими способами регулирования;
• Плавный пуск - исключает ударные нагрузки на двигатель и механизм;
• Гибкая настройка - можно сохранить несколько профилей работы для разных режимов;
• Стабильная работа даже при колебаниях напряжения в сети +-15%;
• Интерфейс удобен для диагностики - есть светодиодные индикаторы состояния и возможность подключения к ПК через COM-порт.

Ограничения применения

• Не предназначена для однофазных сетей - требует именно 380 В трёхфазного напряжения;
• Не работает в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиты вне шкафа;
• Не рекомендован для работы с синхронными двигателями или серводвигателями - только с асинхронными;
• Требует обязательного охлаждения - нельзя устанавливать в плотно закрытых или плохо проветриваемых шкафах;
• Не имеет встроенной функции торможения - для быстрого останова нужен внешний тормозной модуль.

Примеры использования

• Водяные насосы в системах водоснабжения - для поддержания постоянного давления;
• Вентиляционные системы в цехах - экономия энергии при неполной нагрузке;
• Ленточные конвейеры - плавное ускорение и согласование скоростей участков;
• Циркулярные пилы и станки с ЧПУ - точная регулировка оборотов для качества реза.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону;
• Настройте параметры ускорения и замедления - слишком резкие изменения нагружают механику;
• Обязательно используйте входной реактор, если питание от длинного кабеля или нестабильно;
• Проверяйте температуру корпуса преобразователя 18.5кВт 380В GD20-018G-4 INVT каждые 2–3 месяца - перегрев сокращает срок службы;
• Зарегистрируйте заводские параметры - при сбросе настроек они восстанавливаются только из памяти производителя.
