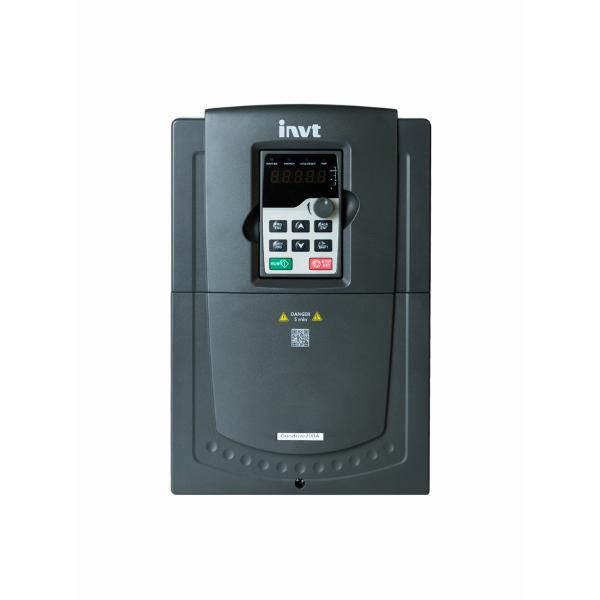

Преобразователь частоты GD200A-018G/022P-4 18/22кВт 380В INVT 90001-01081

Преобразователь частоты GD200A-018G/022P-4 18/22 кВт 380В от INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей мощностью до 22 кВт в сетях 380 В. Это надёжный и компактный преобразователь частоты, подходящий для промышленного оборудования с жесткими требованиями к энергоэффективности.

Назначение и область применения

Преобразователь частоты GD200A-018G/022P-4 18/22 кВт 380В управляет работой электродвигателя, изменяя частоту и напряжение питания. Это позволяет плавно регулировать скорость вращения, снижать пиковые нагрузки на сеть и экономить электроэнергию. Применяется там, где требуется точная настройка режима работы: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ и другие механизмы с переменной нагрузкой.

Технические характеристики

• Мощность: 18 кВт (для генераторного режима G) / 22 кВт (для насосного и вентиляторного режима P)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: 0–400 Гц
• Регулирование: V/f, векторное без датчика
• Перегрузочная способность: 120% на 60 секунд
• Степень защиты корпуса: IP20
• Климатическое исполнение: UHL4 (работает при температуре от –10C до +50C)

Совместимость и монтаж

GD200A-018G/022P-4 18/22 кВт 380В совместим с большинством трёхфазных асинхронных двигателей до 22 кВт. Для подключения требуются силовые кабели сечением не менее 10 мм2 (медь) и соблюдение правил заземления. Монтаж выполняется на вертикальную поверхность с обеспечением воздушного зазора минимум 100 мм сверху и снизу для охлаждения. Клеммы L1/L2/L3 - вход сети, T1/T2/T3 - выход к двигателю. Управление возможно через кнопки на лицевой панели или внешние сигналы (DI/DO, аналоговые входы).

Безопасность и стандарты

Преобразователь частоты GD200A-018G/022P-4 18/22 кВт 380В соответствует международным нормам EMC и безопасности IEC 61800-5-1. Встроенная защита от перегрузки, перенапряжения, недонапряжения, перегрева и короткого замыкания. Обязательно использовать автоматический выключатель на входе с характеристикой C или D.

Преимущества

• Экономия энергии за счёт адаптивного управления скоростью - особенно эффективно при работе насосов и вентиляторов
• Гладкий пуск двигателя без ударных токов, продлевает срок службы механических узлов
• Простая настройка через меню на дисплее - не требует специализированного программного обеспечения
• Компактный размер и легкая установка в шкафы управления
• Поддержка двух типов нагрузок: G (станки) и P (насосы/вентиляторы) - оптимальная настройка под задачу

Ограничения применения

• Не предназначена для работы с однофазными двигателями
• Запрещено применение во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для длительной работы при температуре выше +50C без принудительного охлаждения
• Не поддерживает синхронные двигатели и серводвигатели
• Требуется обязательное заземление - отсутствие заземления выводит из строя внутреннюю электронику

Примеры использования

• Водяной насос в системе водоснабжения - плавное увеличение давления, исключение гидроудара
• Вентиляционная система цеха - автоматическая регулировка оборотов по температуре
• Ленточный конвейер на пищевом производстве - точная синхронизация со скоростью производства
• Циркулярная пила - мягкий запуск и контроль скорости реза

Практические советы

• Выбирая преобразователь частоты GD200A-018G/022P-4 18/22 кВт 380В, проверьте соответствие мощности двигателя - лучше брать с запасом 10–15%
• Используйте входной реактор, если питание от слабой сети или есть много импульсных помех
• Настройте параметр “время разгона” и “время торможения” - слишком быстрый пуск вызывает скачки тока
• При использовании в пыльном помещении - установите преобразователь в закрытый шкаф с фильтром
• Обновляйте прошивку через USB-порт, если доступны новые версии от INVT - повышается стабильность работы
