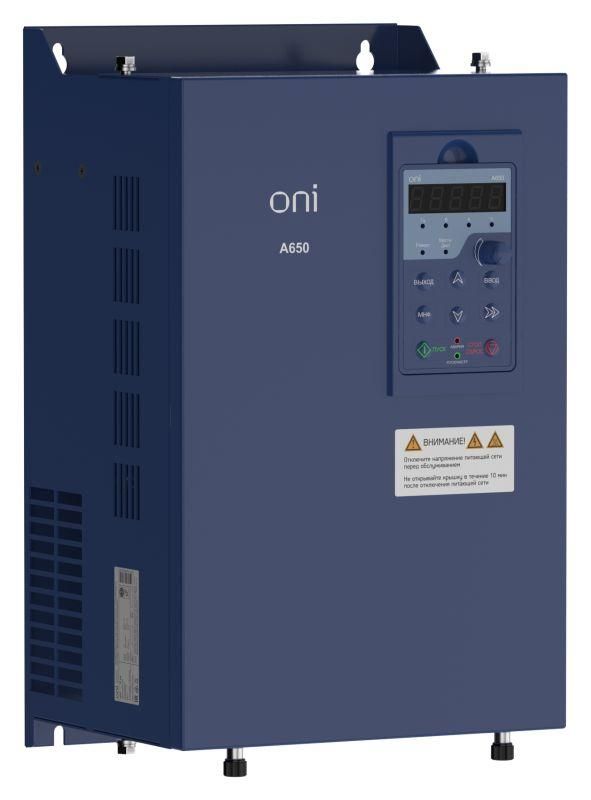

Преобразователь частоты A650 380В 3Ф 22кВт 45А M | A650-33E22TM ONI IEK

Преобразователь частоты 22кВт 380В 3-фазный 45А IP20 от бренда ONI (IEK) с артикулом a650-33e22tm предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах, особенно там, где важна экономичность и стабильность работы - например, в насосных и вентиляционных установках.

Назначение и область применения

Преобразователь частоты 22кВт 380В 3-фазный 45А IP20 используется для управления двигателями мощностью до 22 кВт, обеспечивая плавный запуск, регулирование оборотов и снижение потребления электроэнергии. Подходит для автоматизации насосных станций, систем вентиляции, компрессоров и других устройств с переменной нагрузкой. Особенно эффективен в каскадном управлении несколькими насосами благодаря встроенным специализированным функциям.

Технические характеристики

• Напряжение питания: 380 В, трёхфазное
• Выходная мощность: 22 кВт
• Номинальный выходной ток: 45 А
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другим стандартом
• Тип преобразования: Непосредственный (AC–AC) - без промежуточного постоянного тока
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды; требуется установка в закрытом щите
• Встроенное управление: Да - есть интерфейс для настройки и контроля
• Поддержка MODBUS: Да - возможность интеграции в SCADA и системы автоматизации через RS-485

Совместимость и монтаж

Преобразователь частоты 22кВт 380В 3-фазный 45А IP20 совместим с большинством трёхфазных асинхронных двигателей до 22 кВт. Для монтажа необходима установка в электрощитовой комнате или шкафу с защитой от пыли и влаги из-за класса IP20. Клеммы для подключения питания и двигателя расположены сбоку - обеспечивают удобный доступ при обслуживании. Обязательно соблюдайте полярность фаз и используйте внешние тепловые реле при необходимости. Подключение к сети MODBUS выполняется через порт RS-485 - требует экранированного кабеля и правильной терминаторной схемы.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Установка в соответствии с ПУЭ обязательна. Отсутствие защиты выше IP20 требует исключительно внутренней установки в закрытый корпус. Применение в промышленной зоне допускается при наличии надлежащей вентиляции и отсутствии взрывоопасных сред.

Преимущества

• Встроенная система каскадного управления - позволяет контролировать несколько насосов одним устройством, снижает затраты на оборудование
• Специализированные алгоритмы для насосов - оптимизируют работу по давлению, уровню, расходу, повышают срок службы оборудования
• Широкий диапазон частот (до 600 Гц) - подходит для высокоскоростных задач, таких как центробежные вентиляторы или шпиндели
• MODBUS - легко интегрируется в существующие системы автоматизации без дополнительных контроллеров
• Расширение линейки A650 - гарантирует совместимость с другими моделями этой серии при масштабировании системы

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от пыли и влаги, требует герметичного шкафа
• Не рекомендован для однофазных сетей или двигателей менее 0,75 кВт - возможны некорректные режимы работы
• Не подходит для взрывоопасных зон (Zone 1/2) - отсутствует взрывозащита
• Максимальная температура окружающей среды не указана - следует проверить документацию производителя при работе выше +40C

Примеры использования

• Автоматизация водоснабжения многоквартирного дома - управление группой насосов по давлению в трубопроводе
• Система вентиляции в производственном цеху - изменение скорости вентиляторов в зависимости от концентрации газов
• Линия подачи сырья на завод - плавный запуск и остановка конвейера с датчиками нагрузки
• Обслуживание HVAC-систем - энергоэффективное регулирование температуры в помещениях

Практические советы

• Выбирая преобразователь частоты 22кВт 380В 3-фазный 45А IP20, убедитесь, что двигатель имеет достаточную мощность и тип (ASD), чтобы не превышать номинальный ток 45 А
• Используйте входные реакторы и фильтры EMI, если чувствительное оборудование рядом - снижают помехи в сети
• Настройте параметры PID-регулятора для насосов - это повысит стабильность давления и сэкономит энергию
• При использовании каскадного управления - задайте приоритеты насосов и время чередования для равномерного износа
• Перед первым запуском выполните автокалибровку двигателя - это обеспечит точное управление моментом и током
• Записывайте параметры настройки перед заменой - модель a650-33e22tm сохраняет профили даже после отключения питания
