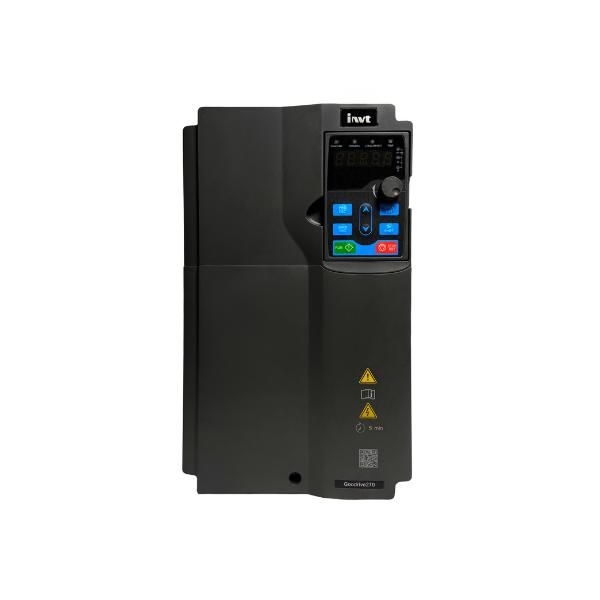

Преобразователь частоты GD270-022-4 22 кВт 380 В INVT 11001-02220

Преобразователь частоты 22 кВт 380В GD270-022-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность, особенно там, где требуется изменение оборотов - например, на конвейерах, насосах или вентиляторах.

Назначение и область применения

Преобразователь частоты 22 кВт 380В GD270-022-4 INVT используется для управления электродвигателями переменного тока, работающими от сети 380 В. Он позволяет плавно менять скорость вращения двигателя, снижая перегрузки и износ оборудования. Применяется в системах автоматизации: насосных станциях, воздушных компрессорах, ленточных конвейерах, вентиляционных установках и других устройствах, где важна адаптивная нагрузка.

Технические характеристики

• Мощность: 22 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходной ток: соответствует классу 22 кВт для стандартных асинхронных двигателей
• Частота выходного сигнала: регулируемая, обычно от 0 до 400 Гц (зависит от модели и настроек)
• Тип управления: V/F и векторное управление (без датчика)
• Степень защиты: IP20 (внутренняя установка в шкаф)

Совместимость и монтаж

Преобразователь частоты 22 кВт 380В GD270-022-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 22 кВт. Для подключения требуются три фазы входного напряжения и три выходных провода к двигателю. Монтаж выполняется внутри распределительного щита с достаточным охлаждением. Учитывайте посадочные габариты - устройство рассчитано на стандартную DIN-рейку или крепление болтами, согласно чертежам производителя. Кабели должны быть подходящего сечения: для 22 кВт рекомендовано минимум 10–16 мм2 (в зависимости от длины и условий прокладки).

Безопасность и стандарты

Преобразователь частоты 22 кВт 380В GD270-022-4 INVT соответствует требованиям международных норм EMC и безопасности для промышленного оборудования. Однако он не имеет встроенного автономного выключателя - необходимо устанавливать внешний рубильник или автоматический выключатель перед преобразователем для безопасного обслуживания. Нельзя использовать в взрывоопасных зонах без дополнительной защиты.

Преимущества

• Энергосбережение за счёт снижения оборотов при неполной нагрузке
• Плавный пуск - исключает ударные токи, продлевает срок службы двигателя и механики
• Устойчивая работа при колебаниях напряжения в сети +-15%
• Интегрированные функции защиты: перегрев, перегрузка, короткое замыкание, потеря фазы

Ограничения применения

• Не предназначена для однофазных сетей - требует трёхфазного 380 В
• Работает только с асинхронными двигателями; несовместим с синхронными или постоянного тока
• Не допускается установка вне закрытых шкафов - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для экстремальных температур ниже –10 C и выше +50 C
• Требует профессиональной настройки - некорректные параметры могут вызвать отказ двигателя

Примеры использования

• Насосная станция водоснабжения - преобразователь частоты 22 кВт 380В GD270-022-4 INVT регулирует давление, экономя электроэнергию
• Ленточный конвейер на пищевом производстве - плавное ускорение и торможение предотвращают просыпание продукта
• Вентиляционная система в цеху - автоматическое изменение оборотов в зависимости от температуры воздуха

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Настройте параметры двигателя (номинальный ток, число пар полюсов) точно по паспорту - это гарантирует стабильную работу
• Установите входной реактор, если в сети много помех - это повысит надёжность работы преобразователя частоты 22 кВт 380В GD270-022-4 INVT
• Обеспечьте принудительное охлаждение шкафа при длительной работе на высоких нагрузках
• Регулярно проверяйте состояние радиаторов и вентиляторов - перегрев - основная причина отказов
