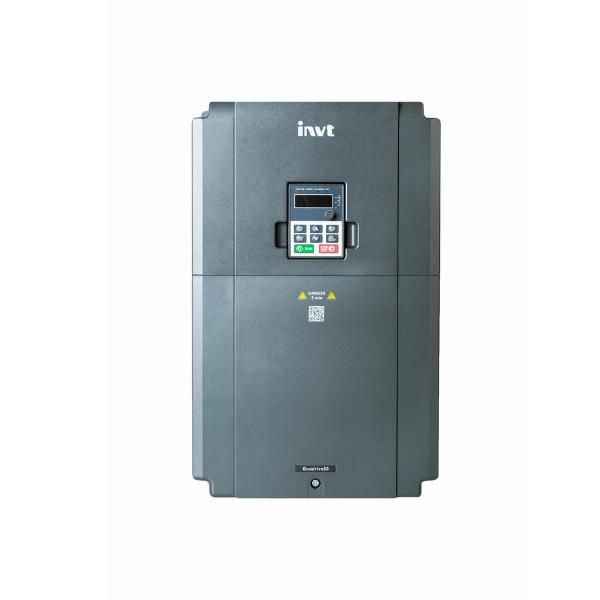

Преобразователь частоты GD20-022G-4 22кВт 380В INVT 90001-01324

Преобразователь частоты 22 кВт 380В GD20-022G-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает точное управление мощностью, снижает энергопотребление и продлевает срок службы оборудования.

Назначение и область применения

Преобразователь частоты 22 кВт 380В GD20-022G-4 INVT используется для управления двигателями переменного тока на напряжение 380 В. Он позволяет плавно изменять скорость вращения, что необходимо в системах с переменной нагрузкой. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других устройств, где важна экономичная и точная работа.

Технические характеристики

• Мощность: 22 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 500 Гц (регулируемая)
• Тип управления: V/F и векторный контроль
• Степень защиты корпуса: IP20 (для установки внутри шкафа)
• Рабочая температура: от –10 C до +50 C
• Перегрузочная способность: 120 % на 60 секунд

Совместимость и монтаж

Преобразователь частоты 22 кВт 380В GD20-022G-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 22 кВт. Для монтажа требуется установка в закрытом электрощите с хорошей вентиляцией. Клеммы для подключения питания и двигателя расположены снизу и сверху устройства. Обязательно соблюдайте полярность фаз L1/L2/L3 и U/V/W. Максимальный кабельный зазор - 2,5 мм2 для входа и выхода. Учитывайте посадочные габариты: устройство требует свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

Преобразователь частоты 22 кВт 380В GD20-022G-4 INVT соответствует требованиям международных норм EMC и безопасности IEC/EN 61800-5-1. Защита от перегрева, перегрузки, короткого замыкания и потери фазы встроена. Наличие функции аварийной остановки по сигналу внешнего контакта повышает безопасность при обслуживании.

Преимущества

• Энергоэффективность: снижение потребления электроэнергии за счёт согласования скорости с нагрузкой
• Гладкий пуск: исключает ударные нагрузки на механическую часть системы
• Простой интерфейс: кнопки и дисплей позволяют настраивать параметры без ПК
• Устойчивость к колебаниям сети: работает при отклонении напряжения +-15 %
• Поддержка внешних аналоговых и дискретных сигналов для автоматизации

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не допускает воздействия пыли и воды
• Не рекомендован для однофазных сетей или двигателей постоянного тока
• Запрещено использовать с высокими гармоническими искажениями в сети без фильтров
• Не подходит для экстремальных условий: температура выше +50 C или ниже –10 C снижает надёжность

Примеры использования

• Вентиляционная система: плавное увеличение оборотов в зависимости от уровня CO₂
• Насосная станция: поддержание давления в трубопроводе без перепадов
• Ленточный конвейер: регулировка скорости в зависимости от объёмов производства
• Фрезерный станок: точная синхронизация движения шпинделя с программой ЧПУ

Практические советы

• Обязательно устанавливайте входной реактор, если питание проходит через длинный кабель или есть помехи от другого оборудования
• Используйте кабели с экраном для выхода на двигатель - это снижает ЭМИ
• Настройте параметры ускорения и замедления: слишком быстрый пуск вызывает перегрузку, слишком медленный - снижает производительность
• Проверьте соответствие номинала двигателя и преобразователя - 22 кВт GD20-022G-4 INVT рассчитан именно на этот класс моторов
• После первого запуска сохраните настройки в память и сделайте резервную копию - это ускорит восстановление после сбоя
