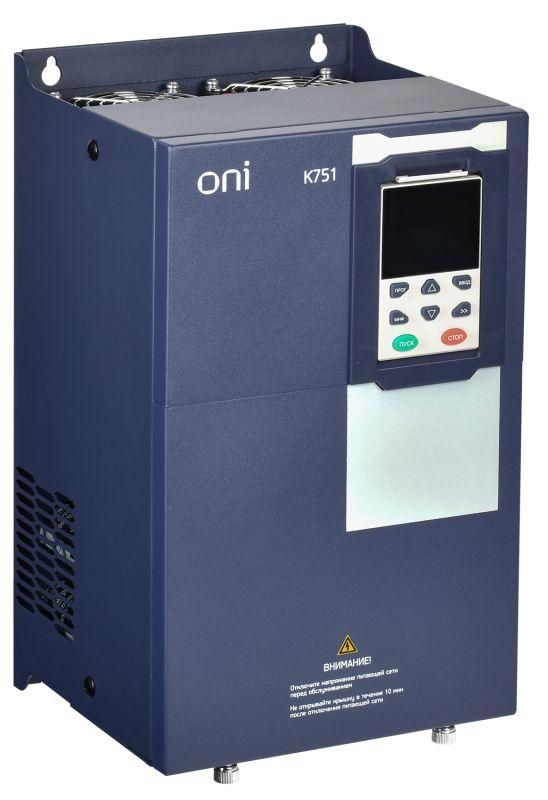

Преобразователь частоты K751 380В 3Ф 18-22кВт 37-45А ONI K751-33-1822TM IEK

Преобразователь частоты 380В 3Ф 18-22кВт 37-45А ONI K751 - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 22 кВт. Применяется в промышленных системах с высокими пусковыми нагрузками, особенно в подъёмном и крановом оборудовании. Артикул k751-33-1822tm соответствует модели с номинальным током 45 А.

Назначение и область применения

Преобразователь частоты 380В 3Ф 18-22кВт 37-45А ONI K751 управляет работой электродвигателей, позволяя изменять скорость вращения в зависимости от задачи. Это снижает энергопотребление, продлевает срок службы оборудования и обеспечивает плавный пуск и останов.

• Подходит для кранов, лифтов, лебёдок и других подъёмных механизмов - благодаря встроенному тормозному сопротивлению и специальным настройкам безопасности.
• Используется в производстве цемента, бумаги, текстиля, полиграфии, литье пластиков и на конвейерах.
• Применяется в промышленных, коммерческих и жилых объектах, где требуется точное управление приводами.

Технические характеристики

• Напряжение питания: 400 В переменного тока (трёхфазное), допускает колебания +-10%
• Выходная мощность: 22 кВт - рассчитан на двигатели до этого значения
• Номинальный выходной ток: 45 А - максимальный постоянный ток, который может выдавать преобразователь
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами (например, шпинделями)
• Максимальное выходное напряжение: 483 В - фактический уровень напряжения на выходе при работе на пределе
• Тип преобразования: Непосредственный - преобразует входную частоту без промежуточного звена постоянного тока
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Защита: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите
• Тормозное сопротивление: Встроенное - позволяет эффективно тормозить двигатель без внешних компонентов
• Интерфейсы: Modbus RTU через один порт RS-485 - для подключения к автоматизированным системам управления
• Управление: Ручное (на кнопках), дистанционное (по сигналам) и через интерфейс - гибкость настройки
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 380В 3Ф 18-22кВт 37-45А ONI K751 совместим с любыми трёхфазными асинхронными двигателями мощностью до 22 кВт. Для правильной работы необходимо соблюдать следующие условия:

• Подключение к сети 400 В - не использовать с однофазными источниками
• Посадочные размеры и клеммы соответствуют стандарту IEC - подходят для типовых шкафов
• Тормозное сопротивление уже встроено - не требует внешнего подключения, но проверьте его тепловую нагрузку при частом торможении
• RS-485 (Modbus RTU) подключается экранированным кабелем, с заземлением экрана на одном конце
• Не рекомендуется монтировать рядом с источниками сильных помех (частотники, сварочное оборудование)

Безопасность и стандарты

Преобразователь частоты 380В 3Ф 18-22кВт 37-45А ONI K751 соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Устройство имеет внутреннюю защиту от перегрева, перегрузки, короткого замыкания и потери фазы. Однако из-за степени защиты IP20 запрещено использование вне электрошкафа.

Преимущества

• Встроенное тормозное сопротивление экономит место и исключает необходимость внешней схемы
• LCD-панель управления позволяет легко настраивать режимы торможения и контроля груза - важно для кранового оборудования
• Широкий диапазон частот (до 600 Гц) поддерживает высокоточные и быстродействующие системы
• Modbus RTU обеспечивает интеграцию в SCADA и PLC-системы без дополнительных модулей
• Серия K751 ONI имеет 14 вариантов мощности - можно выбрать аналогичный модельный ряд для масштабирования проекта

Ограничения применения

• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без корпуса
• Непосредственный тип преобразования требует стабильного напряжения сети - чувствителен к просадкам и перепадам
• Не предназначен для работы с синхронными двигателями или двигателями постоянного тока
• При длительной работе на пределе (45 А) возможен нагрев - нужен принудительный воздухообмен в шкафу
• Максимальная частота 600 Гц - недостаточна для некоторых высокоскоростных шпинделей (>100 тыс. об/мин)

Примеры использования

• Электрокран на заводе по переработке металла - плавный подъём и точная остановка груза весом до 5 тонн
• Линия производства бумажных рулонов - регулирование скорости намотки для предотвращения обрывов
• Циклический конвейер в пищевой промышленности - изменение скорости в зависимости от загруженности
• Литьевая машина - управление давлением и временем цикла через частоту вращения насоса

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя - это повысит точность управления и снизит риск перегрузки
• При использовании в крановой системе активируйте функцию “блокировка при холостом ходе” - предотвратит самопроизвольное движение груза
• Для долгой работы в условиях частого торможения проверяйте температуру встроенного сопротивления - при необходимости увеличьте воздушный поток
• Настройте параметры ускорения и замедления - слишком резкие изменения вызывают ударные нагрузки на механику
• Запишите все параметры после настройки - они сохранятся в памяти даже при отключении питания
• При подключении RS-485 используйте терминаторы на концах шины - это улучшит надёжность связи
