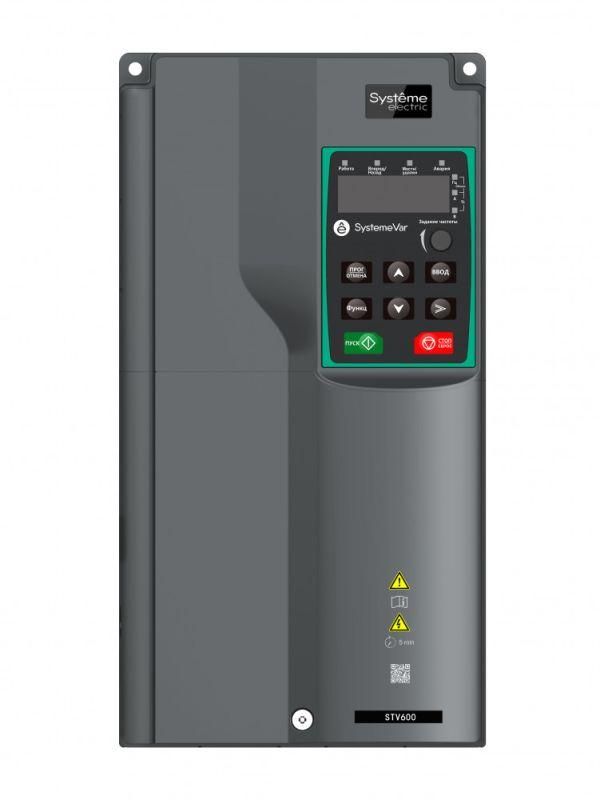

Преобразователь частоты STV600 22 кВт 400В | STV600D22N4 SE APC

Преобразователь частоты 22 кВт 400В STV600 от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Артикул stv600d22n4 предназначен для насосов, вентиляторов и других нагрузок с переменным моментом, обеспечивая энергоэффективность и стабильную работу даже при колебаниях сети.

Назначение и область применения

Преобразователь частоты 22 кВт 400В STV600 используется для управления двигателями в системах с переменной нагрузкой: водоснабжение, канализация, кондиционирование, вентиляция, конвейеры, компрессоры. Подходит для работы в промышленных шкафах управления. Обеспечивает плавный запуск, снижение пиковых токов и экономию электроэнергии за счёт адаптации скорости к реальной потребности системы.

Технические характеристики

• Номинальная мощность: 22 кВт (возможно перегрузка до 45 кВт на 60 секунд)
• Номинальный ток: 45 А
• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Степень защиты: IP20 - для установки внутри закрытых шкафов
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CANopen
• Аналоговые входы: 2 (0...10 В / 4...20 мА)
• Цифровые входы: 6 (24 В постоянного тока)
• Аналоговые выходы: 2 (0...10 В / 4...20 мА)
• Цифровые выходы: 1 (реле) + 2 релейных выхода (только для моделей после 15.03.2023, помечены “QCPASS”)
• Слоты расширения: 2 (для установки плат расширения I/O)
• Охлаждение: принудительное, вентилятор
• Рабочая температура: -10…+50 C; без потери мощности до +40 C
• Габариты: 169×320×214 мм
• Вес: 5,2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 22 кВт 400В STV600 рассчитан на встраивание в силовой шкаф. Установка возможна двумя способами: настенная или фланцевая. Для монтажа требуется минимум 100 мм свободного пространства вокруг корпуса для обеспечения воздушного охлаждения. Не допускается установка в условиях повышенной влажности, пыли или прямого попадания воды - из-за степени защиты IP20. Клеммы для подключения питания и двигателя расположены сверху и снизу - удобны для проводки через верхние/нижние вводы шкафа. Панель оператора встроена (LED), но можно заменить на выносную LED (SEOP-1203) или LCD (SEOP-1205).

Безопасность и стандарты

• Конформное покрытие печатных плат - класс 3С3 по EN 60721-3-3 (защита от влаги, пыли, коррозии)
• Допустимые отклонения: +-0,1% по напряжению, +-0,05% по частоте сети
• Не имеет встроенного EMC-фильтра - требует внешней фильтрации при работе рядом с чувствительной аппаратурой
• Не содержит встроенного DC-реактора и моторного дросселя - рекомендуется устанавливать при длинных кабелях (>30 м) или высоких уровнях помех

Преимущества

• Поддержка двух режимов управления - скалярный (простота) и векторный (точная скорость и момент)
• Встроенные функции для насосов и вентиляторов: автоматическое поддержание давления/объёма, снижение расхода энергии
• Пожарный режим - возможность быстрого вывода на максимальную мощность при аварийной ситуации
• Два слота для расширения - легко добавить дополнительные дискретные/релейные входы/выходы
• Интеграция с ПО SystemeVAR Studio - позволяет настраивать, контролировать и диагностировать устройство через ПК
• Устойчивость к колебаниям сети - работает при отклонении напряжения до +-15%

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от пыли и брызг
• Требуется внешняя установка EMC-фильтра, реактора и дросселя при наличии помех или длинных кабелей
• Нет встроенного тормозного резистора - для торможения с большой инерцией нужен внешний тормозной модуль
• Работает только с трёхфазными асинхронными двигателями - не совместим с однофазными или синхронными моторами
• При температуре выше +40 C снижается номинальная мощность - необходимо усиленное охлаждение

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе за счёт изменения оборотов насоса
• Вентиляционная установка: изменение скорости вращения вентилятора в зависимости от качества воздуха
• Производственный конвейер: плавный пуск и остановка для предотвращения повреждения груза
• Компрессорная станция: поддержание заданного давления без частых включений
• Автоматизация пожарного насоса: активация в режиме «пожарный» при сигнале тревоги

Практические советы

• Перед монтажом проверьте наличие маркировки “QCPASS” на упаковке - она указывает на наличие двух релейных выходов
• Для кабелей длиной более 30 метров между преобразователем и двигателем обязательно используйте внешний DC-реактор и EMC-фильтр
• Настройку параметров выполняйте через ПО SystemeVAR Studio - проще и надёжнее, чем через встроенную панель
• При использовании выносной панели (SEOP-1203/1205) учтите длину кабеля связи - максимум 100 м
• Платы расширения SEOP-1628 и SEOP-1630 устанавливаются внутрь устройства - требуют отключения питания перед заменой
• Не забудьте заземлить корпус и шкаф - это обязательное условие безопасности и стабильной работы
