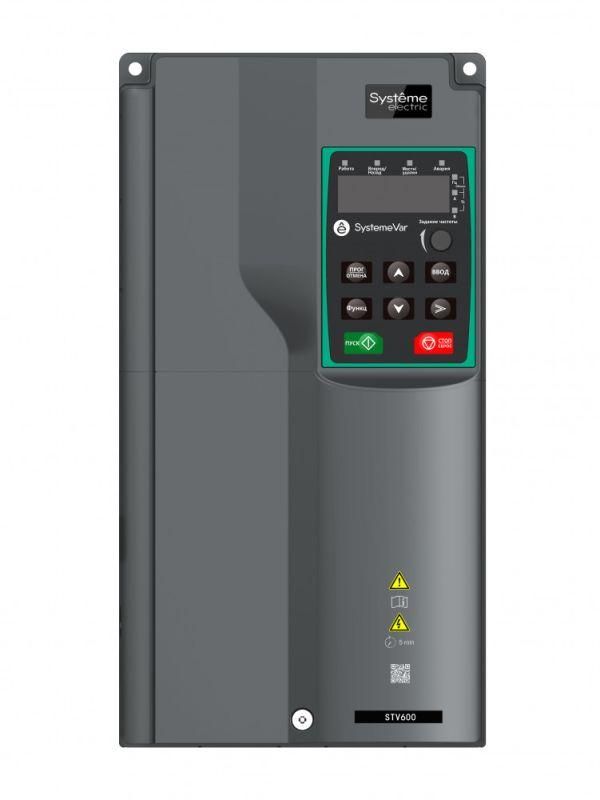

Преобразователь частоты STV600 22 кВт 400В с ЭМС C2 фильт. | STV600D22N4F2 SE APC

Преобразователь частоты 22 кВт 400В с ЭМС C2 фильтром SE от Systeme Electric - устройство для точного регулирования скорости трёхфазных двигателей в промышленных, коммерческих и жилых системах. Благодаря встроенному фильтру класса С2 и поддержке Modbus, он идеально подходит для задач, где важна совместимость с сетью и автоматизация.

Назначение и область применения

Преобразователь частоты 22 кВт 400В с ЭМС C2 фильтром SE предназначен для управления асинхронными двигателями в системах с переменной нагрузкой. Особенно эффективен в насосных станциях, вентиляционных и кондиционирующих установках, конвейерах и компрессорах. Подходит для работы в шкафах управления в помещениях с контролируемой температурой и минимальным уровнем запыления.

Технические характеристики

• Номинальная мощность: 22 кВт (кратковременная перегрузка до 45 кВт на 60 секунд)
• Номинальный выходной ток: 45 А
• Напряжение питания: 3×400 В +-15…+10% (диапазон 340–440 В)
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Выходная частота: до 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - защита от прикосновений и крупной пыли, не предназначена для открытой установки
• Интерфейсы связи: встроенный Modbus RTU через RS-485 (ещё 1 порт)
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (из них 2 программируемые как импульсные)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1 дискретный + 2 релейных (только для серий, выпущенных после 15.03.2023 - отметка QCPASS на упаковке)
• Поддержка расширения: два слота для плат расширения (например, SEOP-1628, SEOP-1630)
• Охлаждение: принудительное, вентилятор
• Температура эксплуатации: от −10 C до +50 C; без снижения мощности - до +40 C
• Габариты: 169 × 320 × 214 мм
• Вес: 5,2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 22 кВт 400В с ЭМС C2 фильтром SE рассчитан на внутреннюю установку в электрошкафы. Возможны два способа крепления: настенный и фланцевый. Для обеспечения надлежащего теплоотвода требуется свободное пространство минимум 100 мм сверху и снизу. Устройство не имеет встроенного DC-реактора или моторного дросселя - при необходимости их следует устанавливать дополнительно, особенно при длинных кабелях между преобразователем и двигателем. Кабели питания и управления рекомендуется прокладывать раздельно, чтобы избежать помех.

Безопасность и стандарты

• Электромагнитная совместимость: встроенный фильтр соответствует классу С2 по EN 61800-3 - позволяет использовать устройство в промышленной среде без внешних EMC-фильтров
• Конформное покрытие плат: класс 3C3 по EN 60721-3-3 - защищает от влаги, пыли и химических воздействий внутри шкафа
• Допустимые отклонения сети: напряжения +-0,1%, частоты +-0,05% - высокая устойчивость к колебаниям в сети

Преимущества

• Встроенный фильтр класса С2 исключает необходимость в дополнительном EMC-оборудовании, снижает стоимость и время монтажа
• Поддержка Modbus RTU и возможность замены на PROFIBUS, PROFINET или CANopen через платы расширения - гибкость интеграции в системы автоматизации
• Функция «пожарный режим» - обеспечивает работу двигателя на максимальной мощности даже при аварии, что важно для систем вентиляции в зданиях
• Интегрированная LED-панель - удобна для базовой настройки без внешнего оборудования
• Поддержка программного обеспечения SystemeVAR Studio - позволяет легко выполнять настройку, диагностику и скачивание параметров
• Конструкция с конформным покрытием повышает долговечность в условиях повышенной влажности или загрязнённых шкафах

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 не защищает от воды, брызг и мелкой пыли
• Отсутствие встроенного DC-реактора требует дополнительной компоновки при использовании с длинными кабелями (>30 м) или чувствительными двигателями
• Максимальная рабочая температура +50 C - при более высоких температурах возможны ограничения мощности или отключение
• Релейные выходы (2RO) есть только у моделей, произведенных после 15 марта 2023 года - проверьте наличие маркировки QCPASS на упаковке
• Не поддерживает управление с энкодером - невозможна работа в режиме с замкнутым контуром обратной связи

Примеры использования

• Автоматическое регулирование давления в водопроводной системе - преобразователь частоты 22 кВт 400В с ЭМС C2 фильтром SE изменяет скорость насоса в зависимости от потребления воды
• Вентиляция в торговом центре - пожарный режим обеспечивает постоянную работу в экстренной ситуации
• Линия производства с конвейером - точное управление скоростью движения при смене типов продукции
• Кlimatическая система в офисном здании - энергоэффективное регулирование воздушных потоков без частых включений/выключений

Практические советы

• Перед первым запуском используйте ПО SystemeVAR Studio - проще и быстрее, чем ручная настройка через панель
• Если используется длинный кабель от преобразователя к двигателю (>30 м), обязательно установите внешний d.c.-реактор и/или выходной дроссель
• Для удалённого контроля и управления выбирайте выносную LCD-панель SEOP-1205 вместо встроенной LED
• При монтаже в шкафу соблюдайте требования к вентиляции - недостаточный воздухообмен вызывает перегрев и снижение мощности
• Проверьте версию устройства: если нужны релейные выходы (2RO), убедитесь, что на упаковке есть метка QCPASS
• Для сложных систем автоматизации используйте платы расширения SEOP-1628 или SEOP-1630 - они увеличивают количество входов/выходов без изменения основного устройства
