Преобразователь частоты STV900H 22 кВт 400В. Кран/Подъемник | STV900D22N4H SE APC

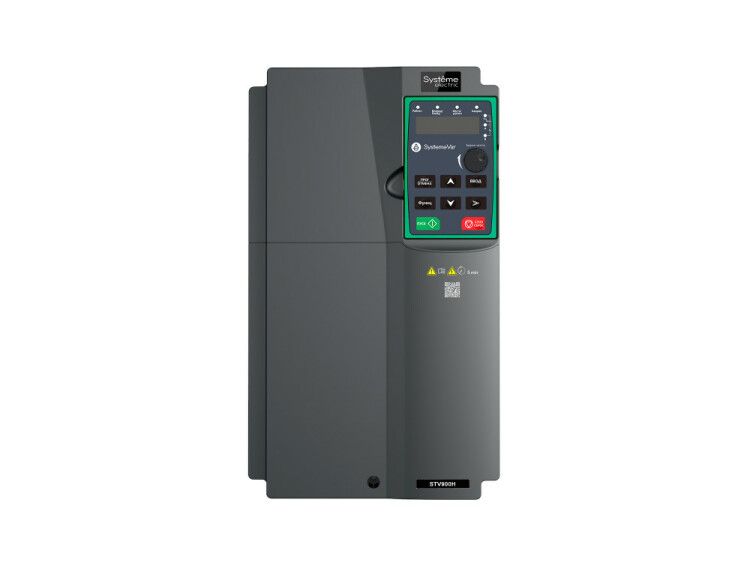

Преобразователь частоты STV900H 22 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента электродвигателей грузоподъёмных механизмов. Разработан для работы в промышленных условиях, совместим с двигателями до 22 кВт, имеет встроенную систему торможения и поддерживает Modbus. Бренд Systeme Electric, артикул stv900d22n4h.

Назначение и область применения

Преобразователь частоты STV900H 22 кВт 400В для крана/подъемника предназначен для управления асинхронными электродвигателями в системах подъёма и перемещения грузов. Подходит для кранов, подъёмников, лебёдок, элеваторов и других механизмов, где требуется плавный пуск, точная остановка и контроль момента. Особенно эффективен в циклических режимах работы, когда важна надёжность и безопасность.

Технические характеристики

• Номинальная мощность: 22 кВт (G-тип - повышенная перегрузочная способность)
• Номинальный выходной ток: 45 А
• Напряжение питания: 380–440 В, 3 фазы (допуск –15%…+10%)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота ШИМ: 4 кГц
• Перегрузочные возможности: 150% × 60 с, 180% × 10 с, 200% × 1 с
• Максимальная выходная мощность при линейной нагрузке: 45 кВт
• Степень защиты: IP20 (не предназначена для открытой установки на улице или в запылённых помещениях без корпуса)
• Цифровые входы: 6
• Аналоговые входы: 2
• Цифровые выходы: 2
• Аналоговый выход: 1
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Способы задания параметров: ручная панель, внешние сигналы, удалённое управление по Modbus
• Относительная симметрия по напряжению: 0,1%, по частоте: 0,05%
• Габариты: 200×208×340,6 мм
• Вес: 8,5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 22 кВт 400В для крана/подъемника рассчитан на подключение к трёхфазным сетям 380–440 В. Устройство требует установки в закрытом щите с защитой от пыли и механических повреждений из-за класса IP20. Для монтажа необходимы:

• Клеммы для подключения силовой цепи (L1/L2/L3, U/V/W) и заземления;
• DC-реактор уже встроен - внешний не нужен;
• Тормозной резистор - необходимо подключить отдельно, если используется активное торможение; встроенный тормозной модуль позволяет использовать стандартные резисторы;
• Управление осуществляется через цифровые/аналоговые входы или Modbus - рекомендуется использовать экранированные кабели для сигнальных линий;
• Посадочные размеры соответствуют стандартным шасси - можно заменить на аналогичные модели без изменения креплений.

Безопасность и стандарты

Преобразователь частоты STV900H 22 кВт 400В для крана/подъемника включает функцию STO (Safe Torque Off) - соответствие требованиям EN ISO 13849-1 и IEC 61800-5-2. Это обеспечивает немедленное отключение крутящего момента при аварии или срабатывании кнопки аварийной остановки. Также предусмотрено управление тормозом двигателя - возможность синхронизации открытия/закрытия тормоза с командами пуска и остановки. Все компоненты сертифицированы для промышленного применения.

Преимущества

• Встроенные DC-реактор и тормозной модуль снижают стоимость системы и уменьшают количество внешних элементов.
• Высокая перегрузочная способность (до 200%) позволяет уверенно работать с тяжёлыми грузами при старте и остановке.
• Поддержка Modbus и 6 цифровых входов обеспечивают гибкую интеграцию в автоматизированные системы.
• Функция управления тормозом исключает проскальзывание груза при остановке - важно для вертикальных подъёмников.
• Работа в четырёх квадрантах - позволяет не только двигать груз вперёд, но и контролировать спуск с рекуперацией энергии (при наличии внешнего тормозного резистора).

Ограничения применения

• Не допускается установка без защитного корпуса - степень защиты IP20 не защищает от пыли, брызг воды и механических воздействий.
• Не подходит для взрывоопасных сред (Zone 1/2); требует отдельного исполнения для таких условий.
• При работе с длинными кабелями между преобразователем и двигателем (>50 м) возможны помехи - рекомендуется использование фильтров или экранированных кабелей.
• Максимальная частота 400 Гц - слишком высока для большинства стандартных двигателей; применяется только при специальных задачах (например, высокоскоростные подъёмники).
• Не содержит внутреннего тормозного резистора - его необходимо приобрести отдельно для активного торможения.

Примеры использования

• Электрокраны на металлургических заводах - плавный пуск и точная остановка груза массой до нескольких тонн.
• Лебёдки для подъёма оборудования на стройплощадках - работа в цикле “поднять - удержать - опустить”.
• Подъёмники для обслуживания железнодорожных составов - управление по Modbus от PLC центральной системы.
• Конвейеры с вертикальным участком - предотвращение самопроизвольного движения при отключении питания благодаря STO и управлению тормозом.

Практические советы

• Выбирая преобразователь частоты STV900H 22 кВт 400В для крана/подъемника, проверьте соответствие номинала двигателя - не превышайте 22 кВт, даже если он временно потребляет меньше тока.
• Для длительной работы с торможением используйте тормозной резистор с достаточной мощностью - расчёт по формуле P = M·ω / η, где M - момент, ω - угловая скорость, η - КПД.
• Настройте параметры пуска и остановки: время разгона 5–10 сек, время торможения 3–8 сек - это минимизирует ударные нагрузки на механизмы.
• При использовании Modbus - выставьте адрес устройства (по умолчанию 1), выберите скорость передачи (9600/19200 бод) и тип паритета - сверьтесь с документацией ПЛК.
• Обязательно выполните тестирование STO после монтажа - имитируйте аварийную ситуацию, чтобы убедиться, что тормоз срабатывает и двигатель теряет момент.
• Запрещается открывать крышку во время работы - внутри находятся опасные потенциалы даже после отключения питания (конденсаторы сохраняют заряд).
