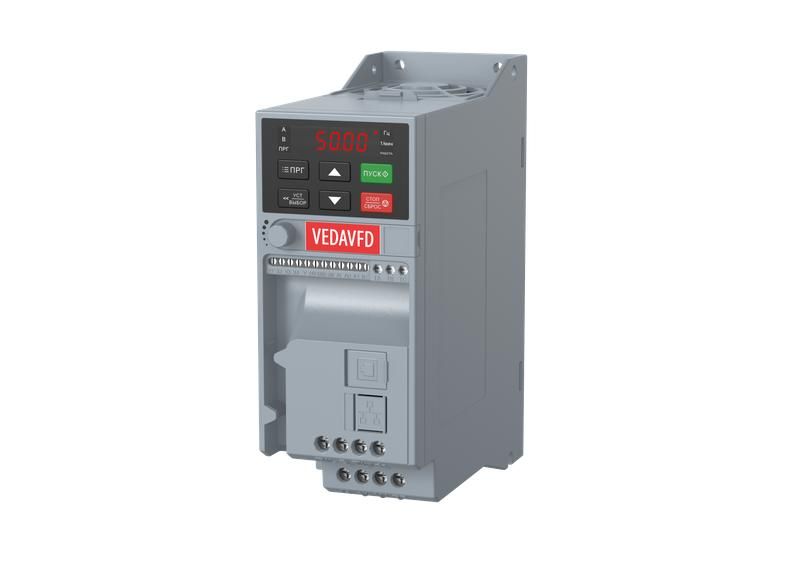

Преобразователь частоты VF-51-P22K-0045-T4-E20-B-H вход. 380В выход. 22кВт 45А VEDA ABA00014

Преобразователь частоты VEDA aba00014 предназначен для регулирования скорости трёхфазных асинхронных двигателей при питании от сети 380 В. Он обеспечивает точное управление мощностью до 22 кВт и током до 45 А, что делает его надёжным решением для промышленных автоматизированных систем.

Назначение и область применения

Преобразователь частоты VEDA aba00014 используется для управления электродвигателями, где требуется изменение оборотов — например, на насосах, вентиляторах, конвейерах, компрессорах и станках. Благодаря поддержке работы в четырёх квадрантах, он позволяет не только ускорять, но и тормозить двигатель с рекуперацией энергии, что полезно в системах с частой сменой направления вращения.

Технические характеристики

• Номинальное входное напряжение: 380 В (трёхфазное)
• Номинальная выходная мощность: 22 кВт
• Номинальный выходной ток: 45 А
• Максимальное выходное напряжение: 480 В
• Режим работы: источник напряжения (V/f и векторное управление)
• Защита корпуса: IP20 — защищён от прикосновений и крупной пыли, но не от брызг воды
• Интерфейсы связи: один порт RS-485, поддержка протокола MODBUS RTU
• Цифровые входы: 1 шт.
• Цифровые выходы: 4 шт.
• Аналоговые входы: 1 шт. (например, для сигнала 0–10 В или 4–20 мА)
• Аналоговые выходы: 1 шт. (для передачи информации о состоянии устройства)
• Управление через ПК: возможно через COM-порт (RS-485) с использованием специализированного ПО
• USB-интерфейс: отсутствует
• PROFINET: не поддерживается

Совместимость и монтаж

Преобразователь частоты VEDA aba00014 рассчитан на установку в электрощите. Для подключения требуются силовые кабели сечением, соответствующим току 45 А (обычно 10–16 мм², зависит от материала и температуры окружающей среды). Клеммы для подвода питания и подключения двигателя вынесены на переднюю панель. Устройство не имеет встроенного фильтра EMI — при чувствительных нагрузках рекомендуется внешняя фильтрация. Монтаж допускается только в закрытом щите с принудительной вентиляцией из-за отсутствия защиты выше IP20.

Безопасность и стандарты

Преобразователь частоты VEDA aba00014 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных применений. Поддерживает функции защиты от перегрузки, перегрева, короткого замыкания и потери фазы. Отсутствие сертификата UL/CE для экспорта — важно учитывать при поставках за пределы стран ЕАЭС.

Преимущества

• Поддержка четырёхквадрантной работы — возможность рекуперативного торможения, снижающая потребление энергии
• MODBUS RTU позволяет легко интегрировать устройство в системы SCADA и PLC
• Гибкая настройка параметров через ПК — удобно для сложных алгоритмов управления
• Наличие аналогового выхода даёт возможность мониторинга состояния (температура, частота, ток) без дополнительных датчиков
• Фиксированная мощность 22 кВт оптимизирована под типичные задачи малого и среднего производства

Ограничения применения

• Не предназначен для открытой установки — IP20 исключает использование во влажных, пыльных или агрессивных средах без корпуса
• Отсутствие USB и PROFINET ограничивает возможности быстрого подключения к современным контроллерам без адаптеров
• Один цифровой вход — недостаточно для сложных логических сценариев; возможна расширяемость через внешние модули
• Нет встроенной автономной памяти для сохранения профилей — все настройки хранятся в оперативной памяти и теряются при отключении питания без батареи
• Не подходит для однофазных сетей или двигателей менее 0.75 кВт — минимальная мощность не указана, но эффективная работа начинается от ~3 кВт

Примеры использования

• Вентиляционная система: регулирование скорости вентилятора по давлению в помещении через аналоговый сигнал от датчика
• Ленточный конвейер: запуск/остановка по команде с кнопочного пункта + торможение с рекуперацией
• Насосная станция: автоматическое поддержание давления в трубопроводе с помощью PID-регулятора внутри преобразователя
• Оборудование для пищевой промышленности: управление перемешивающими механизмами с жесткими циклами включения/выключения

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и U/V/W — перепутанные фазы вызывают обратное вращение двигателя
• Для долгой службы используйте воздушную вентиляцию щита — нагрев при работе на 90% нагрузки может достигать 60 °C
• Настройте параметры ускорения и замедления — слишком резкий старт увеличивает ударные нагрузки на механику
• Если нужна связь с HMI или PLC, используйте RS-485 с экранированным кабелем и заземлением на обоих концах
• Загрузите заводские настройки через ПК перед настройкой — это снимает риск конфликта старых параметров
• Убедитесь, что двигатель совпадает по классу изоляции и номинальному току — 45 А — чтобы избежать перегрева
