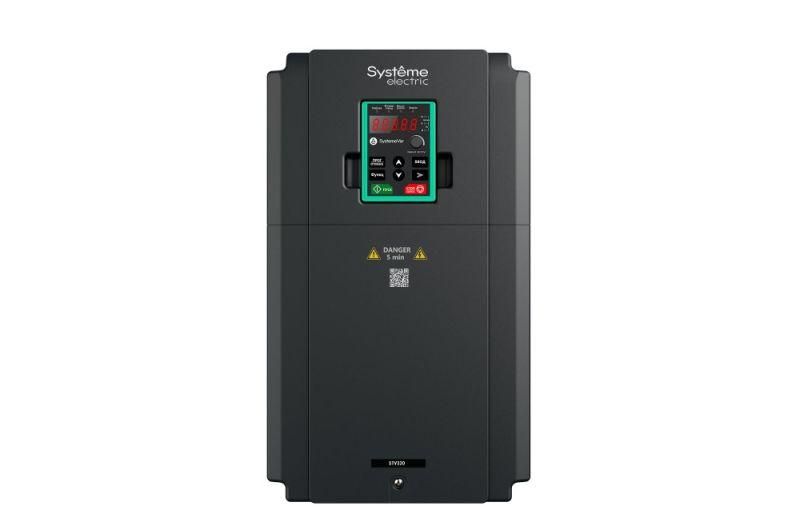

Преобразователь частоты STV320 22 кВт 400В | STV320D22N4 SE APC

Преобразователь частоты STV320 22 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель STV320 обеспечивает стабильную работу при нагрузках до 22 кВт, поддерживает Modbus и имеет компактные габариты, что упрощает интеграцию в существующие автоматизированные линии.

Назначение и область применения

Преобразователь частоты STV320 22 кВт 400В предназначен для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно изменять частоту и напряжение на выходе, снижая энергопотребление и износ оборудования. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других механизмов, где требуется точная регулировка оборотов. Применяется исключительно в промышленных условиях - не для бытовой или наружной установки.

Технические характеристики

• Номинальная мощность: 22 кВт (G-тип - повышенная перегрузочная способность)
• Выходной ток: 45 А
• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочные возможности: 150% × 60 с, 180% × 10 с, 200% × 1 с
• Необходимая частота ШИМ: 4 кГц
• Степень защиты: IP20 (защита от прикосновений и крупной пыли, без защиты от воды)
• Аналоговые входы/выходы: 2 / 2
• Цифровые входы: 5
• Цифровые выходы: 2
• Интерфейсы: один порт RS-485, поддержка Modbus RTU
• Допустимые отклонения: +-0,05% по частоте сети, +-0,1% по напряжению
• Габариты: 200×184,3×340,6 мм
• Вес: 9 кг
• Срок гарантии: 2 года

Совместимость и монтаж

Преобразователь частоты STV320 22 кВт 400В совместим с большинством трёхфазных асинхронных двигателей мощностью до 22 кВт. Для подключения требуются силовые кабели сечением, соответствующим току 45 А (обычно 10–16 мм2, зависит от длины и условий прокладки). Устройство монтируется на вертикальной поверхности внутри шкафа управления. Обязательно соблюдать минимальные зазоры вокруг корпуса для вентиляции - особенно важно при работе на пределе мощности. Клеммы для подключения должны быть затянуты моментом, указанным в руководстве. Интерфейс Modbus через RS-485 позволяет интегрировать STV320 в системы SCADA и PLC без дополнительных модулей.

Безопасность и стандарты

Преобразователь частоты STV320 22 кВт 400В соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает доступ к токоведущим частям при открытой дверце шкафа, но не защищает от влаги - установка возможна только в закрытых помещениях с контролируемой средой. Устройство проектировалось с учётом норм IEC 61800-5-1 и IEC 60204-1. Отклонения по питанию допускаются в рамках +-10%, что делает его устойчивым к колебаниям в сетях с нестабильным качеством электроэнергии.

Преимущества

• Высокая перегрузочная способность G-типа - надёжно работает с тяжёлыми пусковыми нагрузками (например, конвейеры, дробилки)
• Поддержка Modbus и RS-485 - легко подключается к системам автоматизации без дорогостоящих адаптеров
• Компактный размер и малый вес - удобен для монтажа в ограниченном пространстве
• Ручное, дистанционное и программное управление - гибкая настройка параметров через кнопки, внешние сигналы или ПЛК
• Низкий уровень помех благодаря стабильной несущей частоте ШИМ 4 кГц

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных зонах - степень защиты IP20 недостаточна
• Не подходит для однофазных сетей - требует трёхфазного питания 380–440 В
• Максимальная выходная мощность 45 кВт - нельзя использовать для двигателей выше 22 кВт длительное время
• Не имеет встроенного тормозного модуля - для быстрого останова двигателя потребуется внешний тормозной резистор
• Не рекомендован для установки рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты)

Примеры использования

• Вентиляция в цехах - регулирование скорости вентиляторов по температуре воздуха
• Конвейерная линия - плавный запуск и остановка для предотвращения проскальзывания товаров
• Насосная станция - экономия энергии за счёт снижения оборотов при низком спросе
• Обработка металла - точная скорость вращения шпинделя станка с ЧПУ
• Элеваторы и подъёмники - контроль момента и плавное ускорение

Практические советы

• Выбирая преобразователь частоты STV320 22 кВт 400В, проверьте соответствие номинального тока двигателя (не более 45 А) и тип нагрузки - G-тип оптимален для тяжёлых механических систем
• Для долгой службы используйте фильтры на входе, если в сети есть высшие гармоники
• Настройка через интерфейс Modbus требует знания адресов регистров - сохраните параметры после первичной настройки
• При использовании внешнего тормозного резистора - следите за его мощностью и температурой
• Запрещено открывать крышку шкафа при включенном питании - даже при выключенном преобразователе конденсаторы могут хранить опасное напряжение
• При замене старого преобразователя - сравните габариты: STV320 занимает мало места (200×184×340 мм), но требует свободного пространства сверху и с боков для теплоотвода
