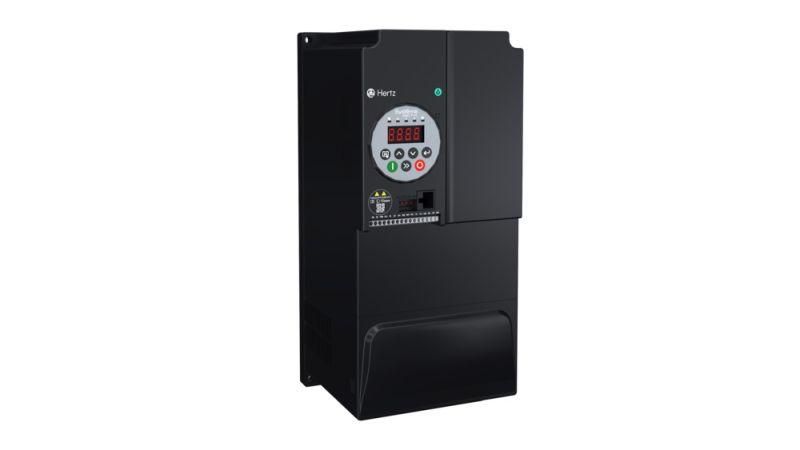

Преобразователь частоты STV050 Hertz 18.5кВт 380В ЭМС С3 + LED панель оператора SE STV050D18N4 APC

Преобразователь частоты 18,5 кВт 380В ЭМС С3 с LED панелью оператора SE от бренда Systeme Electric (артикул stv050d18n4) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - особенно эффективен в насосных и вентиляторных установках.

Назначение и область применения

Преобразователь частоты 18,5 кВт 380В ЭМС С3 с LED панелью оператора SE используется для управления скоростью вращения электродвигателей в зависимости от потребностей технологического процесса. Подходит для автоматизации насосных станций, систем вентиляции, конвейеров, компрессоров и других устройств с изменяющейся нагрузкой. Особенно эффективен там, где важна энергоэффективность и плавный запуск.

Технические характеристики

• Номинальная выходная мощность: 18,5 кВт (P-тип); 15 кВт (G-тип)
• Номинальный ток: 37 А (P-тип), 32 А (G-тип)
• Сетевое напряжение: 380–480 В, 3 фазы, 50/60 Гц
• Выходная частота: до 599 Гц
• Перегрузочная способность (P-тип): 120% на 60 сек, 150% на 3 сек (цикл 300 сек)
• Управление: скалярное и векторное (без энкодера)
• Степень защиты: IP20 - для внутренней установки в шкафах
• Рабочая температура: –20C … +50C (при +40C и ниже - без снижения мощности)
• Встроенные порты: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Коммуникация: Modbus RTU через RS-485
• Габариты: 150×330×164 мм
• Вес: 4,4 кг
• Покрытие печатных плат: класс 3С2 (EN 60721-3-3) - повышенная устойчивость к влаге и загрязнениям
• Встроенный фильтр ЭМС: класс C3 (EN 61800-3) - снижает помехи в сети

Совместимость и монтаж

Преобразователь частоты 18,5 кВт 380В ЭМС С3 с LED панелью оператора SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 18,5 кВт. Для монтажа требуется установка в электрическом шкафу с соблюдением требований к вентиляции. Устройство имеет типоразмер E и допускает монтаж «бок-о-бок» - минимальное расстояние между соседними преобразователями - 50 мм. Кабели питания и двигателя должны быть экранированными, заземленными на обоих концах. Подключение к сети - через автоматический выключатель и контактор (не входят в комплект).

Безопасность и стандарты

• Соответствие EN 61800-3 - требования к электромагнитной совместимости (EMC) класса C3
• Соответствие EN 60721-3-3 - класс покрытия плат 3С2 для работы в условиях повышенной влажности и пыли
• Защита от перегрева, перенапряжения, перегрузки, замыкания на землю
• Функция «пожарный режим» - контролирует целостность кабеля двигателя и отключает питание при обрыве

Преимущества

• Компактный «книжный» корпус - экономия места в шкафу
• Встроенный фильтр ЭМС класса C3 - исключает необходимость внешнего фильтра в большинстве промышленных сетей
• LED-панель оператора - удобная локальная настройка без ПК
• Поддержка векторного управления - повышает точность и момент на низких оборотах
• Покрытие плат класса 3С2 - увеличивает надёжность в агрессивных средах
• ПО SystemeVAR Tool - позволяет легко выполнять первичную настройку, диагностику и обновление прошивки через USB
• Гарантия 3 года - один из самых длинных сроков в классе

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - степень защиты IP20 не защищает от пыли и воды
• Не подходит для прямого подключения к однофазным сетям - требует трёхфазного питания 380–480 В
• При температуре выше +40C возможна снижение выходной мощности - необходимо обеспечить принудительное охлаждение
• Не имеет встроенного тормозного модуля - для быстрого останова с высокой инерцией нужен внешний тормозной резистор
• Имеет ограниченный набор I/O - для сложных систем может потребоваться расширение через модули

Примеры использования

• Автоматизация системы водоснабжения - плавное регулирование давления в трубопроводе
• Вентиляционные установки - изменение скорости вентиляторов в зависимости от качества воздуха
• Лифтовые механизмы - мягкий пуск и точная остановка
• Производственные линии - согласование скоростей нескольких приводов
• Оборудование для пищевой промышленности - работа в условиях повышенной влажности благодаря защите плат 3С2

Практические советы

• При монтаже обязательно используйте кабели с медной оплёткой и заземлите корпус преобразователя и двигатель отдельно
• Для длительной работы при температуре +40…+50C рекомендуется установка вентиляторов в шкафу
• Настройку начинайте с помощью ПО SystemeVAR Tool - это сэкономит время и минимизирует ошибки
• Проверьте соответствие номинального тока двигателя (In) и преобразователя - при использовании G-типа (для тяжёлых пусков) выбирайте модель с запасом
• Не забудьте настроить функцию «пожарный режим» - она критически важна для объектов с высокими требованиями к безопасности
• При замене старого ПЧ - учтите габариты: 150×330×164 мм - проверьте свободное место в шкафу
