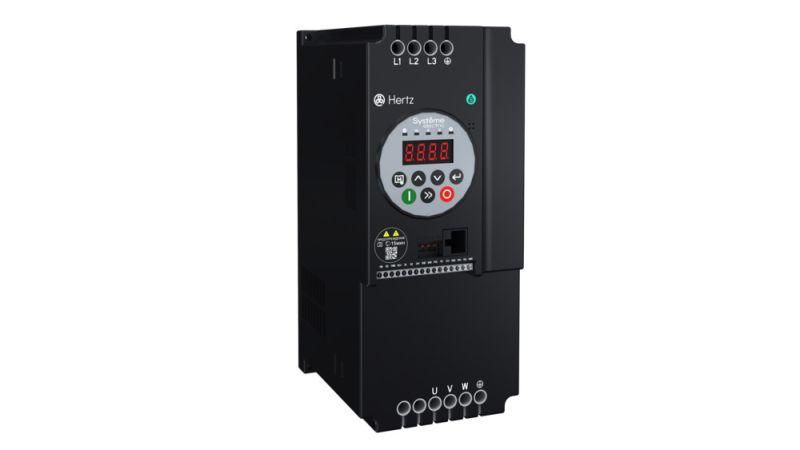

Преобразователь частоты STV050 Hertz 15кВт 380В ЭМС С3 + LED панель оператора SE STV050D15N4 APC

Преобразователь частоты 15 киловатт 380 вольт ЭМС С3 с LED панелью оператора SE - устройство для точного регулирования скорости трёхфазных двигателей в системах вентиляции, насосов и других технологических процессах. Бренд Systeme Electric, артикул stv050d15n4, обеспечивает надёжную работу в промышленных условиях благодаря встроенному фильтру класса С3 и интерфейсу Modbus RTU.

Назначение и область применения

Преобразователь частоты 15 киловатт 380 вольт ЭМС С3 с LED панелью оператора SE предназначен для управления асинхронными двигателями переменного тока. Подходит для задач, где важна энергоэффективность и плавный запуск: насосные станции, системы вентиляции, компрессоры, конвейеры. Особенно эффективен в режимах с изменяющейся нагрузкой - например, когда требуется поддержание постоянного давления или расхода.

Технические характеристики

• Номинальная выходная мощность: 15 кВт
• Номинальное сетевое напряжение: 380–480 В, три фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Выходной ток: 32 А
• Перегрузочная способность: 120% в течение 60 секунд, 150% - до 3 секунд (цикл 300 сек)
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит для установки внутри шкафа
• Рабочая температура: от –20C до +50C; при +40C и ниже - сохраняет номинальную мощность
• Встроенные интерфейсы: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Коммуникация: Modbus RTU через последовательный порт
• Встроенный EMC-фильтр: класс C3, соответствие EN 61800-3
• Покрытие печатных плат: класс 3C2, EN 60721-3-3 - устойчиво к влаге и пыли в промышленной среде
• Габариты: 106×240×146 мм
• Вес: 2,2 кг

Совместимость и монтаж

Преобразователь частоты 15 киловатт 380 вольт ЭМС С3 с LED панелью оператора SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 15 кВт. Для подключения используйте кабели сечением, соответствующим току 32 А (обычно 6–10 мм2, зависит от длины и условий прокладки).

Монтаж допускается только в закрытом электрошкафе. Установка «бок-о-бок» требует минимального зазора 50 мм между соседними преобразователями для обеспечения теплоотвода. Клеммы питания и двигателя расположены на передней панели - доступны после снятия крышки шкафа. Встроенная LED-панель позволяет настраивать параметры без внешнего контроллера.

Безопасность и стандарты

• EMC-фильтр класса C3 - снижает помехи в электросети, соответствует EN 61800-3
• Покрытие плат класса 3C2 - защищает от конденсата, пыли и химически активной среды
• Поддержка пожарного режима: автоматическое переключение на максимальную скорость при сигнале от системы пожарной безопасности
• Контроль целостности кабеля двигателя - предотвращает аварию при обрыве провода

Преимущества

• Встроенный фильтр класса C3 исключает необходимость в дополнительном внешнем фильтре
• LED-панель оператора - удобная локальная настройка без ПК
• Векторное управление повышает точность контроля момента и скорости
• Широкий диапазон рабочих температур - работает даже в неотапливаемых помещениях
• Поддержка Modbus RTU - легко интегрируется в SCADA и PLC-системы
• Оптимизирован для насосов и вентиляторов - есть готовые алгоритмы для этих типов нагрузок

Ограничения применения

• Не предназначена для работы вне шкафа - степень защиты IP20 не защищает от воды, пыли и механических воздействий
• Не подходит для однофазных сетей - требует трёхфазного питания 380–480 В
• При температуре выше +40C возможна снижение номинальной мощности - необходимо принудительное охлаждение
• Не имеет встроенного тормозного модуля - для быстрого останова нужен внешний тормозной резистор
• Аналоговые выходы не рассчитаны на питание внешних устройств - только сигналы уровня

Примеры использования

• Циркуляционные насосы в системах отопления - плавное регулирование потока по температуре
• Вентиляторы в HVAC - экономия энергии за счёт изменения оборотов в зависимости от потребности
• Конвейерные линии - плавный старт и останов для защиты груза
• Пожарные насосы - автоматический переход на 100% мощность при получении сигнала от пожарной тревоги

Практические советы

• Выбирайте кабель для двигателя с запасом по сечению - особенно при длинной прокладке (>30 м)
• Заземление корпуса обязательно - для работы фильтра C3 и защиты от импульсных помех
• Настройте параметры «зона жесткости» и «компенсация скольжения» для лучшей работы с насосами
• Проверьте правильность подключения DI/DO - некоторые входы можно программно задать как нормально замкнутые
• При использовании в холодных помещениях - убедитесь, что шкаф не продувается воздухом извне, чтобы избежать конденсата
• Обновите прошивку через Modbus, если доступны новые версии - производитель периодически выпускает исправления для пожарного режима
