Преобразователь частоты STV630 11 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630D11N4L1 Systeme Electric APC

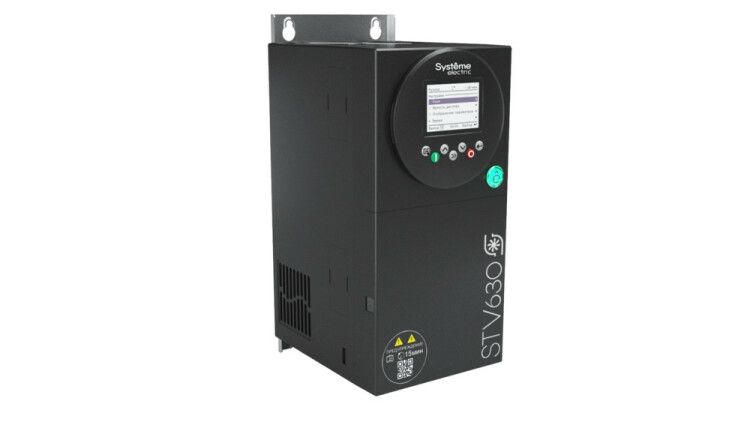

Преобразователь частоты 11 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах автоматизации. Модель stv630d11n4l1 от Systeme Electric предназначена для работы в промышленной среде с высокими требованиями к надёжности и защите от помех.

Назначение и область применения

Преобразователь частоты 11 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для управления двигателями в системах, где важна плавная регулировка скорости: насосы, вентиляторы, конвейеры, компрессоры, транспортеры. Подходит для задач, требующих энергоэффективности и снижения механических нагрузок на оборудование. Благодаря встроенному фильтру класса С3 и реактору, устройство устойчиво к сетевым помехам и хорошо работает в условиях промышленных электросетей.

Технические характеристики

• Номинальная выходная мощность: 11 кВт
• Рабочее сетевое напряжение: 380–480 В переменного тока, три фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 25 А
• Степень защиты: IP20 - защита от прикосновения к опасным частям и крупным предметам, но не от пыли и воды
• Типоразмер: B2 (145×335×192 мм)
• Вес: 4,5 кг
• Встроен DC-реактор - снижает импульсные помехи в цепи постоянного тока
• Встроенный ЭМС-фильтр класса С3 - соответствует нормам EN 61800-3 для промышленной среды
• Интерфейсы: Modbus RTU (встроенный), один слот для карты расширения
• Цифровые входы: 6 DI
• Аналоговые входы: 2 AI
• Цифровые выходы: 1 DO + 2 RO (реле)
• Аналоговые выходы: 2 AO
• Защита двигателя: PTC-вход для термистора
• LCD-панель оператора - позволяет настраивать параметры и контролировать работу без внешнего устройства
• Покрытие печатных плат: класс 3С3 - повышенная устойчивость к влаге, пыли и химическим воздействиям
• Светодиод индикации состояния - быстрый визуальный контроль работоспособности

Совместимость и монтаж

Преобразователь частоты 11 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 11 кВт. Для установки требуется свободное место в шкафу с обеспечением минимального зазора для вентиляции - рекомендуется минимум 100 мм с каждой стороны. Клеммы для подключения питания и двигателя расположены снизу и сверху корпуса. Подключение проводов - винтовой зажим, допустимый сечения - до 16 мм2. Устройство монтируется вертикально, без переворота. Не требует внешних фильтров благодаря встроенному EMC-фильтру и DC-реактору.

Безопасность и стандарты

• Соответствие EN 61800-3 (EMC - класс C3)
• Соответствие IEC/EN 61800-5-1 (безопасность электрооборудования)
• Покрытие плат класса 3С3 - повышает долговечность в агрессивной среде
• IP20 - не предназначен для открытых площадок или помещений с высокой влажностью

Преимущества

• Встроенные DC-реактор и EMC-фильтр класса С3 исключают необходимость в дополнительных компонентах, экономят место и время монтажа
• LCD-панель оператора позволяет полностью настраивать и диагностировать устройство без ПК
• Modbus RTU встроен - легко интегрируется в системы автоматизации
• Увеличенный запас по температуре и покрытие плат класса 3С3 обеспечивают стабильную работу даже в условиях перепадов температуры и влажности
• Поддержка PTC-защиты двигателя - предотвращает перегрев без внешних реле

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 не защищает от пыли и брызг
• Не подходит для однофазных сетей - требует трёхфазного питания 380–480 В
• Максимальная частота 599 Гц - не рассчитан на высокочастотные привода (например, шпиндели сверлильных станков выше 10 кВт)
• Ограниченное количество аналоговых выходов - для сложных систем может потребоваться карта расширения
• Запрещено использование в взрывоопасных зонах - отсутствует сертификат ATEX/IECEx

Примеры использования

• Автоматизация насосной станции - плавный пуск и регулирование давления в трубопроводе
• Вентиляционные системы в промышленных помещениях - управление оборотами в зависимости от температуры
• Ленточные конвейеры - изменение скорости передачи материалов
• Компрессоры - снижение энергопотребления при неполной нагрузке
• Оборудование пищевой и фармацевтической промышленности - благодаря защите плат класса 3С3

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и PE - неверное подключение может вывести из строя внутренние элементы
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) используйте экранированные кабели и заземлите экран с двух сторон
• Настройка через LCD-панель: начните с автопараметров (Auto-tuning) для определённого двигателя - это повысит эффективность и снизит нагрев
• Для удалённого управления подключите модуль расширения - можно добавить Profibus, CANopen или Ethernet
• Регулярно проверяйте состояние вентиляционных решёток - забитые каналы вызывают перегрев и отключение по тепловой защите
• При замене старого преобразователя - учтите типоразмер B2: габариты 145×335×192 мм должны точно подходить под существующий монтаж
