Преобразователь частоты STV600 18 кВт 400В с DC реакт. | STV600D18N4L1 SE APC

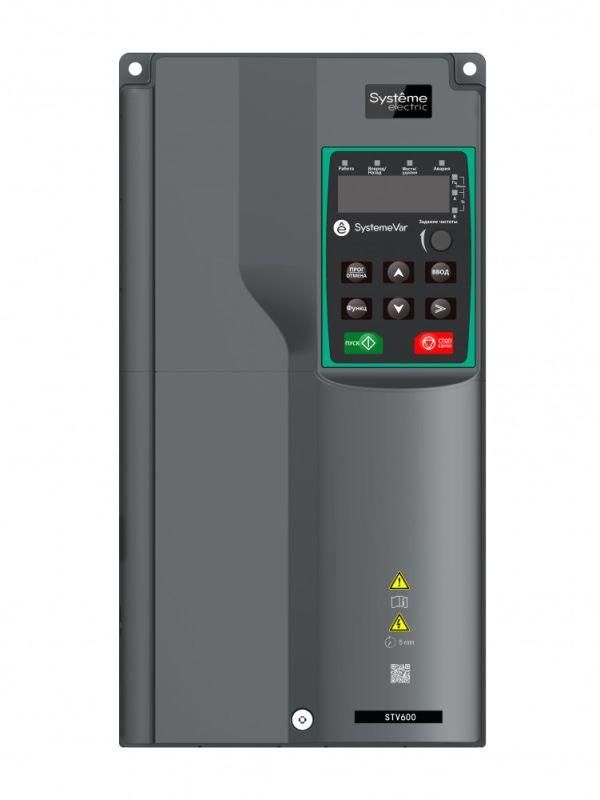

Преобразователь частоты 18 кВт 400В с реактором DC/входным SE - устройство для точного регулирования скорости трёхфазных двигателей в промышленных системах. Произведённый компанией Systeme Electric, модель stv600d18n4l1 из серии SystemeVar оснащена встроенным DC-реактором и подходит для насосов, вентиляторов и других нагрузок с переменным моментом.

Назначение и область применения

Преобразователь частоты 18 кВт 400В с реактором DC/входным SE предназначен для управления асинхронными двигателями в системах с переменной нагрузкой. Особенно эффективен в насосных и вентиляторных контурах, где требуется энергосбережение за счёт снижения оборотов при неполной нагрузке. Также подходит для конвейеров, компрессоров и другого оборудования, требующего плавного пуска и точной регулировки скорости. Устройство работает в закрытых шкафах управления благодаря степени защиты IP20.

Технические характеристики

• Напряжение питания: 3×400 В +-15…+10% (диапазон 340–440 В)
• Номинальная мощность: 18,5 кВт (кратковременная перегрузка до 38 кВт на 60 сек)
• Номинальный выходной ток: 38 А
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Напряжение сети: допустимое отклонение +-0,1%
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20
• Температурный диапазон: от -10 C до +50 C (при температуре выше +40 C снижаются номинальные параметры)
• Охлаждение: принудительное, вентилятор
• Габариты: 169 × 320 × 214 мм
• Вес: 6,2 кг
• Аналоговые входы: 2
• Цифровые входы: 6
• Аналоговые выходы: 2
• Цифровые выходы: 1
• Релейные выходы: 1 (или 2 - для моделей после 15.03.2023, помеченных “QCPASS”)
• Интерфейсы: Modbus RTU (встроенный), один слот расширения (доступны PROFIBUS, PROFINET, CANopen)
• Поддержка ПО: SystemeVAR Studio для настройки и диагностики
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3)

Совместимость и монтаж

Преобразователь частоты stv600d18n4l1 рассчитан на встраивание в электрический шкаф. Возможны два варианта монтажа: настенный и фланцевый. Для обеспечения надлежащего охлаждения необходимо соблюдать минимальные зазоры вокруг устройства - рекомендовано минимум 100 мм спереди и по бокам. Встроенный DC-реактор снижает высшие гармоники в сети, что позволяет использовать устройство без внешнего входного реактора. Однако отсутствие встроенного ЭМС-фильтра требует установки внешнего фильтра при чувствительном оборудовании рядом или в условиях сильных электромагнитных помех. Панель оператора интегрирована (LED), но можно заменить её на выносную LED (SEOP-1203) или LCD (SEOP-1205).

Безопасность и стандарты

Преобразователь частоты 18 кВт 400В с реактором DC/входным SE соответствует требованиям EN 61800-5-1 (безопасность силовой части) и EN 61800-3 (электромагнитная совместимость). Конформное покрытие печатных плат повышает устойчивость к влаге, пыли и химическим воздействиям внутри шкафа. Сертификаты на продукцию подтверждают соответствие европейским нормам безопасности. Гарантия - 24 месяца.

Преимущества

• Встроенный DC-реактор снижает уровень гармоник без необходимости внешних компонентов
• Поддержка векторного управления без датчика обратной связи - точное управление моментом даже при малых оборотах
• Функция «пожарный режим» - автоматическое максимальное ускорение при сигнале от системы противопожарной защиты
• Два слота расширения позволяют добавить интерфейсы связи (PROFIBUS, PROFINET и др.) без изменения основного устройства
• Поддержка программного обеспечения SystemeVAR Studio - удобная настройка через ПК, диагностика ошибок, запись параметров
• Конформное покрытие плат увеличивает долговечность в агрессивных средах

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует обязательного помещения в шкаф
• Отсутствие встроенного ЭМС-фильтра делает необходимым его установку в условиях повышенных электромагнитных помех (например, рядом с сварочными аппаратами)
• Не поддерживает работу с синхронными двигателями или с датчиками обратной связи (энкодеры)
• При температуре выше +40 C снижается номинальная мощность - требуется дополнительное охлаждение или снижение нагрузки
• Релейные выходы: модели до 15.03.2023 имеют только 1 реле, новые - 2 реле (проверяйте маркировку “QCPASS” на упаковке)

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе путём изменения скорости насоса
• Вентиляция крупного цеха: адаптация производительности в зависимости от температуры и загруженности
• Линии производства: плавный запуск конвейеров для предотвращения механических ударов
• Промышленные компрессоры: снижение потребления электроэнергии при ночных режимах работы
• Пожарные насосы: активация в режиме «пожарный режим» при получении сигнала от пожарной сигнализации

Практические советы

• Перед монтажом проверьте наличие “QCPASS” на упаковке - это гарантирует наличие двух релейных выходов
• Для длительной работы при температуре выше +40 C используйте дополнительное охлаждение шкафа или выбирайте более мощную модель
• Если в помещении много частотных преобразователей или сварочных машин - обязательно установите внешний ЭМС-фильтр
• Настройку начинайте через ПО SystemeVAR Studio - проще и безопаснее, чем ручной ввод параметров
• При использовании выносной панели (SEOP-1203/SEOP-1205) учтите длину кабеля - максимум 10 метров
• Запрещено подключать двигатель длинным кабелем (>50 м) без выходного дросселя - возможны импульсные перенапряжения
• Обязательно выполните заземление корпуса и подключение экрана кабелей к шине заземления шкафа
