Преобразователь частоты STV600 18 кВт 400В с ЭМС C2 фильт. | STV600D18N4F2 SE APC

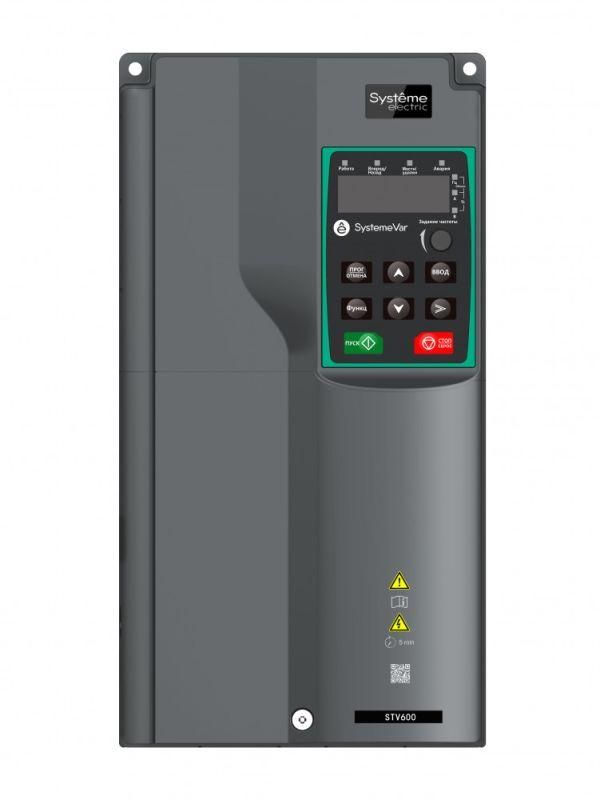

Преобразователь частоты SE STV600D18N4F2 - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 18,5 кВт, оснащённое встроенным ЭМС-фильтром класса С2. Подходит для насосов, вентиляторов и других систем, где важна энергоэффективность и стабильность работы. Бренд Systeme Electric, артикул stv600d18n4f2.

Назначение и область применения

Преобразователь частоты SE STV600D18N4F2 предназначен для управления скоростью вращения асинхронных двигателей в системах с переменной нагрузкой. Особенно эффективен в насосных и вентиляторных установках - там, где требуется плавный запуск, снижение потребления энергии и точная регулировка давления или расхода. Также поддерживает пожарный режим, что делает его подходящим для систем противопожарной безопасности.

Технические характеристики

• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Номинальная выходная мощность: 18,5 кВт (кратковременно до 20,3 кВт - 110% за 60 сек)
• Номинальный выходной ток: 38 А
• Выходная частота: до 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS, PROFINET, CANopen
• Аналоговые входы: 2 (0...10 В / 4...20 мА)
• Цифровые входы: 6 (дискретные сигналы)
• Аналоговые выходы: 2 (0...10 В / 4...20 мА)
• Цифровые выходы: 1 дискретный + 2 релейных (только для серий, выпущенных после 15.03.2023)
• Встроенный ЭМС-фильтр: класс С2, соответствие EN 61800-3
• Степень защиты: IP20 (требует установки в шкаф)
• Охлаждение: принудительное, вентилятор
• Рабочая температура: -10…+50 C; без потери мощности - до +40 C
• Габариты: 169×320×214 мм
• Вес: 5,2 кг
• Гарантия: 24 месяца
• Поддержка ПО: SystemeVAR Studio (настройка, диагностика, мониторинг)
• Конформное покрытие плат: Class 3C3 (EN 60721-3-3) - повышенная устойчивость к влаге и загрязнениям внутри шкафа

Совместимость и монтаж

Преобразователь частоты SE STV600D18N4F2 рассчитан на встраивание в силовой шкаф управления. Установка возможна двумя способами: настенная или фланцевая. Для обеспечения надёжной работы необходимо соблюдать зазоры вокруг устройства - минимум 100 мм спереди и по бокам для доступа к клеммам и охлаждения. Кабели питания и двигателя должны быть экранированными, особенно при использовании длинных линий (>10 м). Отсутствие встроенного DC-реактора требует внешнего подключения при наличии проблем с сетью (например, высоких помех или перепадов напряжения).

Панель оператора - встроенная LED, несъёмная. Для удобства наладки можно использовать выносные панели: SEOP-1203 (LED) или SEOP-1205 (LCD). Расширить количество I/O можно через два слота: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) или SEOP-1630 (2 DI, 6 RO).

Безопасность и стандарты

• ЭМС-фильтр класса С2 соответствует EN 61800-3 - позволяет избежать помех в промышленной сети без дополнительных фильтров
• Конформное покрытие плат - повышает долговечность в условиях повышенной влажности и пыли внутри шкафа
• Соблюдены требования по EMC и EMI для промышленного оборудования
• Не имеет встроенной защиты от перегрузки по току выше номинала - автоматическая защита работает в рамках заданных параметров, но не заменяет внешние предохранители

Преимущества

• Встроенный фильтр класса С2 исключает необходимость в дорогостоящих внешних ЭМС-фильтрах
• Поддержка векторного управления без датчика - точное управление моментом даже при малой частоте
• Пожарный режим - автоматическое увеличение мощности при аварийном вызове
• Гибкая система расширения портов - возможность адаптировать устройство под любую задачу
• Профессиональное ПО SystemeVAR Studio - упрощает настройку, диагностику и сохранение профилей
• Конформное покрытие - снижает риск отказов в агрессивной среде

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать вне закрытого шкафа, даже в помещении с низкой влажностью
• Отсутствие встроенного DC-реактора - при нестабильной сети или частых перепадах напряжения рекомендуется установка внешнего реактора
• Нет встроенного моторного дросселя - при длинах кабелей более 50 м возможны импульсные перенапряжения на обмотках двигателя
• Максимальная рабочая температура +50 C - при постоянной работе выше +40 C возможно снижение номинальной мощности
• Реле выходов доступны только в модификациях, произведенных после 15.03.2023 - проверьте маркировку на упаковке (“QCPASS”)

Примеры использования

• Водоснабжение: регулировка насосов по давлению в трубопроводе
• Вентиляция: изменение оборотов вентиляторов в зависимости от CO₂ или температуре
• Конвейеры: плавный пуск и остановка с учётом груза
• Системы пожаротушения: активация в режиме «пожар» - максимальная мощность на 10 минут
• Линии производства: согласование скоростей нескольких механизмов по Modbus

Практические советы

• Перед первым запуском используйте ПО SystemeVAR Studio - быстрее и безопаснее, чем ручная настройка
• При подключении к сети с частыми просадками напряжения - установите внешний DC-реактор
• Для кабелей двигателя длиной >50 м - используйте фильтрующие дроссели или LC-фильтры на выходе
• Проверьте наличие маркировки “QCPASS” на упаковке - она подтверждает наличие двух релейных выходов
• Не забудьте оставить свободное пространство вокруг устройства - недостаток охлаждения приведёт к отключению по перегреву
• При использовании выносной панели (SEOP-1203/1205) - убедитесь, что кабель не перегнут и не находится рядом с источниками помех
