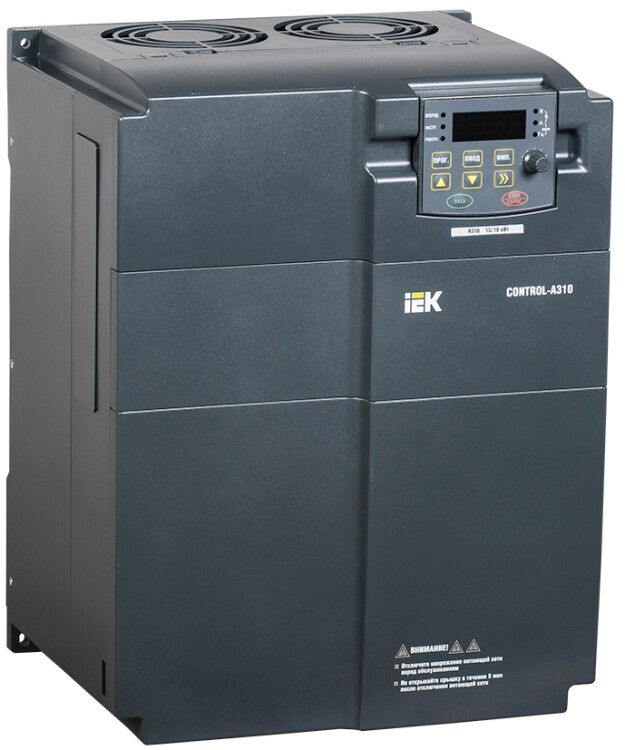

Преобразователь частоты CONTROL-A310 380В, 3Ф 15-18,5 kW 32-37A | CNT-A310D33V15-18TELZ IEK

Преобразователь частоты 380В 3 фазы 15-18.5 кВт 32-37 А (артикул cnt-a310d33v15-18telz, бренд ONI / IEK) предназначен для точного регулирования скорости асинхронных двигателей в промышленных системах. Модель из серии CONTROL A310 сочетает компактную конструкцию, встроенные функции управления и возможность удалённой настройки через съёмную панель.

Назначение и область применения

Преобразователь частоты CONTROL A310 используется для управления асинхронными двигателями в промышленных системах, где требуется изменение скорости вращения. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с переменной нагрузкой. Применяется в цехах, на производствах, в системах автоматизации, где важна энергоэффективность и плавный запуск.

Технические характеристики

• Номинальная мощность: 18,5 кВт
• Номинальный выходной ток: 37 А
• Выходное напряжение: 380 В (трёхфазное)
• Входное сетевое напряжение: 400 В (+-5%)
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 3200 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг
• Диапазон рабочих температур: от –10 C до +40 C
• Климатическое исполнение: УХЛ3.1 - для помещений с умеренным климатом, без агрессивной среды
• Способ монтажа: на монтажную плату (панель щита)
• Максимальное сечение кабеля: 6 мм2
• Наличие дисплея: да - для отображения параметров и диагностики
• Количество интерфейсов RS-485: один - для связи с PLC или HMI
• Поддержка протокола: MODBUS RTU
• Встроенный PID-регулятор - для замкнутых систем управления (например, давление, уровень)
• Работа в четырёх квадрантах - позволяет рекуперировать энергию при торможении
• Защита электродвигателя: встроенная - по току, перегреву, перегрузке
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL A310 монтируется на DIN-рейку или внутреннюю панель шкафа. Для подключения используются кабели сечением до 6 мм2 - не более! Клеммы рассчитаны на жилы без опрессовки. Обязательно соблюдать полярность входа (L1/L2/L3/N) и выхода (U/V/W). Съёмная панель управления подключается к основному устройству гибким кабелем - её можно вынести на переднюю дверцу шкафа для удобства оператора. Интерфейс RS-485 позволяет интегрировать преобразователь в системы автоматизации - используйте экранированный кабель с правильным терминированием.

Безопасность и стандарты

Преобразователь соответствует требованиям к промышленному оборудованию. Защита от перегрузки до 180% на 60 секунд предотвращает повреждение двигателя. Встроенные функции контроля температуры и тока снижают риск аварий. Наличие встроенного DC-дрейнера (в некоторых модификациях) уменьшает помехи. Работа в четырёх квадрантах требует наличия тормозного резистора - он не входит в комплект и должен быть установлен отдельно.

Преимущества

• Съёмная русифицированная панель - легко настраивать без вскрытия шкафа
• MODBUS RTU - совместим с большинством промышленных контроллеров
• PID-регулятор - позволяет точно поддерживать заданные параметры (давление, скорость, уровень)
• Работа в четырёх квадрантах - экономия энергии при торможении
• Компактный корпус - подходит для плотной компоновки в шкафах
• Встроенная защита двигателя - исключает необходимость внешних тепловых реле

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 недостаточна
• Запрещено использование при температурах ниже –10 C и выше +40 C - возможен отказ
• Требуется принудительная вентиляция при длительной работе на максимальной нагрузке
• Не имеет встроенного тормозного резистора - для рекуперации нужен внешний элемент
• Не подходит для однофазных сетей - только трёхфазное питание 400 В
• Не применяется в условиях высокой запылённости или влажности - IP20 не защищает от пыли и воды

Примеры использования

• Насосная станция - управление подачей воды по давлению с помощью PID
• Конвейерная лента - плавный пуск и регулировка скорости в зависимости от загрузки
• Вентиляционная система - снижение оборотов ночью для экономии электроэнергии
• Центробежный компрессор - работа в четырёх квадрантах при остановке
• Фрезерный станок - точная настройка частоты вращения шпинделя

Практические советы

• Перед первым запуском проверьте соответствие напряжения питания (400 В +-5%) - завышенное напряжение вызывает сбои
• Обязательно подключите заземление - даже при IP20 это критично для безопасности
• При использовании RS-485 - используйте twisted pair кабель, экранированный, с заземлением экрана в одной точке
• Для долгой службы не закрывайте вентиляционные отверстия - оставьте минимум 5 см свободного пространства вокруг устройства
• Настройку параметров выполняйте через съёмную панель - она проще и быстрее, чем программирование через интерфейс
• Если двигатель часто тормозится - выбирайте модель с внешним тормозным резистором и правильно рассчитайте его мощность
• Не забудьте указать тип двигателя (АС) и его номинальный ток при настройке - это активирует защиту
