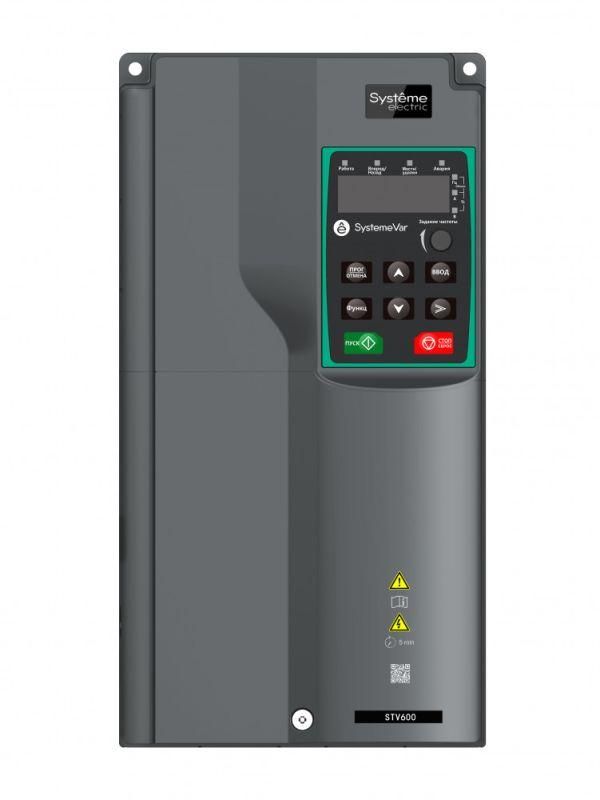

Преобразователь частоты STV600 18 кВт 400В 3ф | STV600D18N4 SE APC

Преобразователь частоты STV600 18 кВт 400В 3-фазный - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах, особенно эффективен в насосных и вентиляторных контурах. Бренд Systeme Electric предлагает эту модель в серии SystemeVar с артикулом stv600d18n4 для стационарной установки в шкафы управления.

Назначение и область применения

Преобразователь частоты STV600 18 кВт 400В 3-фазный предназначен для управления скоростью вращения электродвигателей мощностью до 18,5 кВт. Оптимизирован для работы с насосами, вентиляторами, компрессорами и другими нагрузками, где требуется изменение расхода или давления без механических дросселей. Подходит для автоматизации технологических процессов в водоснабжении, HVAC, пищевой и химической промышленности. Может использоваться в промышленных зонах с жесткими условиями эксплуатации.

Технические характеристики

• Напряжение питания: 3 фазы, 380–440 В (допуск +-15%/+10%), 50/60 Гц
• Номинальная выходная мощность: 18,5 кВт (кратковременно до 20,3 кВт - 110% за 60 сек)
• Номинальный выходной ток: 38 А
• Выходное напряжение: 0–400 В
• Максимальная выходная частота: 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Степень защиты: IP20 - только для установки внутри закрытых шкафов
• Охлаждение: принудительное, вентилятор
• Рабочая температура: от -10 C до +50 C; при +40 C и ниже - сохраняет номинальные параметры
• Габариты: 169×320×214 мм
• Вес: 5,2 кг
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CANopen через платы расширения
• Аналоговые входы: 2 (0…10 В / 4…20 мА)
• Цифровые входы: 6 (с возможностью программирования)
• Аналоговые выходы: 2 (0…10 В / 4…20 мА)
• Цифровые выходы: 1 (реле) + 1 дополнительное реле (только для моделей после 15.03.2023, помечены “QCPASS”)
• Платы расширения: 2 слота (SLOT1/SLOT2) для добавления I/O или коммуникационных модулей
• Конформное покрытие плат: класс 3C3 (EN 60721-3-3) - устойчиво к влаге и запылению внутри шкафа

Совместимость и монтаж

Преобразователь частоты STV600 18 кВт 400В 3-фазный рассчитан на встраиваемую установку в электрический шкаф. Доступны два способа крепления: настенный и фланцевый. Установка требует свободного пространства вокруг корпуса для обеспечения воздушного потока - вентилятор работает постоянно при включённом питании. Не допускается монтаж вне шкафа из-за степени защиты IP20. Для удобства настройки предусмотрена встроенная LED-панель, несъёмная. По желанию можно заменить её на выносную LED (SEOP-1203) или LCD (SEOP-1205) панель. Все соединения выполняются через клеммы на передней панели. Кабели питания и двигателя должны соответствовать требованиям по сечению для 38 А - рекомендуется использовать медные провода с изоляцией 75 C и выше.

Безопасность и стандарты

Преобразователь частоты STV600 18 кВт 400В 3-фазный соответствует требованиям безопасности для промышленного оборудования. Конформное покрытие печатных плат (класс 3C3) повышает надёжность в условиях повышенной влажности и пыли внутри шкафа. Отсутствие встроенного EMC-фильтра и DC-реактора требует их обязательной установки на стороне питания и двигателя - иначе возможны помехи в сети и перегрев. Гарантия - 24 месяца. Соответствует нормам EN 61800-5-1 (безопасность) и EN 61800-3 (электромагнитная совместимость), но только при соблюдении условий внешнего фильтра и правильного монтажа.

Преимущества

• Поддержка двух режимов управления - скалярного и векторного - позволяет точно контролировать момент даже при малой частоте
• Встроенные функции для насосов и вентиляторов: снижение энергопотребления при частичной нагрузке, плавный пуск, автоподстройка
• Пожарный режим: при сигнале от системы пожарной безопасности переводит двигатель на максимальную скорость
• Два слота для расширения - легко адаптировать под нужды проекта без замены устройства
• Поддержка ПО SystemeVAR Studio - упрощает настройку, диагностику и мониторинг в реальном времени
• Надёжное конформное покрытие плат увеличивает срок службы в агрессивной среде

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 исключает использование без шкафа
• Отсутствуют встроенные EMC-фильтр и DC-реактор - их необходимо устанавливать отдельно, иначе возможны сбои в работе других устройств
• Не поддерживает управление с энкодером - нельзя применять там, где требуется высокая точность позиционирования
• Максимальная рабочая температура +50 C - при более высоких значениях возможен отказ или снижение мощности
• Реле выходов: одно базовое, второе - только в новых версиях (после 15.03.2023); проверьте маркировку “QCPASS” на упаковке
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX/IECEx

Примеры использования

• Автоматизация циркуляционных насосов в системах отопления - экономия электроэнергии до 40%
• Регулирование оборотов вентиляторов в системах вентиляции и кондиционирования
• Управление подачей жидкостей в технологические линии (например, мойка, наполнение)
• Применение в пожарных насосах - активация в режиме “пожарный сигнал” при возгорании
• Контроль скорости конвейеров в логистике с переменной нагрузкой

Практические советы

• Обязательно установите внешний EMC-фильтр на входе и реактор на постоянном токе - это предотвратит помехи в сети и продлит жизнь преобразователю
• При монтаже в шкафу оставьте минимум 100 мм свободного пространства сверху и с боков для теплоотвода
• Для удалённой настройки используйте выносную панель SEOP-1203/1205 - удобнее при обслуживании шкафа
• Перед первым запуском загрузите прошивку через SystemeVAR Studio - это позволит сразу настроить все специальные функции (пожарный режим, PID-регулирование)
• Проверьте наличие маркировки “QCPASS” на упаковке - она указывает на наличие второго релейного выхода
• При подключении аналоговых сигналов (4–20 мА) используйте экранированные кабели и заземлите экран с одной стороны
• Не забудьте правильно выбрать сечение кабеля для двигателя - для 38 А рекомендовано не менее 10 мм2 меди
