Преобразователь частоты STV600 15 кВт 400В | STV600D15N4 SE APC

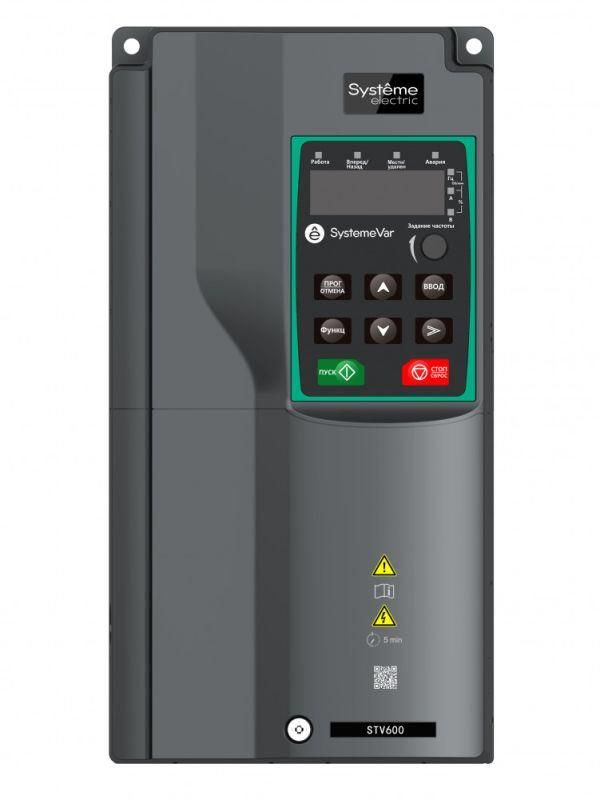

Преобразователь частоты STV600 15 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой, таких как насосы и вентиляторы. Артикул stv600d15n4 соответствует модели из серии SystemeVar, предназначенной для промышленного монтажа в шкафах управления.

Назначение и область применения

STV600 15 кВт 400В используется для управления двигателями, где требуется изменение частоты вращения - например, в системах водоснабжения, кондиционирования, вентиляции, конвейерах и технологических линиях. Особенно эффективен в насосных и вентиляторных приложениях благодаря встроенным алгоритмам снижения энергопотребления при частичной нагрузке. Подходит для работы в автоматизированных системах с дистанционным управлением через Modbus.

Технические характеристики

• Номинальная мощность: 15 кВт (возможно перегрузка до 110% - 16,5 кВт - до 60 секунд)
• Напряжение питания: 380–440 В, 3 фазы (допуск +-15%/+10%)
• Выходное напряжение: до 400 В
• Номинальный ток: 32 А
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Управление: скалярное и векторное (без энкодера)
• Цифровые входы: 6
• Аналоговые входы/выходы: 2 / 2
• Цифровой выход: 1 (реле)*
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS, PROFINET, CANopen
• Количество слотов расширения: 2 (SLOT1, SLOT2)
• Степень защиты: IP20
• Охлаждение: принудительное, вентилятор
• Рабочая температура: от -10 C до +50 C (при +40 C и ниже - сохраняются все номинальные параметры)
• Габариты: 145×280×207 мм
• Вес: 4 кг
• Гарантия: 24 месяца

*Релейный выход: два контакта есть только у моделей, выпущенных после 15 марта 2023 г. - проверьте наличие круглой метки QCPASS на упаковке.

Совместимость и монтаж

STV600 15 кВт 400В рассчитан на встраивание в силовой шкаф (монтаж настенный или фланцевый). Для правильной установки необходимо обеспечить свободное пространство вокруг устройства для циркуляции воздуха - минимум 100 мм сверху и с боков. Устройство не имеет встроенного EMC-фильтра, DC-реактора или моторного дросселя - эти элементы должны быть установлены отдельно, если требуются по нормам электромагнитной совместимости или для защиты двигателя. Кабели питания и управления следует прокладывать раздельно, чтобы исключить помехи.

Панель оператора - встроенная LED, несъёмная. Для удобства настройки можно подключить выносные панели: SEOP-1203 (LED) или SEOP-1205 (LCD). Расширение I/O возможно с помощью плат SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) или SEOP-1630 (2 DI, 6 RO).

Безопасность и стандарты

Преобразователь частоты STV600 15 кВт 400В соответствует требованиям EN 61800-5-1 (безопасность управления) и EN 60721-3-3 (класс 3C3 - конформное покрытие печатных плат против влаги и пыли). Сертифицирован для работы в условиях промышленной среды. Отсутствие встроенной защиты от высших гармоник и EMC-фильтра требует соблюдения правил монтажа в соответствии с местными нормами электроустановок.

Преимущества

• Поддержка двух режимов управления - скалярного и векторного - позволяет адаптировать работу под тип двигателя и задачу
• Высокий диапазон выходной частоты (до 400 Гц) - подходит для высокоскоростных приводов
• Встроенные функции для насосов и вентиляторов: мягкий запуск, автоподдержание давления, снижение потребления при малой нагрузке
• Пожарный режим: возможность быстрого вывода на максимальную мощность при сигнале от системы пожарной безопасности
• Гибкая система расширения: два слота для модульных плат позволяют нарастить количество входов/выходов без замены основного устройства
• Поддержка программного обеспечения SystemeVAR Studio - упрощает настройку, диагностику и мониторинг

Ограничения применения

• Не предназначена для работы вне закрытого шкафа - степень защиты IP20 не защищает от пыли и влаги
• Отсутствуют встроенные фильтры и реакторы - требуют внешней комплектации при использовании в чувствительных сетях или с длинными кабелями
• Не рекомендован для прямого подключения к однофазным источникам - работает только от трёхфазной сети 380–440 В
• При температуре выше +40 C возможна снижение номинальной мощности - необходима активная вентиляция шкафа
• Работает только с асинхронными двигателями - не подходит для синхронных или постоянного тока

Примеры использования

• Автоматическая система водоснабжения здания - регулировка давления по сигналу от датчика
• Вентиляционная установка в производственном цеху - изменение оборотов в зависимости от уровня CO₂
• Линия производства с конвейером - плавный пуск и остановка для предотвращения повреждения продукции
• Пожарный насос - активация в режиме «пожар» при получении сигнала от пожарной тревоги
• Система рециркуляции воздуха в теплице - работа по графику с учётом времени суток

Практические советы

• Перед первым запуском используйте ПО SystemeVAR Studio - это сэкономит время на настройке параметров
• При подключении к сети с колебаниями напряжения - установите внешний AC-реактор
• Для длинных кабелей между преобразователем и двигателем (>30 м) - обязательно используйте выходной дроссель и экранированный кабель
• Проверьте версию прошивки - новые партии (после марта 2023) имеют два релейных выхода вместо одного
• Не открывайте корпус во время работы - даже при отключенном питании внутри остаётся опасное напряжение на конденсаторах
• При монтаже в шкафу - расположите STV600 15 кВт 400В подальше от чувствительной аппаратуры (ПЛК, датчики) для минимизации помех
