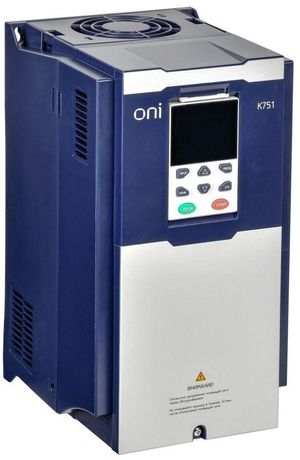

Преобразователь частоты K751 380В 3Ф 11-15кВт 25-32А ONI K751-33-1115TM IEK

Преобразователь частоты 380В 3Ф 11-15кВт 25-32А ONI - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 15 кВт. Модель k751-33-1115tm от бренда ONI (IEK) подходит для промышленных систем с высокими пусковыми нагрузками, включая крановые механизмы и конвейеры.

Назначение и область применения

Преобразователь частоты 380В 3Ф 11-15кВт 25-32А ONI управляет работой электродвигателей, позволяя плавно изменять скорость вращения и момент на валу. Это снижает механический износ оборудования и энергопотребление. Устройство особенно эффективно там, где требуется точный контроль движения: в краново-подъёмных системах, конвейерах, насосах, вентиляторах, экструдерах и других приводах с переменной нагрузкой. Применяется в цементной, текстильной, полиграфической и пищевой промышленности, а также в объектах жилой и коммерческой недвижимости - например, в системах вентиляции и лифтовых установках.

Технические характеристики

• Напряжение питания: 400 В (трёхфазное, допускается колебание +-10%)
• Номинальная мощность: 15 кВт
• Номинальный выходной ток: 32 А
• Выходное напряжение: до 483 В
• Максимальная выходная частота: 600 Гц - позволяет управлять двигателями с высокой скоростью вращения
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран СНГ
• Тип преобразования: непосредственный (AC–AC) - без промежуточного звена постоянного тока
• Защита корпуса: IP20 - защищён от прикосновения к токоведущим частям, но требует установки в закрытом щите
• Встроенное тормозное сопротивление: да - обеспечивает быстрое торможение без внешних компонентов
• Интерфейсы связи: Modbus RTU через один порт RS-485 - возможность интеграции в автоматизированные системы
• Способы задания параметров: ручной (через кнопки на устройстве), дистанционный (по аналоговым сигналам) и через интерфейс Modbus
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 380В 3Ф 11-15кВт 25-32А ONI рассчитан на подключение к трёхфазному двигателю с номинальным током до 32 А. Для правильной работы необходимо соблюдать посадочные размеры и условия охлаждения. Установка возможна только в закрытый шкаф с защитой от пыли и влаги - IP20 не предусматривает работу на открытом воздухе. Подключение проводов выполняется к клеммам L1/L2/L3 (вход), U/V/W (выход) и к клеммам тормозного сопротивления (обозначены в документации). Рекомендуется использовать медные кабели сечением не менее 6 мм2 для силовой части. Коммуникация с контроллером осуществляется через RS-485 - используется двухпроводная линия с терминатором 120 Ом на конце шины.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Соответствие международным нормам EN 61800-5-1 и ГОСТ Р 51390 реализовано через внутреннюю защиту от перегрева, перегрузки по току, короткого замыкания и потери фазы. Встроенный тормозной модуль предотвращает самопроизвольное вращение вала при отключении питания, что важно для подъёмных механизмов. Наличие LCD-панели позволяет оператору видеть текущий режим, аварийные сообщения и параметры без внешнего устройства.

Преимущества

• Встроенное тормозное сопротивление исключает необходимость в дорогостоящих внешних элементах
• Поддержка Modbus RTU упрощает интеграцию в SCADA и PLC-системы
• Высокая максимальная частота (600 Гц) позволяет управлять высокооборотными приводами
• Гибкость настройки: три способа управления делают устройство универсальным для разных задач
• Серия K751 имеет проверенную надёжность в условиях длительной эксплуатации

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для однофазных сетей - требует стабильного трёхфазного напряжения 400 В
• Максимальная мощность 15 кВт - для более мощных двигателей нужен другой модельный ряд
• Отсутствуют встроенные фильтры гармоник - при чувствительных нагрузках рекомендовано использование внешних LC-фильтров
• Не поддерживает протоколы Ethernet/IP или Profibus - для сложных сетей потребуется дополнительный шлюз

Примеры использования

• Кран-балка с грузоподъёмностью до 5 тонн - плавный пуск и точное торможение груза
• Ленточный конвейер на заводе по производству цемента - регулировка скорости в зависимости от загрузки
• Экструдер для переработки пластика - стабилизация давления и температуры через управление частотой
• Вентиляционная система торгового центра - экономия энергии при ночных режимах работы
• Циркулярная пила с ЧПУ - точная синхронизация движения с программой обработки

Практические советы

• Перед первым запуском обязательно выполните автонастройку двигателя (если поддерживается) - это повысит точность управления
• Проверьте соответствие сечения кабелей и длины линии - длинные кабели могут вызывать помехи, требуют дросселей
• При использовании в крановых системах активируйте группу параметров “Подъём” - она включает оптимизированную логику торможения и блокировки
• Не забывайте про вентиляцию вокруг аппарата - даже при IP20 перегрев возникает при плотной упаковке в шкафу
• Для удалённого управления используйте реле или аналоговый сигнал 0–10 В вместо ручного пульта - так удобнее в автоматических циклах
• Запишите все настроенные параметры - при сбросе заводских значений они будут потеряны
