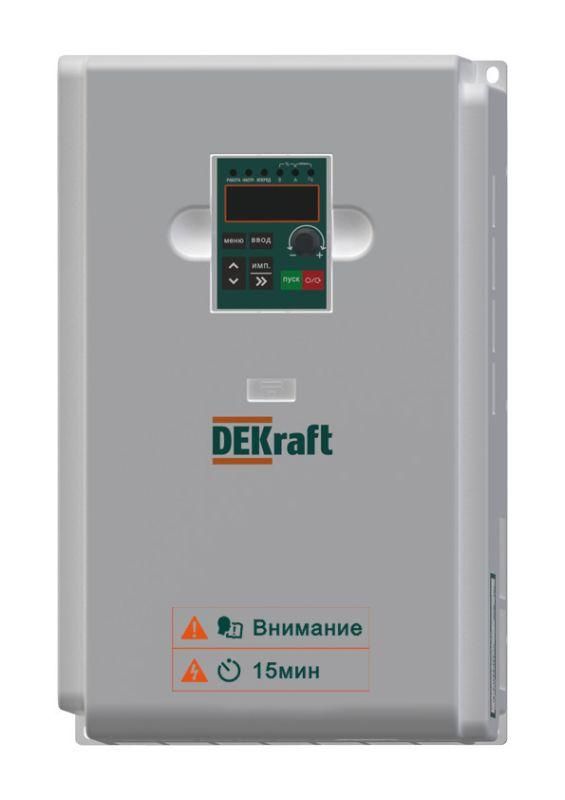

Преобразователь частоты DEKV060-11/15кВт 3 фазы 380В с торм. модулем | DEKV060G011P015T4B DEKraft APC

Преобразователь частоты 11/15кВт 3 фазы 380В с тормозным модулем от DEKraft предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель dekv060g011p015t4b сочетает высокую мощность, встроенный тормозной модуль и поддержку Modbus - идеально для автоматизированных линий, где важна безопасная остановка и удалённое управление.

Назначение и область применения

Преобразователь частоты 11/15кВт 3 фазы 380В с тормозным модулем используется для управления двигателями в системах, требующих плавного запуска, точной регулировки скорости и быстрой остановки. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других механизмов с переменной нагрузкой. Благодаря наличию тормозного модуля эффективно работает в циклических режимах - например, на подъёмниках, транспортерах с торможением по инерции. Может применяться как в промышленных, так и в коммерческих помещениях.

Технические характеристики

• Напряжение питания: 380–440 В, три фазы
• Выходная мощность: до 15 кВт (по G-типу), 11 кВт (по P-типу)
• Выходное напряжение: до 440 В
• Частота сети: 50/60 Гц +-5%
• Максимальная выходная частота: 299 Гц
• Перегрузочная способность:
  • P-тип: 150% × 60 с, 180% × 3 с
  • G-тип: 120% × 60 с, 150% × 3 с
• Степень защиты: IP20 - только для установки внутри шкафа
• Аналоговые входы/выходы: 1 вход / 1 выход
• Цифровые входы: 6
• Цифровые выходы: 1
• Интерфейсы: один порт RS-485 для Modbus RTU
• Встроенные функции: пожарный режим, съемная LED-панель управления

Совместимость и монтаж

Преобразователь частоты 11/15кВт 3 фазы 380В с тормозным модулем совместим с большинством трехфазных асинхронных двигателей мощностью до 15 кВт. Для работы требуется стабильное питание 380–440 В. Устанавливается исключительно внутрь электрошкафа из-за степени защиты IP20 - внешняя среда должна быть защищена от пыли и влаги. Кабели питания и двигателя должны соответствовать токовым нагрузкам: 25 А для P-типа, 32 А для G-типа. Подключение RS-485 выполняется экранированным кабелем с терминаторами на концах линии. Тормозной модуль требует подключения внешнего тормозного резистора - его параметры выбираются по таблице производителя в зависимости от момента инерции нагрузки.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для оборудования класса IEC 61800-5-1. Встроенная функция пожарного режима обеспечивает принудительную работу двигателя на максимальной скорости при сигнале от системы противопожарной защиты - важно для вентиляции эвакуационных путей. Отсутствие встроенной защиты от перегрева двигателя - необходимо использовать внешние тепловые реле или датчики температуры.

Преимущества

• Встроенный тормозной модуль снижает потребность во внешних устройствах торможения
• Modbus RTU позволяет легко интегрировать устройство в SCADA и PLC-системы
• Съемная LED-панель упрощает настройку и диагностику без вскрытия шкафа
• Широкий диапазон входного напряжения (+-15%) повышает надежность при колебаниях сети
• Гибкая перегрузочная способность (до 180%) допускает кратковременные пики нагрузки

Ограничения применения

• Не предназначен для открытой установки - IP20 требует герметичного шкафа
• Не подходит для однофазных сетей или двигателей менее 0.75 кВт
• Тормозной модуль требует обязательного подключения внешнего резистора - без него возможен отказ
• Работает только с асинхронными двигателями - несовместим с синхронными или постоянного тока
• Максимальная частота 299 Гц ограничивает использование на сверхскоростных шпинделях (>300 Гц)

Примеры использования

• Конвейерная линия с торможением по инерции - тормозной модуль предотвращает проскальзывание груза
• Вентиляция в торговом центре - пожарный режим активируется при срабатывании датчиков
• Насосная станция водоснабжения - плавный пуск снижает гидроудары в трубах
• Обрабатывающий центр с ЧПУ - точная регулировка оборотов шпинделя через Modbus

Практические советы

• Выбирайте тип (P или G) по нагрузке: P - для насосов и вентиляторов, G - для станков с высоким моментом старта
• При использовании тормозного модуля рассчитывайте сопротивление и мощность резистора по формуле: R = U²/P, где U - напряжение торможения, P - энергия торможения
• Для связи по Modbus используйте twisted pair кабель, заземлите экран на одном конце
• Не забудьте выставить параметры частоты сети (50/60 Гц) перед первым запуском
• Проверяйте соответствие посадочных размеров и крепления - модель dekv060g011p015t4b имеет стандартный монтажный шаг для шкафов DEKraft
