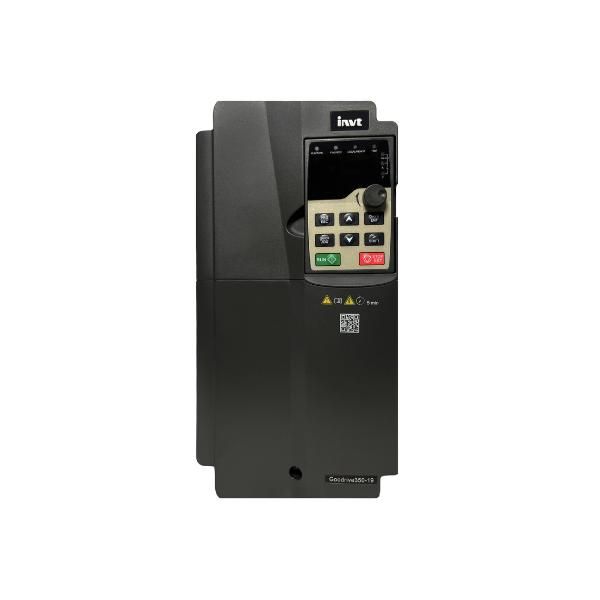

Преобразователь частоты GD350-19-015G-4-B Crane 15 кВт 380 В INVT 90001-02731

Преобразователь частоты 15кВт 380В GD350-19-015G-4-B INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность, особенно там, где требуется изменение оборотов - например, на конвейерах, насосах или вентиляторах.

Назначение и область применения

Преобразователь частоты 15кВт 380В GD350-19-015G-4-B INVT используется для управления электродвигателями переменного тока, работающими от сети 380 В. Он позволяет плавно менять скорость вращения двигателя, снижая перегрузки и износ оборудования. Применяется в системах автоматизации: на производственных линиях, в системах водоснабжения, HVAC, пищевой и химической промышленности.

Технические характеристики

• Мощность: 15 кВт
• Напряжение питания: 380 В (трёхфазное)
• Модель: GD350-19-015G-4-B
• Производитель: INVT
• Выходная частота: до 400 Гц (регулируемая)
• Защита корпуса: IP20 (внутренняя установка, без защиты от брызг и пыли)
• Управление: V/F и векторное управление
• Работает с асинхронными двигателями 380 В, 50/60 Гц

Совместимость и монтаж

Преобразователь частоты 15кВт 380В GD350-19-015G-4-B INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 15 кВт. Для монтажа необходима установка в закрытом щите с хорошей вентиляцией. Подключение выполняется к входным клеммам L1/L2/L3 (питание) и U/V/W (выход к двигателю). Клеммы для тормозного резистора есть - при необходимости подключается внешний тормозной модуль. Масса устройства - около 10–12 кг, требует крепления на DIN-рейку или плоскую поверхность с зазором минимум 10 см сверху и снизу для теплоотвода.

Безопасность и стандарты

Преобразователь частоты 15кВт 380В GD350-19-015G-4-B INVT соответствует требованиям CE и RoHS. Обладает функциями защиты от перегрузки, перенапряжения, недостаточного напряжения, перегрева и замыкания фаз. Наличие внутреннего тормозного каскада исключает необходимость в дополнительном тормозном резисторе при малых моментах торможения.

Преимущества

• Стабильная работа даже при колебаниях напряжения в сети +-15%
• Гибкая настройка через кнопки на лицевой панели или через RS-485 (Modbus RTU)
• Энергосбережение за счёт адаптивного режима работы - двигатель потребляет только нужную мощность
• Интегрированный PID-регулятор для замкнутых систем управления (например, давление, уровень жидкости)
• Поддержка нескольких языков интерфейса, включая русский

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - класс защиты IP20 не допускает использование вне шкафа
• Не рекомендуется использовать с однофазными двигателями или синхронными машинами без предварительной проверки совместимости
• При длительной работе на низких оборотах возможен перегрев двигателя - необходимо применять принудительное охлаждение
• Не поддерживает работу от генераторов - только от сетевого напряжения 380 В

Примеры использования

• Насосная станция: плавный запуск и поддержание заданного давления воды
• Конвейерная линия: регулировка скорости перемещения продукции в зависимости от нагрузки
• Вентиляционная система: изменение оборотов вентилятора по температуре помещения
• Шлифовальный станок: точная настройка скорости вращения шпинделя

Практические советы

• Перед первым запуском выполните автопараметризацию - преобразователь частоты 15кВт 380В GD350-19-015G-4-B INVT определит параметры двигателя автоматически
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) устанавливайте выходной дроссель для подавления высших гармоник
• Обязательно используйте входной фильтр, если питание подаётся от слабой сети с частыми скачками
• Проверьте посадочные размеры перед установкой - устройство имеет жесткий корпус, не подлежит модификации
• Для удалённого управления подключите HMI или PLC через порт RS-485 - протокол Modbus RTU полностью поддерживается
