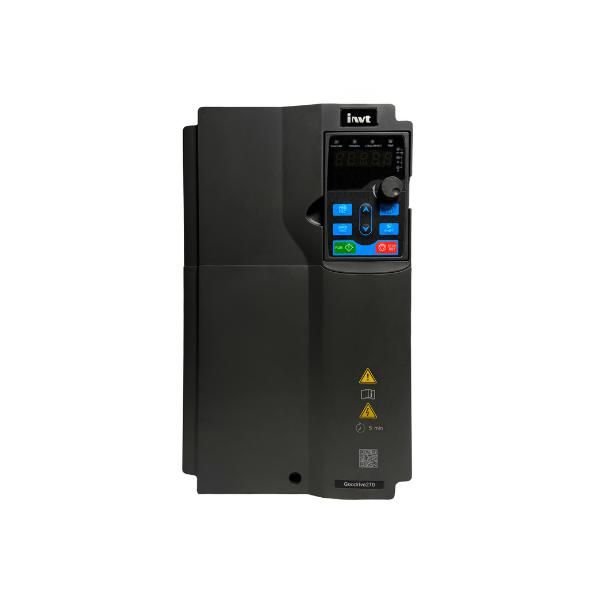

Преобразователь частоты GD270-015-4 15кВт 380В INVT 11001-02257

Преобразователь частоты 15 кВт 380В GD270-015-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и других механизмов на базе сети 380 В.

Назначение и область применения

Преобразователь частоты 15 кВт 380В GD270-015-4 INVT используется для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно изменять частоту напряжения, подаваемого на двигатель, что снижает механические нагрузки и уменьшает потребление электроэнергии. Применяется в системах автоматизации: воздушные и водяные насосы, вентиляционные установки, конвейеры, компрессоры, станки с ЧПУ.

Технические характеристики

• Мощность: 15 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Рабочий ток: около 30 А (номинальный выходной ток для 15 кВт)
• Защита корпуса: IP20 (внутренняя установка, без защиты от воды и пыли)
• Контроллер: векторное управление без датчика (Sensorless Vector Control)
• Поддержка входов/выходов: аналоговые и дискретные сигналы для внешнего управления

Совместимость и монтаж

Преобразователь частоты 15 кВт 380В GD270-015-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 15 кВт. Для подключения требуется трёхфазная сеть 380 В ±10%. Клеммы L1/L2/L3 — для входа, U/V/W — для выхода к двигателю. Обязательно соблюдайте полярность и используйте кабели соответствующего сечения (минимум 6–10 мм² в зависимости от длины). Монтаж выполняется в закрытом щите с принудительной вентиляцией. Учитывайте посадочные габариты — устройство требует свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

Преобразователь частоты 15 кВт 380В GD270-015-4 INVT соответствует требованиям международных норм EMC и безопасности IEC 61800-5-1. Встроенная защита от перегрузки, перепадов напряжения, перегрева и короткого замыкания. Не допускается работа без заземления — обязательное подключение PE-клеммы.

Преимущества

• Экономия энергии за счёт адаптивного режима работы — двигатель работает только на нужной мощности
• Плавный пуск и останов — исключает ударные нагрузки на приводную систему
• Стабильная работа даже при колебаниях сетевого напряжения
• Интегрированный PID-регулятор для автоматического поддержания заданного параметра (давления, уровня, температуры)
• Простой интерфейс управления через кнопки на лицевой панели

Ограничения применения

• Не предназначен для работы во взрывоопасных средах — класс защиты IP20 не обеспечивает герметичность
• Не рекомендован для длительной работы при температуре выше +40 °C без усиленного охлаждения
• Не подходит для однофазных двигателей или постоянного тока
• Требуется минимум 10 см свободного пространства сверху и с боков для отвода тепла
• Не имеет встроенной функции резервирования — для критических систем необходимы дублирующие устройства

Примеры использования

• Насосная станция водоснабжения — преобразователь частоты 15 кВт 380В GD270-015-4 INVT поддерживает постоянное давление в трубопроводе
• Вентиляционная система цеха — регулирует обороты вентиляторов в зависимости от концентрации пыли
• Ленточный конвейер на пищевом производстве — обеспечивает точную скорость перемещения продукции
• Компрессор воздуха — снижает расход энергии при низкой нагрузке

Практические советы

• Перед первым запуском проверьте правильность подключения фаз — неверная последовательность может повредить двигатель
• Настройте параметры двигателя в меню преобразователя — введите номинальное напряжение, ток, частоту и число пар полюсов
• Используйте входной реактор, если питание от слабой сети — это снизит помехи и продлит срок службы
• При длительной работе на малых оборотах — предусмотрите дополнительное охлаждение двигателя, так как встроенный вентилятор становится менее эффективным
• Обновляйте прошивку по инструкции INVT — новые версии улучшают стабильность и расширяют возможности управления
