Преобразователь частоты STV600 15 кВт 400В с ЭМС C2 фильт. | STV600D15N4F2 SE APC

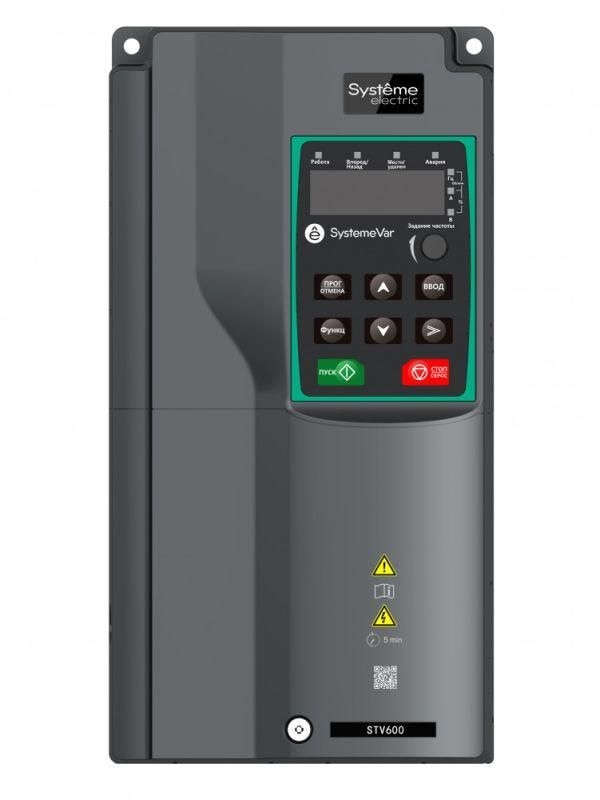

Преобразователь частоты STV600 от Systeme Electric - устройство мощностью 15 кВт для точного регулирования скорости трёхфазных двигателей в промышленных, коммерческих и жилых системах. Благодаря встроенному фильтру EMC C2 и компактному корпусу IP20, он легко интегрируется в шкафы управления без дополнительных внешних фильтров.

Назначение и область применения

STV600 предназначен для управления двигателями насосов, вентиляторов и других механизмов с переменной нагрузкой. Подходит для систем водоснабжения, кондиционирования, вентиляции, конвейеров и технологического оборудования. Может использоваться в промышленных цехах, офисных зданиях, ЖКХ и объектах коммерческой недвижимости.

Технические характеристики

• Напряжение питания: 3×400 В +-15…+10% (диапазон 340–440 В)
• Номинальная мощность: 15 кВт (кратковременная перегрузка до 32 кВт на 60 сек)
• Номинальный выходной ток: 32 А
• Выходная частота: до 400 Гц
• Тип управления: скалярное и векторное (без энкодера)
• Защита: IP20, конформное покрытие плат класса 3С3
• Охлаждение: принудительное, вентилятор
• Рабочая температура: от -10 C до +50 C (при +40 C сохраняет номинальную мощность)
• Интерфейсы связи: Modbus RTU (встроенный); опционально PROFIBUS DP, PROFINET, CANopen
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (из них 1 можно использовать как счетчик импульсов)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1 реле + 1 транзисторный (для моделей после 15.03.2023)
• Габариты: 145 × 280 × 207 мм
• Вес: 4 кг

Совместимость и монтаж

STV600 рассчитан на встраивание в электрический шкаф. Установка возможна двумя способами: настенным креплением или через фланец. Для обеспечения надёжной работы требуется минимальный свободный объем вокруг устройства для воздушного охлаждения - минимум 100 мм сверху и снизу.

Подключаются силовые кабели к клеммам L1/L2/L3 и U/V/W. Управление осуществляется через встроенную LED-панель или опциональные выносные панели SEOP-1203 (LED) и SEOP-1205 (LCD). Расширить количество входов/выходов можно с помощью плат SEOP-1628 и SEOP-1630.

Обратите внимание: модели, выпущенные после 15 марта 2023 года, имеют два релейных выхода вместо одного - отличить их можно по круглой метке QCPASS на упаковке.

Безопасность и стандарты

• EMC-фильтр соответствует классу C2 по EN 61800-3 - позволяет избежать помех в сетях без дополнительных внешних фильтров
• Конформное покрытие плат - соответствие классу 3С3 по EN 60721-3-3 (защита от влаги, пыли, химических воздействий)
• Допустимые отклонения сети: по напряжению +-0,1%, по частоте +-0,05%
• Гарантия: 24 месяца

Преимущества

• Встроенный фильтр EMC C2 снижает затраты на сборку шкафа и исключает необходимость в отдельном фильтре
• Поддержка векторного управления без датчика - высокая точность контроля момента даже при малых оборотах
• Функция «пожарный режим» - автоматическое повышение мощности при аварии для обеспечения вентиляции
• Два слота для расширения - возможность добавления промышленных протоколов (PROFIBUS, PROFINET) без замены устройства
• Программное обеспечение SystemeVAR Studio - удобная настройка, диагностика и мониторинг через ПК

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - степень защиты IP20 не защищает от брызг и пыли
• Отсутствуют встроенные DC-реактор и моторный дроссель - при длинных кабелях (>30 м) рекомендуется их установка дополнительно
• Не подходит для прямого подключения к однофазным сетям - требует трёхфазного питания 380–440 В
• При температуре выше +40 C допускается снижение выходной мощности - необходимо обеспечивать охлаждение шкафа

Примеры использования

• Управление насосами в системах водоснабжения и канализации - экономия энергии за счёт регулирования давления
• Вентиляция в торговых центрах и офисах - адаптация воздухообмена к числу людей
• Линии производства с изменяемой скоростью конвейеров
• Энергоэффективные системы отопления и кондиционирования

Практические советы

• Перед монтажом проверьте наличие маркировки QCPASS - она указывает на две релейные точки выхода
• Для долгой службы используйте выносную LCD-панель SEOP-1205 - она удобнее для частого доступа и диагностики
• При подключении к длинным кабелям (более 30 м) установите выходной дроссель - это предотвратит повреждение двигателя из-за высоких dv/dt
• Настройку начинайте через SystemeVAR Studio - проще и быстрее, чем через встроенную панель
• Убедитесь, что вентиляция шкафа достаточна - особенно при работе при t > +35 C
• Для систем с частыми пусками и остановками активируйте функцию «плавного старта» - продлевает срок службы механики
