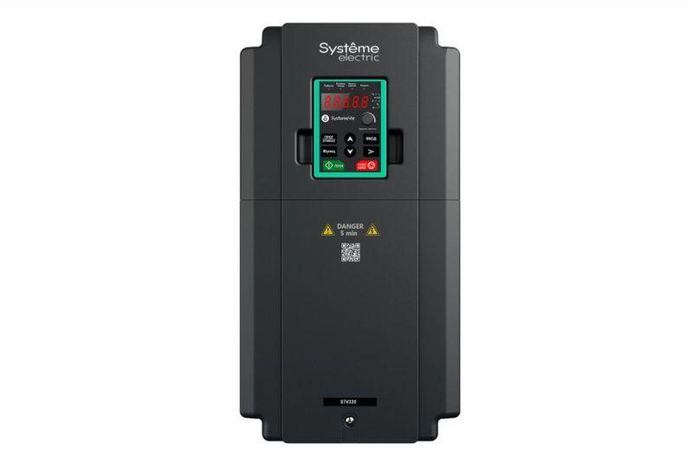

Преобразователь частоты STV320 15 кВт 400В | STV320D15N4 SE APC

Преобразователь частоты STV320 15 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель STV320 обеспечивает стабильную работу при колебаниях сети, имеет встроенный Modbus и поддерживает ручное и дистанционное управление.

Назначение и область применения

Преобразователь частоты STV320 15 кВт 400В предназначен для управления скоростью вращения электродвигателей переменного тока. Применяется там, где требуется плавный запуск, точная настройка оборотов или энергосбережение: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ, системы автоматизации производства.

Технические характеристики

• Номинальная мощность: 15 кВт (G-тип - повышенная перегрузочная способность)
• Выходной ток: 32 А
• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: 150% в течение 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая частота ШИМ: 4 кГц
• Аналоговые входы: 2 (для сигналов 0…10 В / 4…20 мА)
• Цифровые входы: 5 (дискретные команды, например, “пуск”, “стоп”)
• Аналоговые выходы: 2 (могут передавать данные о нагрузке, температуре и др.)
• Цифровые выходы: 2 (сигналы состояния, аварии, готовности)
• Интерфейсы связи: один порт RS-485 с протоколом Modbus RTU
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, не герметичен
• Габариты: 170×196,3×320 мм
• Вес: 5,83 кг
• Допустимые отклонения: по напряжению +-10%, по частоте +-0,05%
• Способы задания параметров: кнопки на панели, внешние сигналы, Modbus
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV320 15 кВт 400В совместим с большинством трёхфазных асинхронных двигателей мощностью до 15 кВт. Для подключения требуются:

• Трёхфазный ввод 380–440 В с защитой по току (автоматический выключатель с характеристикой C/D);
• Заземление корпуса - обязательно;
• Подключение двигателя - через экранированные кабели, длина до 100 м без потерь качества сигнала;
• Внешнее управление - через дискретные входы (например, кнопочные станции) или через Modbus (PLC, HMI).

Монтаж допускается только в закрытых щитах с принудительной вентиляцией. Учитывайте габариты устройства - необходим свободный доступ к клеммам и клавишам управления. Не устанавливайте рядом с источниками тепла или сильных ЭМИ.

Безопасность и стандарты

Преобразователь частоты STV320 соответствует требованиям безопасности IEC/EN 61800-5-1. Защита IP20 исключает контакт с токоведущими частями, но не защищает от брызг воды и пыли. Работа возможна только в помещениях с контролируемой средой - не для улицы, цехов с высокой влажностью или агрессивными парогазовыми средами.

Преимущества

• Высокая перегрузочная способность G-типа - позволяет использовать с тяжёлыми нагрузками, характерными для промышленных механизмов.
• Встроенная связь Modbus - легко интегрируется в существующие системы автоматизации без дополнительных модулей.
• Два аналоговых входа и два выхода - позволяют реализовать сложные алгоритмы управления (например, замкнутый контур давления или уровня).
• Низкий уровень шума ШИМ (4 кГц) - снижает акустические помехи вблизи оборудования.
• Устойчивость к колебаниям сети - работает даже при просадках напряжения до –15%.

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - степень защиты IP20 недостаточна.
• Не подходит для однофазных сетей - требует трёхфазного ввода 380–440 В.
• Не имеет встроенного тормозного модуля - для быстрого останова двигателя нужен внешний тормозной резистор.
• Не рекомендовано использование в условиях постоянной вибрации, высокой запылённости или конденсации влаги - из-за IP20.
• Максимальная выходная мощность 32 кВт - не следует нагружать сверх 15 кВт длительно, иначе произойдёт отключение по перегреву.

Примеры использования

• Вентиляция в производственных цехах - изменение скорости в зависимости от температуры воздуха.
• Насосная станция - плавный пуск и поддержание давления в трубопроводе.
• Ленточный конвейер - регулировка скорости перемещения материалов по технологическому графику.
• Электромагнитный пресс - точная настройка времени и силы удара через частотный режим.
• Автоматическая линия упаковки - синхронизация движения с другими узлами по сигналу PLC через Modbus.

Практические советы

• Выбирая преобразователь частоты STV320 15 кВт 400В, проверьте соответствие номинального тока двигателя (не более 32 А) и тип нагрузки - G-тип подходит для тяжёлых механических систем.
• Для долгой службы используйте фильтры на входе, особенно если питание от старой сети с высокими гармониками.
• Настройку параметров начинайте с заводских значений - затем адаптируйте под двигатель по паспорту (номинальный ток, число полюсов).
• Если используется Modbus - заранее определите адрес устройства (по умолчанию 1) и скорость передачи (часто 9600 бод).
• При установке оставьте минимум 10 см свободного пространства вокруг - для теплоотвода. Перегрев - основная причина отказов.
• Не забудьте про обязательное заземление корпуса - это не просто правило, а гарантия вашей безопасности.
